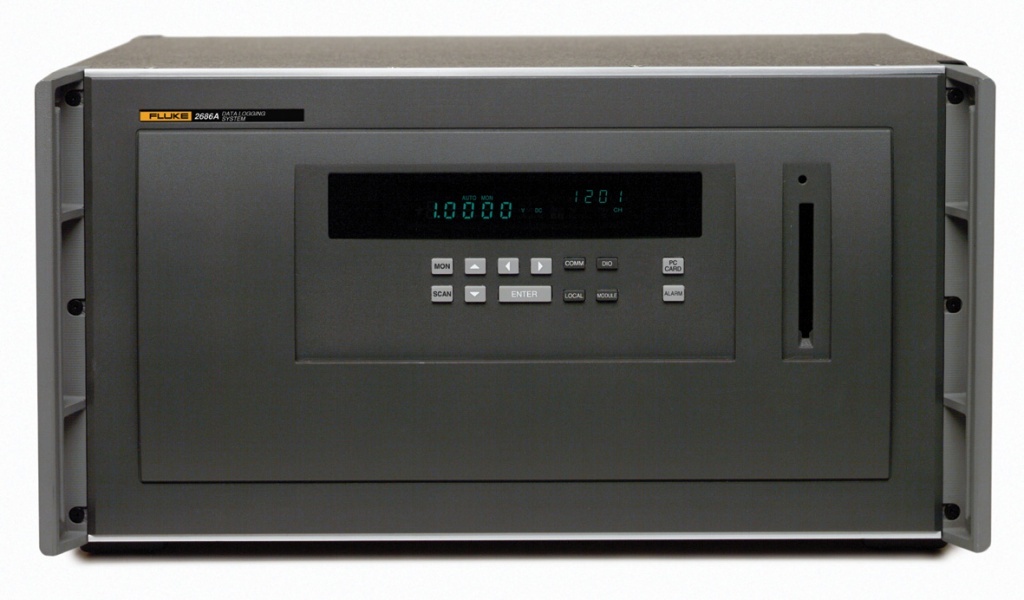

Система сбора данных Fluke 2686A
Загрузка...
Система сбора данных Fluke 2686A -многоканальное решение для измерений и автоматической регистрации различных параметров в линиях, подключаемых к аналоговым модулям, которые устанавливаются в базовый блок. Предусмотрена функция мониторинга для оперативного контроля выбранных каналов.
Система сбора данных способна отслеживать показатели напряжения постоянного и переменного тока, сопротивление, частоту, величину постоянного тока, а при задействовании термопар, термисторов или RTD-датчиков – контролировать температурные характеристики. Прибор, в отличие от базового блока 2680A, может работать не только в сетевом режиме. Встроенная память и слот для подключения внешнего носителя PCMCIA делают возможной регистрацию данных в автономном формате.
Основные функции
Базовый блок Fluke 2686A может содержать от 1 до 6 сменных модулей. Пять слотов предназначены для установки 20-канальных аналоговых модулей – прецизионных PAI и/или быстродействующих FAI. Они оснащены АЦП с коммутационными элементами и обеспечивают выполнение последовательных измерений в подключенных линиях или считывание показаний с внешних датчиков. Шестой слот служит для установки цифрового модуля DIO, который способен регистрировать дискретные сигналы и предоставляет дополнительные управляющие функции. Если он не используется, в слот можно установить любой аналоговый модуль, позволяя задействовать для измерений 120 линий. Поддержка набора вычислительных функций обеспечивает автоматическую математическую обработку результатов измерений для 60 каналов. Прибор Fluke 2686A снабжен интерфейсом Ethernet для работы в сетевом режиме и портом RS232 для реализации сервисных функций.
Особенности
- PC-карта, совместимая с ATA, обеспечивает хранение результатов измерений, а также запись копии конфигурации, упрощая настройку прибора.
- ПО Fluke DAQ предоставляет средства для просмотра данных сканирования и их регистрации в файлах, а также позволяет удаленно настраивать и контролировать до 99 приборов серии 268xA через соединение Ethernet, в том числе с объединением их в группы «ведущий-ведомый».
- Встроенный дисплей с основным, дополнительным и сигнальными индикаторами и кнопочный интерфейс служат для настройки и управления прибором при локальном применении, а также может использоваться для просмотра показаний в режиме мониторинга.
Технические характеристики Fluke 2686A:
| Fluke 2686A | |
|---|---|
| Емкость канала | От 20 до 120 каналов на раме (6 аналоговых модулей ввода на каждые 20 каналов) Единый предупредительный сигнал на раму (открытый коллектор) Соединения: 10BaseT/100BaseT, TCP/IP через разъем RJ45, категория 5 |
| Математические функции | Помимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение. |
| Подавление нормального режима | 50 дБ при 50/60 Гц, ±0,1 % |
| Входное значение триггера | Минимальный импульс: 5 мкс Минимальная задержка: 100 мс «Высокое» входное значение: от 2,0 до 7,0 В «Низкое» входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL |
| Часы | Точность до 1 мин/месяц в диапазоне от 0 до 50 °C |
| Мощность, срок службы батарей | От 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В |
| Температура, влажность (без конденсата) | Эксплуатация: от –20 до 28 °C, при относительной влажности <90 %; от 28 до 40 °C, при относительной влажности <75 %; от 40 до 60 °C, при относительной влажности <50 % Хранение: от –40 до 70 °C при относительной влажности от 5 до 95 % |
| Высота над уровнем моря | Эксплуатация: 2000 м Хранение: 12 200 м |
| Стандарты | Все входные сигналы: Продукты с уровнем перенапряжения IEC категории II отвечают следующим стандартам по безопасности и излучению: EN50082-2; EN55022-1; EN550aa, класс A; EN610000-4-2, 3, 4, 6, 8; EN61326; EN61010-1, CAT II; CSA C22.2 № 1010.1 |
| Рабочая температура | от –20 до 60 °C |
| Диапазон температур при хранении | от –40 до 70 °C |
| Размер | 473 x 423 x 237 мм |
| Масса | 8,47 кг (только рама) |
| Основа системы регистрации данных | ПО Fluke DAQ Руководство по продукту на компакт-диске Предупредительный сигнал / триггер / разъем постоянного тока Кросс-кабель Ethernet, 1 метр Сетевой шнур Термопара типа T Флэш-карта памяти емкостью 128 МБ |
| Интерфейсы | Ethernet: отвечает стандарту IEEE 802.3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки |
| Системные требования | Совместимость с IBM, процессор Pentium II Microsoft Windows® NT/98/2000/XP 64 МБ ОЗУ 150 МБ свободного дискового пространства Экран VGA или SVGA, полная совместимость с IBM, с видеокартой 2 МБ RAM (VRAM) Привод CD-ROM Microsoft Internet Explorer 4.0 или более новой версии |
