Стандартный образец СО-1Р

Стандартный образец СО-1Р предназначен для определения условной чувствительности при контроле эхо-методом.

Образец СО-1Р должен быть изготовлен из оргстекла марки ТОСП по ГОСТ 17622. Скорость распространения продольной ультразвуковой волны на частоте 2,5±0,2 МГц при температуре 20±5 °С должна быть 2670±133 м/с. Амплитуда первого донного импульса по толщине образца на частоте 2,5±0,2 МГц и при температуре 20±5 °С не должна отличаться более чем на ±2 дБ от амплитуды первого донного импульса в образце-свидетеле, аттестованном органами государственной метрологической службы.

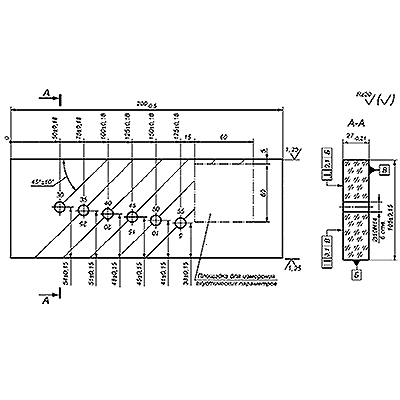

Примечание: цифры у отверстий диаметром 10Н14 на образце СО-1Р относительно поверхности ввода ультразвуковых колебаний указывают глубину расположения центра соответствующих отверстий диаметром 2Н14 в стандартном образце СО-1 по ГОСТ 14782.
