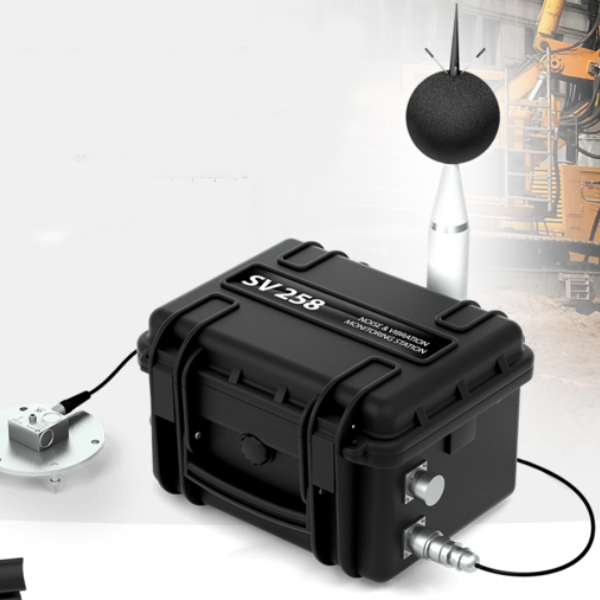

SV 258 — станция длительного мониторинга вибрации и шума в уличных условиях с возможностью дистанционного управления и передачи данных на большое расстояние.
Станция предназначена для измерения вибрации различных строительных конструкций: зданий, мостов, тоннелей.
SV 258 позволяет длительно контролировать шумовую и вибрационную ситуацию на строительных площадках, полигонах, карьерах, в производственных помещениях.
В режиме виброметра одновременно выполняются измерения по четырём каналам всех вибрационных параметров: СКЗ, Пик, Пик-Пик виброускорения, виброскорости, виброперемещения с различными частотными коррекциями.
В режиме анализатора спектра одновременно по всем четырём каналам выполняется 1/1 или 1/3 октавный спектральный анализ в частотном диапазоне от 1 Гц до 20 кГц.
Дополнительно в этом режиме может быть выполнен узкополосный частотный анализ на базе БПФ (быстрого преобразования Фурье).
Результаты спектрального анализа могут быть использованы для выявления доминирующих частот при сравнении с нормативными значениями.
Параллельно с измерениями вибрации станция позволяет выполнять измерения акустических параметров либо одновременно по всем четырём, либо по любому заданному каналу или их комбинациям.
Измерение шума может быть выполнено с применением частотных фильтров А, С, Z и постоянной времени экспоненциального усреднения Fast, Slow, Impulse в трёх профилях.

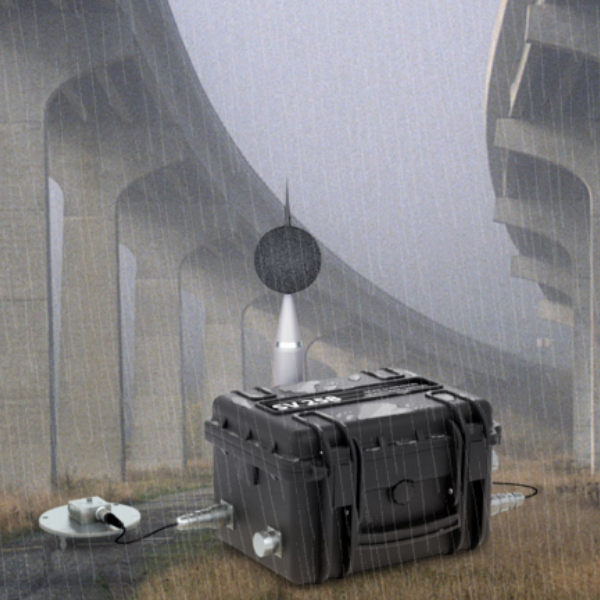

Станция создана для работы в уличных условиях и имеет специальную защиту от воздействия дождя, снега, перепада температур, тряски и ударов по корпусу.
Все разъемы для подключения кабелей удовлетворяют требованиям так называемого «military» стандарта, а сама конструкция станции имеет защиту IP65.
SV 258 позволяет подключать к ней метеостанции, что даёт возможность параллельно с результатами измерений вибрации и шума контролировать параметры окружающей среды: температуру, влажность, атмосферное давление, скорость и направление ветра, количество выпавших осадков.
Питание станции может осуществляться от различных источников: как от сети 220 В через пылевлагозащищенный блок питания, так и от штатной кислотно-свинцовой аккумуляторной батареи, ёмкость которой может быть легко увеличена за счёт подключения дополнительных внешних батарей.
Станция оснащена интеллектуальной системой управления аккумуляторами, что позволяет подключать к ней без дополнительных контроллеров солнечные панели для автономной подзарядки батарей.
В качестве первичного преобразователя для измерения шума используется преполяризованный микрофон МК255.
Для его защиты от внешнего воздействия погодных условий и перепада температур должен применяться комплект уличной защиты микрофона SA 277.
Микрофон в точке измерения фиксируется с помощью мачты SA 206, позволяющей менять высоту установки от одного до четырех метров.

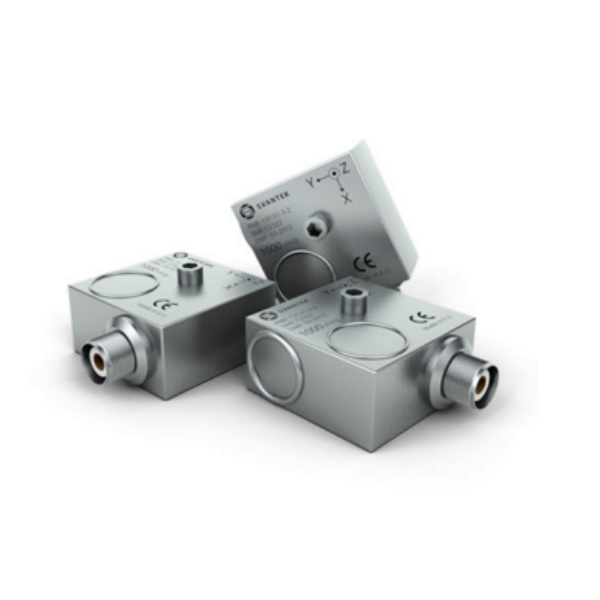

В качестве первичного преобразователя для измерения вибрации используется малошумный, трёхосевой пьезоэлектрический акселерометр SV84 или SV85.
Корпус этого акселерометра имеет защиту от внешнего воздействия различных погодных условий, что позволяет использовать его без дополнительной защиты. Помимо этого, контур заземления датчика изолирован как от поверхности крепления, так и от корпуса станции.
Для установки акселерометра в точке измерения применяется платформа SA 208A.
Для удаленной связи оператора со станцией используется сервер SvanNet.
Этот сервер обеспечивает подключение к станции где бы оператор не находилися и с любого устройства: персонального компьютера, мобильного телефона или планшета.
Для дистанционного управления и получения данных станция оснащена 3G модемом для подключения в сети Интернет и контроллером, управляющим всеми её режимами работы.

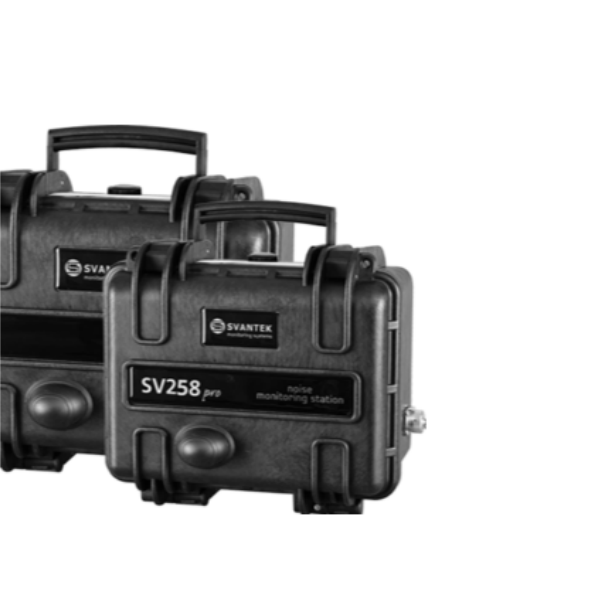

Отличительной особенностью станции SV 258 является модульность её конструкции, обеспечивающей гибкость в применении. Возможности станции могут наращиваться за счёт отдельного или совместного подключения различных модулей.

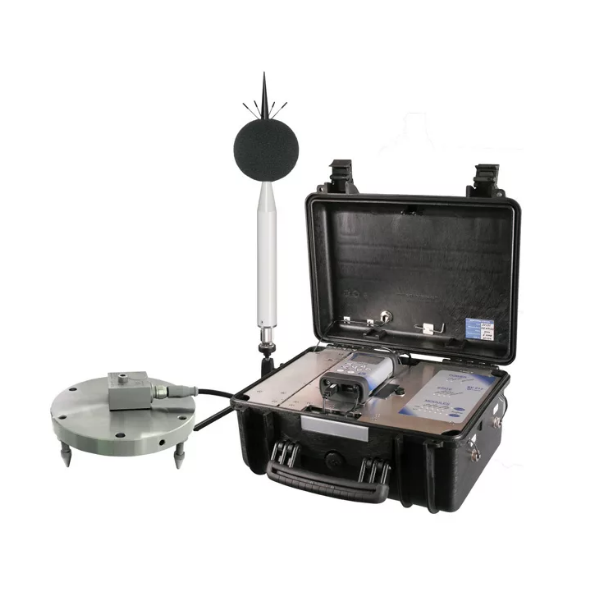

Основной элемент станции — четырёхканальный виброметр, шумомер, анализатор спектра SVAN 958. Он легко вынимается из станции и может быть использован в качестве самостоятельного прибора.
«SvanPC++» — функциональное программное обеспечение, предназначенное для поддержки всех измерительных приборов фирмы SVANTEK серии SV10x, SVAN95x и SVAN97x.
Функциональные возможности заложенные в программе делают каждый прибор простым в применении, при этом увеличивают его возможности и расширяют область применения.
Чтобы избежать избыточности и предоставить любому пользователю только те возможности, которые ему необходимы для работы, программное обеспечение «SvanPC++» разделено на несколько специализированных модулей в зависимости от области применения.
Базовый модуль программы «SvanPC++ View» может дополняться специализированными модулями, предоставляющими пользователю дополнительные функции в конкретной области применения.
Таким образом к базовому модулю программы можно подключить следующие программы:
Измеряемое значение | СКЗ, VDV, MTVV, ПИК, ПИК-ПИК, A(8), Вектор, Dose, виброускорение, виброскорость, виброперемещение |
Частотный диапазон | от 0,2 Гц до 20 000 Гц (зависит от типа акселерометра) |
Акселерометр | SV 84 (чувствительность 1 В/g) |
Линейный диапазон измерений | от 0,0005 м/с2 до 50 м/с2 (от 54 дБ до 114 дБ, отн. 10-6 м/с2) с акселерометром SV 84 |
Измеряемое значение | Leq, Spl, SEL, LEPd, Lden, Статистика — Ln (L1-L99), LMax, LMin, LPeak измеряются одновременно в трёх независимых профилях |
Частотный диапазон | от 0,2 Гц до 20 000 Гц (зависит от типа микрофона) |
Микрофон | MK 255 — 1/2” конденсаторный микрофон — поляризация 0 В; — чувствительность 50 мВ/Па; — ёмкость 17 пФ |
Общий диапазон измерений | от 15 дБА СКЗ до 140 дБА Peak |
Линейный диапазон измерений | от 25 дБА СКЗ до 140 дБА Peak |
Частотные корректирующие характеристики (фильтры HMV) | A, C, Z, G |
1/1 октавные фильтры | пятнадцать 1/1 октавных фильтров с центральными частотами от 1,0 Гц до 31,5 кГц |
1/3 октавные фильтры | сорок пять 1/3 октавных фильтров с центральными частотами от 0,8 Гц до 20 кГц |
Разрешение БПФ анализа | 1600, 800, 400 |
Частотные диапазоны БПФ анализа | 78,0 Гц; 156,0 Гц; 312,0 Гц; 625,0 Гц; 1,25 кГц; 2,5 кГц; 5,0 кГц; 10,0 кГц; 20 кГц |
Количество каналов | четыре |
Дистанционная связь | 3G модем |
Питание | от блока питания постоянного тока 11-30 В (влагозащищенный); от аккумуляторной батареи 17 Ач/12 В; от дополнительной аккумуляторной батареи 33 Ач/12 В от панели солнечных батарей |
Память | внешняя флэш память, подключаемая через USB HOST |
Время работы от батарей | 3 дня с постоянно включенным 3G модемом 7 дней с выключенным 3G модемом |
Размер | 420 мм х 340 мм х 210 мм (без антенны и кабелей) |
Вес | около 9,0 кг с аккумуляторами |
