Fluke 374 – это лёгкие и компактные токовые клещи с базовым набором функций измерения постоянного тока. Токовые клещи постоянного тока позволяют вам заменить собой несколько электроизмерительных инструментов, таких как амперметр, вольтметр и омметр, позволяя эффективно выполнять повседневные измерения в промышленности, на производстве и в быту. Отличительной особенностью этой серии токовых клещей является возможность определения, как усредненных значений, так и истинных среднеквадратических значений TRUE RMS переменного тока и напряжения, что существенно повышает качество и точность измерений.
Токовые клещи Fluke 374 позволяют определять переменный ток силой до 600A с разрешением 0,1А. Опционально возможно измерение параметров тока с применением съемного гибкого токового проводника «iFlex» (не входит в комплект). Это позволит увеличить диапазон измерений до двух с половиной тысяч ампер. Несмотря на свои компактные размеры, клещи Fluke 374 имеют достаточно большое открытие – до 34 мм, что позволит вам эффективно работать на проводах с различным сечением даже в стесненных условиях и труднодоступных местах, например, в силовых щитах или узких кабельных коробах.
Интегрированный низкочастотный фильтр и уникальные технологии обработки сигналов Fluke позволяют получить неизменно качественный и точный результат даже при работе в неблагоприятных условиях интенсивных магнитных шумов и значительных электрических помех. Благодаря инновационной технологии измерения пускового броска токовые клещи Fluke 374 эффективно отфильтровывают посторонние сигналы и помехи, благодаря чему вы сможете измерить характеристики пускового тока двигателя так же, как они воспринимается защитой цепи.
Эргономичный корпус клещей Fluke 374 удобно лежит в руке во время работы, а большой жидкокристаллический экран с функцией светодиодной подсветки обеспечивает отличную считываемость результатов даже при слабом освещении. Диапазон измерений устанавливается автоматически, благодаря чему нет необходимости в переключении режимов во время работы. Кнопка удержания измерений на экране поможет произвести замер, когда видимость экрана ограничена.
Купить токовые клещи Fluke 374, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

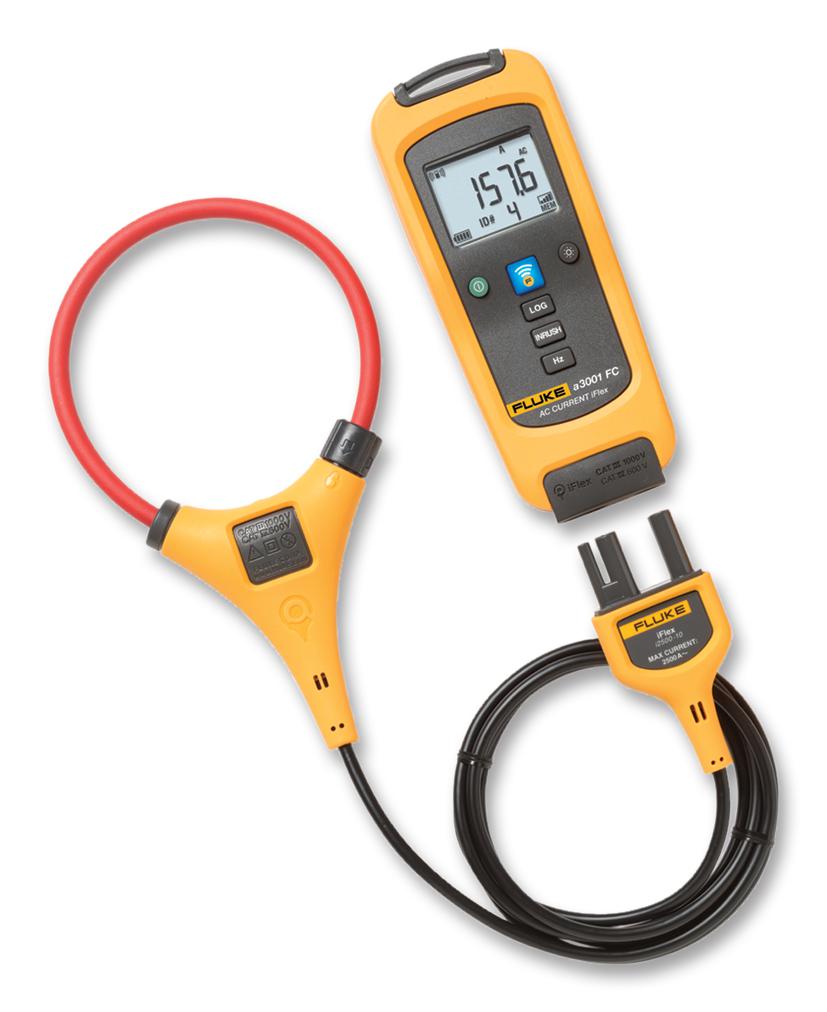

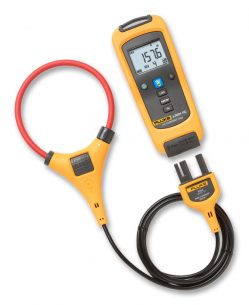

Токоизмерительные датчики Fluke i2500-10 iFlex — предназначены для измерения силы переменного тока до 2500 А без разрыва электроцепи путем обхвата кабеля. Эластичная конструкция устройства позволяет анализировать труднодоступные провода и кабели диаметром до 25 см.
Главное преимущество данной модели заключается в ее конструкции. Длина выходного кабеля составляет 180 см, что позволяет проводить измерения на большом расстоянии от исследуемого оборудования и комфортно просматривать результаты замеров на дисплее мультиметра или осциллографа. Благодаря большому охвату петли гибкие датчики тока Fluke i2500-10 iFlex, вы можете проводить исследование труднодоступных и нестандартных проводников, находящихся в ограниченном пространстве, например, внутри светофоров.
Для максимально точных показаний в приборе реализована система подавления внешнего магнитного поля, при положении исследуемого кабеля на расстоянии более 10 см от соединения.
Литая конструкция штекера обеспечивает надежное соединение с мультиметром или осциллографом.
Данное устройство можно использовать совместно с токоизмерительными клещами при работе с высоковольтным напряжением до 600 В на оборудовании, соответствующем IV категории безопасности и до 1000 В на оборудовании III категории безопасности.
Опционально — при использовании с соответствующим измерительным устройством — доступна функция “inrush”, которая позволяет анализировать нестабильные и короткие сигналы, что может быть полезным, например, при ремонте электромоторов.
Fluke 374 | |
---|---|
Переменный ток через зажим | |
Диапазон | 600 А |
Разрешение | 0,1 А |
Погрешность | 2% ± 5 цифр (10-100 Гц) 2,5 % ± 5 цифр (100-500 Гц) |
Коэффициент формы | 3 при 500 A (только 375 и 376) 2,5 при 600 A 1,42 @1000 A (только 376) добавьте 2% для коэффициента формы > 2 |
Измерение переменного тока при помощи гибкого токоизмерительного датчика | |
Диапазон | 2500 А |
Разрешение | 0,1 А (≤ 600 А) 1 А (≤ 2500 А) |
Погрешность | 3% ± 5 цифр (5 – 500 Гц) |
Коэффициент формы | 3,0 при 1100 A (только 375 и 376) 2,5 при 1400 A 1,42 при 2500 А Добавьте 2% для коэффициента формы > 2 |
Постоянный ток | |
Диапазон | 600 А |
Разрешение | 0,1 А |
Погрешность | 2% ± 5 цифр |
Напряжение переменного тока | |
Диапазон | 600 В |
Разрешение | 0,1 В |
Погрешность | 1,5% ± 5 цифр (20 – 500 Гц) |
Напряжение постоянного тока | |
Диапазон | 600 В |
Разрешение | 0,1 В |
Погрешность | 1% ± 5 цифр |
Емкость | |
Диапазон | 1000 мкФ |
Разрешение | 0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ) |
Погрешность | 1% ± 4 цифры |
Спецификации безопасности | |
Соответствие стандартам безопасности | CAN/CSA-C22.2 № 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 до 1000 В категория измерений (CAT) III 600 В категория измерений (CAT) IV Степень загрязнения 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008 |
Батареи | 2 AA, NEDA 15А, IEC LR6 |
Технические характеристики | |
Ширина открытия щечек | 34 мм |
Диаметр гибкого токового пробника | 7,5 мм |
Длина кабеля гибкого токового пробника | 1,8 м |
Рабочая температура | 10°C – +50°C |
Температура хранения | –40°C – +60°C |
Рабочая влажность | ≤ 90% отн. влажн. (при 10°C – 30°C) ≤ 75% отн. влажн. (при 30°C – 40°C) ≤ 45% отн. влажн. (при 40°C – 50°C) |
Рабочая высота | 3000 м |
Высота над уровнем моря при хранении | 12 000 м |
Электромагнитная совместимость | EN 61326-1:2006 |
Температурные коэффициенты | Добавьте 0,1x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C |
Размеры | 246 мм x 83 мм x 43 мм |
Вес | 388 г |
Fluke i2500-10 | |
Подавление внешнего магнитного поля (при расположении кабеля более чем в 10 см от соединения) |
40 дБ |
Пусковой бросок | есть |
Степень защиты | CAT III 1000 В, CAT IV 600 В |
Переменный ток | |
Шкала | 2500 A |
Разрешение | 0,1 A |
Погрешность | 3% ± 5 ед. мл. разр. |
Частота | |
Шкала | 500 Гц |
Разрешение | 0,1 Гц |
Погрешность | 0,5% ± 5 ед. мл. разр. |
Характеристики чувствительности в различных положениях | |
Расстояние от оптимального положения 0,5 дюйма (12,7 mm) | ± 0,5% |
Расстояние от оптимального положения 0,8 дюйма (20,3 mm) | ± 1,0% |
Расстояние от оптимального положения 1,4 дюйма (35,6 mm) | ± 2,0% |
Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
