Толщиномер покрытий гальванических В7-К3
Загрузка...

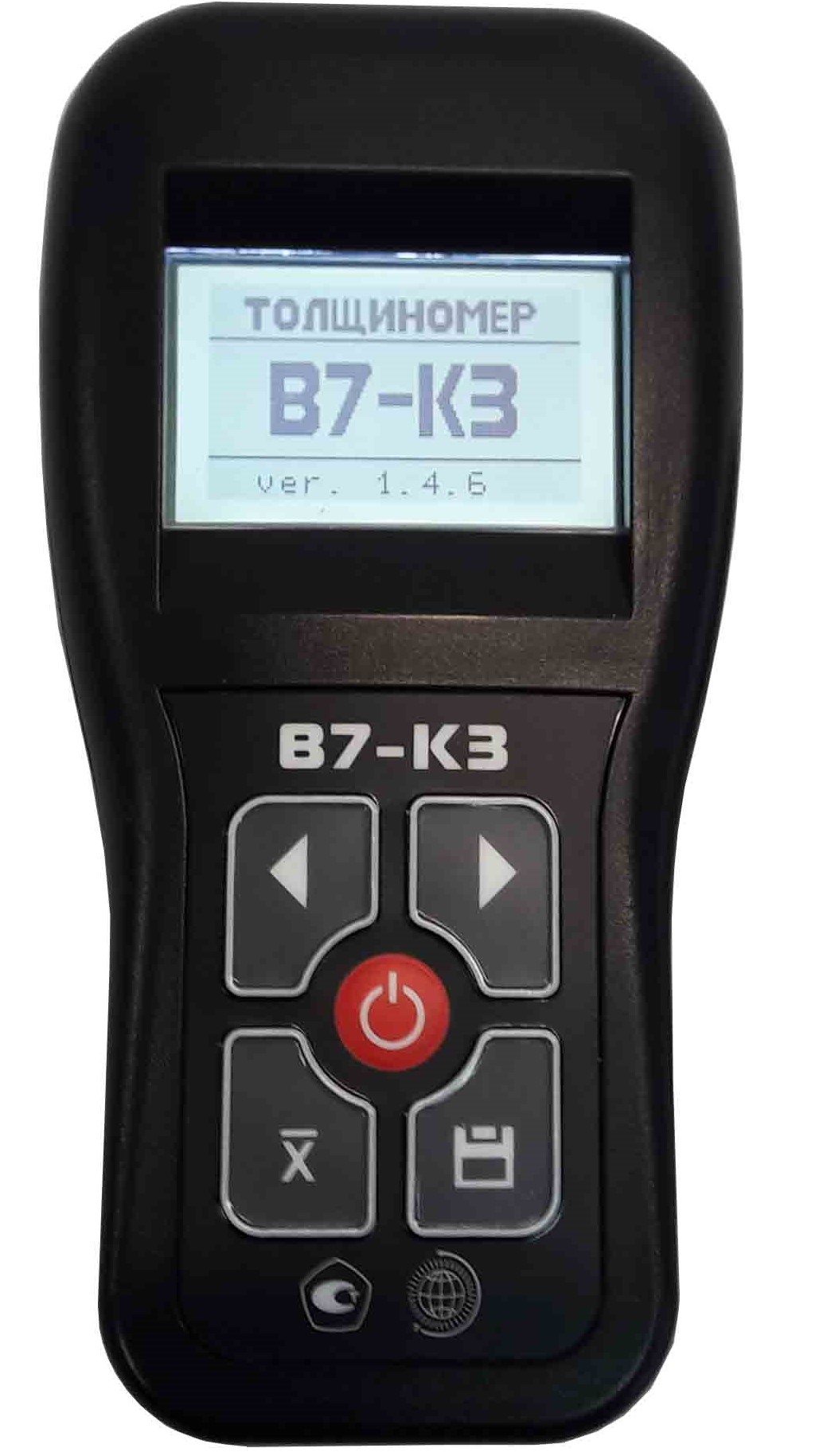

Толщиномеры покрытий модификации В7-К3 с выносным (съёмным) датчиком применяются для измерений толщины токопроводящих (гальванических) покрытий на немагнитном или проводящем магнитном основании толщиной не менее 1 мм, например цинк, кадмий или хром на стали, а также таких как серебро или медь на титане и подобных.
Отличительные особенности толщиномера покрытий модификации В7-K3:
- Память на 10.000 результатов измерений, интерфейс USB для подключения к ПК;
- Возможность записи до 25 аппроксимационных шкал как с клавиатуры прибора, так и с ПК;
- Режим выборочного усреднения результатов;
- Режим автоматической сигнализации брака (АСБ);
- Режим автоотключения;
- Возможность заказа специализированных преобразователей различной конфигурации с возможностью доступа в труднодоступные места (замер в отверстиях, трубках и т. д.).
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.
Технические характеристики В7-К3:
| Наименование характеристики | Значение |
| Диапазон измерений толщины покрытий, мкм | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм*Н – измеренное значение толщины покрытий, мкм | ± (0,03·Н+1) |
| Напряжение электрического питания, В (три элемента питания типа АА) | 2,4 |
| Диапазон рабочих температур, оС | от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 170*80*40 |
| Масса, кг, не более | 0,23 |
Комплект поставки В7-К3:
| Толщиномер покрытий В7-К3. Комплектация. | ||
| № | Наименование | Количество |
| 1. | Блок электронный с выносным (съёмным) преобразователем.* | 1 шт. |
| 2. | Руководство по эксплуатации, объединённое с методикой поверки. | 1 шт. |
| 3. | Батареи тип АА | 3 шт. |
| 4. | Кофр для переноски и хранения | 1 шт. |
| 5. | Руководство по эксплуатации, объединённое с методикой поверки. | 1 экз. |
| 6. | USB-кабель и ПО | 1 компл. |

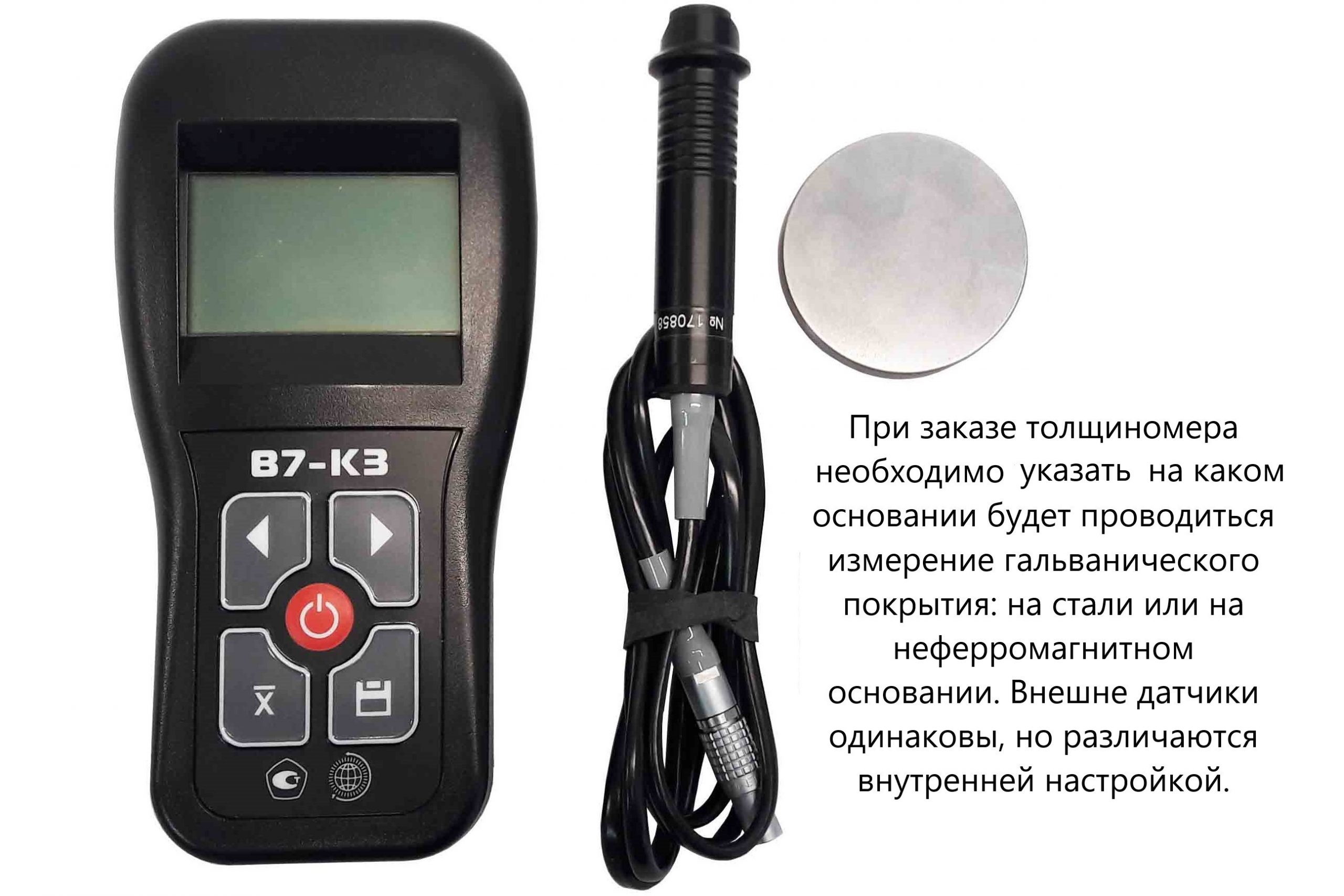

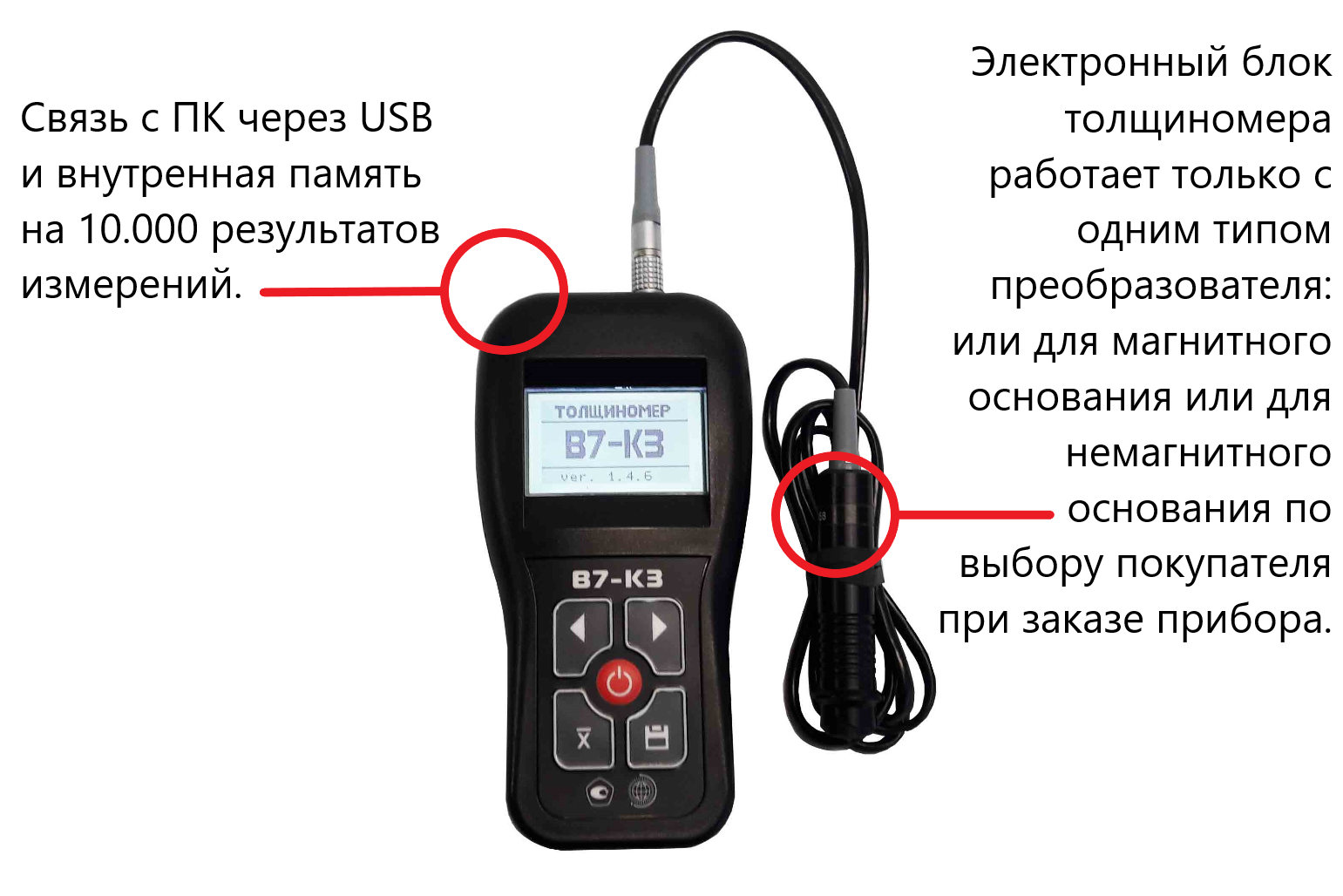

| *Электронный блок толщиномера работает только с одним типом преобразователя: или для магнитного основания или для немагнитного основания по выбору покупателя при заказе прибора. | ||
|
Дополнительная комплектация
|
||
| Металлическое основание (из стали) | На заказ | |
| Металлическое основание (из алюминия или др. неферромагнитного материала) | На заказ | |
| Образцы толщины (из плёнок различной толщины) | На заказ | |
| Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство) | На заказ | |
