Трассоискатель RD 500

Локатор RD500 недорогой и эффективный прибор для локации пластиковых, бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500 может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.

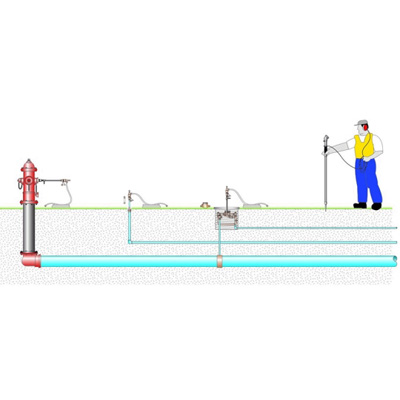

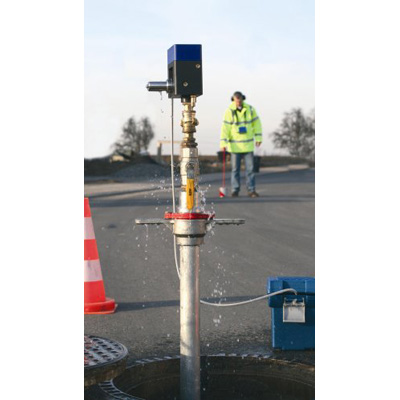

Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м . Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500позволяет определить точное месторасположение пластиковой или бетонной трубы с помощью звуковой и визуальной индикации.

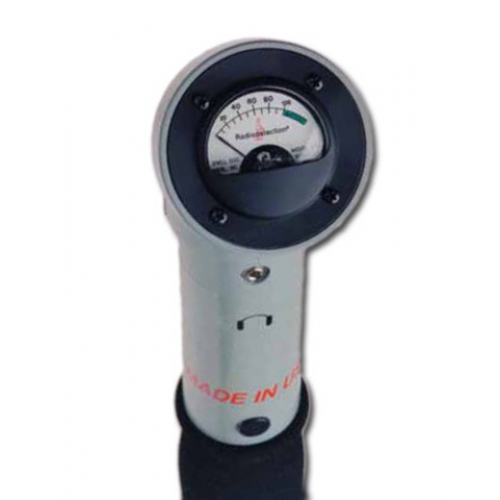

Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.

Локатор RD500 поставляется с 3 различными комплектами передатчиков — PipeTool transmitter kits. Комплект включает в себя шланги, фитинги и переходники наиболее часто необходимые для быстрого подключения к источнику. Передатчики подсоединяются к отводам, непосредственно к водораспыляющим головкам, к основам водосчетчиков, пожарным гидрантам и сливным горловинам. Передатчики имеют цветовую маркировку для удобства идентификации на месте проведения работ, так как они настроены и откалиброваны специально перед отправкой для обеспечения максимальных эксплуатационных характеристик для каждого конкретного назначения.

• The Sprinkler Kit / Low Power/ Green / H50101— Комплект для спринклера(разбрызгивателя) / Низкая мощность / зеленый / H50101
  Комплект для спринклера поставляется в виде дополнительного оборудования, которое нужно подключить к системе низкого давления.
• The Water Meter Kit / Medium Power / Yellow/ H50102 — Комплект для счетчика воды / Средняя мощность / желтый / H50102. Комплект для счетчика воды поставляется в виде дополнительного оборудования, которое нужно подключить к системе среднего давления.
• The Fire Hydrant Kit / High power / Red/ H50103 — Комплект для пожарного гидранта / Высокая мощность / красный / H50103 Комплект для пожарного гидранта поставляется в виде дополнительного оборудования, которое нужно подключить к системе высокого давления.
• TransOndes — устройства генераций волновых импульсов или ИПС(источник пульсации сигналов), которые должны быть связаны с утройствами размещенными на линии трубы. TransOndes универсальны в своем применении и назначении — имеют диапазон рабочего давления и диаметра, используемых труб. TransOndes обеспечивают оптимальную волновую пульсацию, минимизируя риск повреждения труб, фитингов и межтрубных соединений. По этой причине, TransOndesпоставляются 3 разных типов, промаркированы цветными метками с определенными заводскими настройками и калибровкой. Для эффективного поиска пластиковых коммуникаций рекомендуется использовать полный комплект оборудования: TransOndes, PipeTool и локатор RD500.
• Green TransOnde / Low Power / Sprinkler — Комплект для спринклера(разбрызгивателя) / Низкая мощность / зеленый  Предназначен для использования в энергосистемах малого потребления, не рекомендуется использовать для скрытых коммуникация, т.к. может привести к нарушению стен или полов от воздействия волн вибрации.Комплект для спринклера поставляется в виде дополнительного оборудования, которое нужно подключить к системе низкого давления.
• Yellow TransOnde / Medium Power / Meter Pit  — Комплект для счетчика воды / Средняя мощность / желтый. Предназначен для использования в энергосистемах среднего потребления. Комплект для счетчика воды поставляется в виде дополнительного оборудования, которое нужно подключить к системе среднего давления.
• Red TransOnde / High power / Fire Hydrant — Комплект для пожарного гидранта / Высокая мощность / красный . Предназначен для использования в энергосистемах высокого потребления. Комплект для пожарного гидранта поставляется в виде дополнительного оборудования, которое нужно подключить к системе высокого давления.

TransOndes передатчики калибруются заводом-изготовителем для обеспечения конкретного расхода воды. Расход как правило, имеет величину единица объема на единицу времени(литры в минуту или галлоны в минуту). Для калибровки передатчиков требуется специальное испытательное оборудование. Пользователям строго запрещается внутренняя корректировка передатчиков. Действия направленные на самостоятельную калибровку и корректировку могут привести к аннулированию гарантии, а так же к нарушению корректной работы системы, а так же рабочего участка трубы.

Для труб большего диаметра требуется более высокая скорость потока, чтобы обеспечить непрерывный выходной сигнал высокой мощности. Сводная таблица применения TransOndes.
