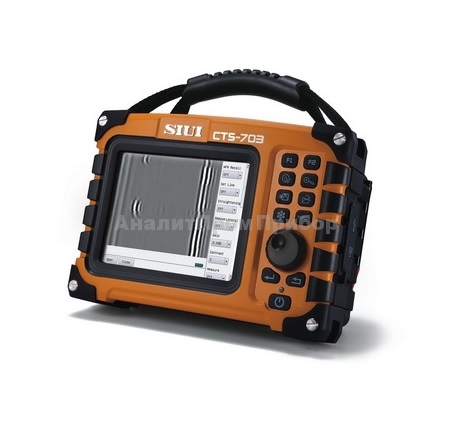

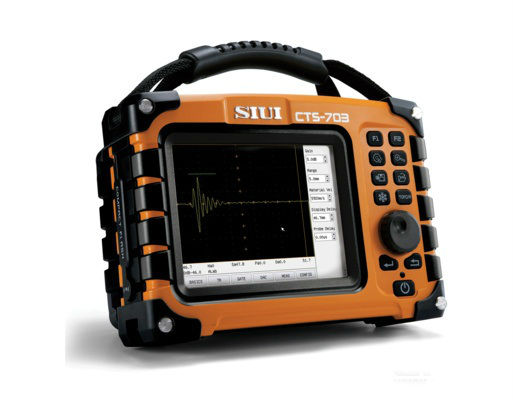

Ультразвуковой дефектоскоп CTS-703
Ультразвуковой дефектоскоп CTS-703 (TOFD) управление с помощью сенсорного монитора, интуитивный интерфейс, эргономичный дизайн, инновационные технологии.
Новый ультразвуковой дефектоскоп использует...
Загрузка...по запросу
по запросу
Ультразвуковой дефектоскоп CTS-703 (TOFD) управление с помощью сенсорного монитора, интуитивный интерфейс, эргономичный дизайн, инновационные технологии.
Новый ультразвуковой дефектоскоп использует дифракционно-временной метод (ToFD). Данные TOFD отображаются в оттенках серого на B-скане. Метод TOFD обеспечивает широкое покрытие и определение размеров дефекта независимо от амплитуды сигналов. Данный прибор может применяться в таких областях, как нефть и газ, электроэнергетика, транспорт, авиакосмическая промышленность и т.д.
Основные характеристики:
- Компактный размер, вес всего лишь 2.6 кг
- Современное сканирующее устройство для более точного получения результата
- Модульное исполнение для возможного расширения функций
- Мощная литиевая батарея для длительной автономной работы
- Построение TOFD- и A-разверток
CTS-703:
| Функция |
Ед.измер. |
Стандартный | TOFD |
| Номер канала |
set |
2 | |
| Частота дискретизации |
MHz |
200 | |
| Тип импульса | Отрицательный прямоугольный импульс и отрицательный пиковый импульс | ||
| Ширина импульса | Отрицательный прямоугольный импульс: 30 ns~1000 ns, продолжительно регулируемый Отрицательный пиковый импульс:15 ns | ||
| Амплитуда импульса |
V |
Отрицательный прямоугольный импульс: 100~500 (каждый шаг 50 V регулируемый) Отрицательный острый импульс: 500 | |
| Динамический диапазон |
dB |
36 | |
| Диапазон частоты |
MHz |
0.5~20 | |
| Частота повторения импульса |
Hz |
100~8000 (регулируемый, с шагом 100-Hz) | |
| Диапазон контроля |
mm |
5~15000 | — |
| Сдвиг импульса |
mm |
-10~10000 | |
| Скорость |
m/s |
1000~9999 | |
| Демпфирование |
Ω |
30/60/330/1000 | |
| Формы детектирования | полная, положительная, отрицательная, RF | RF | |
| Регулировка усиления |
dB |
0~110, Мин.шаг 0.5 | |
| Развертка | А-скан | TOFD-скан | |
| Режим синхронизации | — | Подключение энкодера (макс.разрешение 0.5 мм) | |
| Рабочий режим | Тачскрин, панель с кнопками и энкодером | ||
| USB-порт | Используется для соединения с принтером, мышкой, клавиатурой или устройством с USB портом | ||
| LAN | Для соединения с компьютером | ||
| VGA-порт | Для соединения с монитором | ||
| Экран | Дисплей 6.5», TFT LCD, с разрешением 640×480 пикселей | ||
| Автономная работа |
hr |
≥8 | |
| Питание | Батарея: 10Аh, литий-полимерная батарея Внешнее питание: адаптер 12V | ||
| Диапазон рабочих температур |
C |
0~40 | |
| Вес |
Кг |
Около 2,6 (включая батарею) | |
| Размер |
mm |
162 × 250 × 116 | |
