Главная Товары Дефектоскопы Дефектоскопы ультразвуковые Ультразвуковой дефектоскоп DIO 1000 SFEDIO 1000 SFE

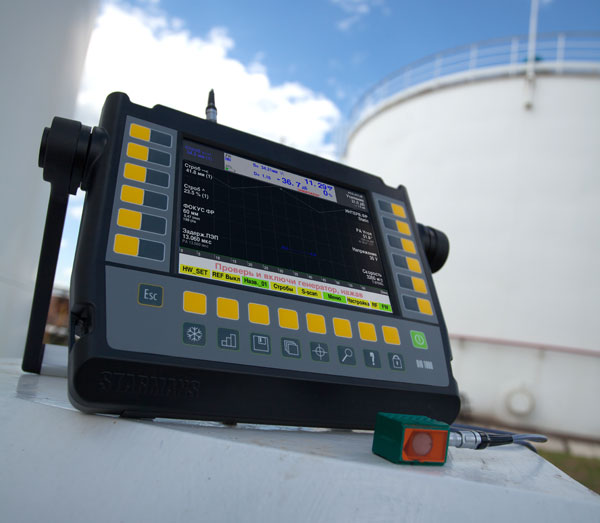

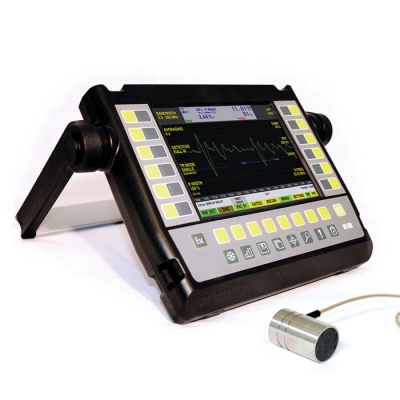

Ультразвуковой дефектоскоп DIO 1000 SFEDIO 1000 SFE — это высокочастотный ультразвуковой дефектоскоп. Прибор сочетает в себе традиционные способы выявления дефектов и самые современные и новейшие технологии контроля:

  • Бесконтактный метод (ЭМА).
  • TOFD, с возможностью применения необходимых сканеров и преобразователей.
  • 12 многофункциональных клавиш.
  • Функция тригонометрического вычисления положения дефекта.
  • Вычисление глубины залегания дефекта.
  • Сигнал отображается на дисплее с фиксацией максимума в месте действия строба.

Дефектоскоп DIO 1000 SFE сертифицирован в Федеральном Агенстве По Техническому Регулированию И Метрологии РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №42840), зарегистрирован в Государственном реестре средств измерений под №46948-11 и допущен к применению на территории Российской Федерации.

DIO 1000 SFE имеет достаточно мощное программно — аппаратное обеспечение, благодаря которому обеспечивается интуитивное управление и высокая скорость контроля. Данный прибор также имеет прибор автокалибровки, который позволяет существенно сократить процесс настройки.

Преимущества дефектоскопа DIO 1000 SFE:

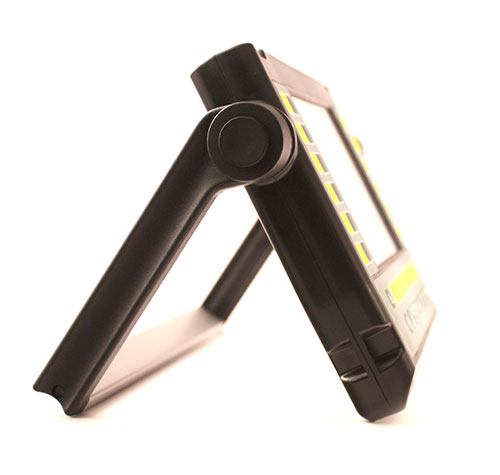

  • Малый вес и габариты — малый вес (1.3 килограмма) и габариты (220 х 180 х 30 миллиметров) позволяют использовать прибор в труднодоступных местах.
  • Возможность подключения и осуществления контроля с применением сканера TOFD.
  • Возможность осуществлять контроль без применения контактной жидкости (ЭМА).
  • Антибликовый, высококонтрастный дисплей, имеющий высокую разрешающую способность.
  • Мощный аккумулятор. Время беспрерывной работы — 10 часов.
  • Меню и вся техническая документация вся русифицирована.
  • Возможность подключения видео и фотокамеры, для фотографирования объектов контроля.
  • Возможность подстройки яркости дисплея.
  • Возможность блокировки клавиш.

Широкий набор прикладных функций, необходимых для дефектоскописта:

— Сигнал отображается на дисплее с фиксацией максимума в месте действия строба. Привязка пика к W — развертке, благодаря этому значительно облегчается определение положения дефекта по глубине объекта.

— Функция тригонометрического вычисления положения дефекта, с возможностью корректировки на искривленных поверхностях.

— Вычисление глубины залегания дефекта,  а также траектории ультразвука к данному дефекту производится автоматически.

— 12 клавиш, которые являются многофункциональными, благодаря их применению обеспечивается быстрый доступ к командам.

— Прикладные функции: DAC + TCG, DAC, JIS DAC, CSM, TCG, API.

— AUTOFREEZE — функция выполняет автоматическую заморозку изображения объекта при пересечении сигнала определенного уровня отбраковки.

— Калькулятор (встроенный) для оценки сварных швов, который значительно упрощает анализ различных сварных соединений в соответствии с AWS Specification D1.1.

— Режим автокалибровки, упрощающий и ускоряющий настройку дефектоскопа DIO 1000 SFE.

Области применения ультразвукового дефектоскопа DIO 1000 SFE
  • Авиационная отрасль. Для осуществления контроля за качеством цветных и композитных материалов.
  • Автомобильная промышленность — контроль качества в местах точечной сварки.
  • Железнодорожная отрасль. Контроль качества материалов из различных сталей, включая с содержанием марганца.
  • Литейная отрасль. Контроль проката, поковок и других деталей.
  • Нефтегазовая промышленность. Контроль качества сварных соединений в трубопроводах, выявления коррозии, а также исследование эксплуатируемых труб, которые выполнены из пластика и металлов.
  • Энергетическая отрасль. Для осуществления контроля фланцев, ступиц, валов, а также для исследования аустенитных швов.

Дефектоскоп DIO 1000 SFE также применяется в других отраслях промышленности, где необходим ультразвуковой контроль ответственных деталей и конструкций.

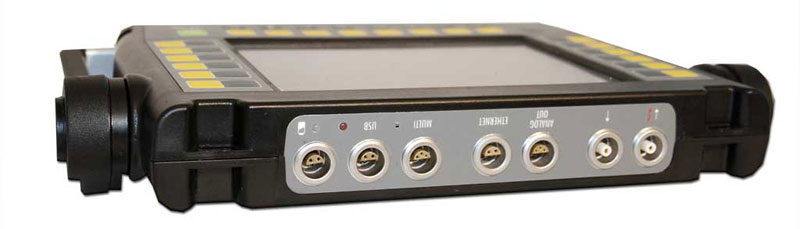

Разъёмы для подключения преобразователей Lemo 01
Коммуникационные порты USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу)
Вход B-scan сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В
Диапазон устанавливаемых скоростей ультразвука От 100 до 15240 м/с в стали
Рабочие частоты 0.5 МГц — 30 МГц при -3 дБ
Задержка от -10 до 4800 мс
Диапазон регулировки усиления (чувствительности) ультразвукового канала 111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ
Дискретность измерения толщины 0.01 мм по стали
Диапазон измерения толщины от 1 мм до 29 000 мм по стали
Демпфирование от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом
Фильтры: Широкополосный, узкополосный или переключаемые полосовые фильтры — 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
DAC (Кривая Амплитуда-Расстояние (АРК) построение по 20 точкам, регулируемая по высоте
Глубина (амплитуда) ВРЧ (динамический диапазон ) 111 дБ (71 дБ непрерывно)



1 х Ультразвуковой дефектоскоп DIO 1000 SFE

1x Li-Ion аккумулятор (встраиваемый)

1x Адаптер питания ( AC 80V~240V 50Hz/60Hz )

2x Кабель LEMO01-LEMO00

1x Кабель USB

1x USB Flash Disk 2GB — ПО и Инструкция по эксплуатации

1x Алюминиевый ударопрочный кейс (черный или серебристый)

1x Защитный чехол

1x Наплечный ремень

1x Ременные крепления для кейса

1x Свидетельство поверки

1х Руководство по эксплуатации (на русском)
