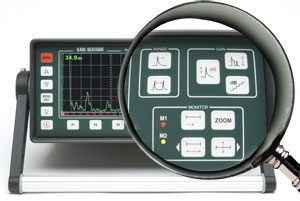

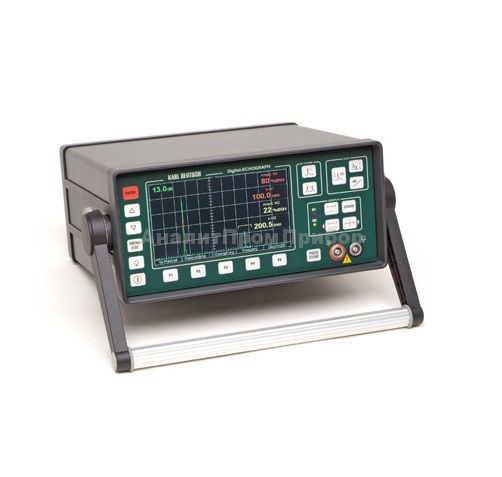

Ультразвуковой дефектоскоп ECHOGRAPH 1091
Загрузка...Предлагается несколько комплектаций прибора:
Прибор ECHOGRAPH 1091 BASIC со всеми, нужными для ультразвукового тестирования, функциями
Прибор ECHOGRAPH 1091 DAC с дополнительными функциями для оценки сигнала при помощи DAC (дистанционно-амплитудная коррекция)
Прибор ECHOGRAPH 1091 DGS/DAC c дополнительной функцией оценки эхо-сигнала по методу DGS (DGS, амплитуда-расстояние-диаметр)
Компактный алюминиевый корпус для жестких внешних условий. Li-Ion батарея поддерживает до 13 часов работы, установленный процессор контролирует функцию быстрой зарядки. Режим сохранения энергии при работе от батарей. Цветной дисплей для измерений и работы с меню. Рабочие языки, параметры и файл помощи можно редактировать на ПК и сохранять на приборе. Встроенный ассистент для различных настроек, например, для определения линии задержки датчика. Контрольная развертка типа А (А скан). Кривая динамики эха. Интерфейс USB.
Технические характеристики ECHOGRAPH 1091:
Дисплей:
- Тип экрана: цветной ЖК дисплей, пропускающего типа, активно-пассивный, читаемый при дневном свете, с подсветкой
- Размер: 143.4 x 79.3 мм
- Разрешение: 400 x 240 точек, 256 цветов
- Размер развертки типа А (А скан): 142 x 73.5 мм
- Сетка: генерируется электронным способом, может быть включена или выключена
- Отображение сетки: крупная сетка: 10 ячеек по горизонтали и 5 по вертикали, мелкая сетка: 50 ячеек по горизонтали и 25 по вертикали
Диапазон измерения:
- Диапазон временной развёртки: сталь 2.5 – 4850 мм
- Скорость звука: 100 – 15000 м/сек с шагом 1 м/сек
- Задержка временной развёртки: 0 – 3000 мм с шагом 0,1 мм
- Линейность временной развёртки: + 0.5 % ширины экрана
- Частота повторения импульса: 8-1500 Гц (в зависимости от диапазона временной развёртки, выбор от -85% до +50% с шагом с 1%)
- Триггер: внутренний, внешний, первый эхо-сигнал
Входы и выходы:
- USB: для соединения с ПК и принтером
- VGA: для внешнего монитора
- Вход/выход триггера: уровень ТТЛ ИС (5В), с низким уровнем активности, триггер-порог, около 2В, вкл. и выкл. триггера
Условия:
- Рабочая температура: 0 — +50°C
- Температура хранения: -40 – +85°C
- Допустимая влажность: 0-95%
Питание:
- Работа от сети: 85 — 264 В, переменный ток, 47 — 63 Гц
- Работа от батареи: от встроенного аккумулятора, около 7 часов с подсветкой, около 13 часов без подсветки
- Смена батареи: на задней панели
- Режим экономии батареи: вкл./выкл.
- Автоматическое выключение: в случае низкого напряжения в сети или при работе от батареи
Габариты, вес и т.д.:
- Габариты (ВxШxГ): 280x130x240
- Вес: 4.0 кг (с батареей)
