Ультразвуковой дефектоскоп SpotChecker
Загрузка...Описание ультразвукового дефектоскопа SpotChecker

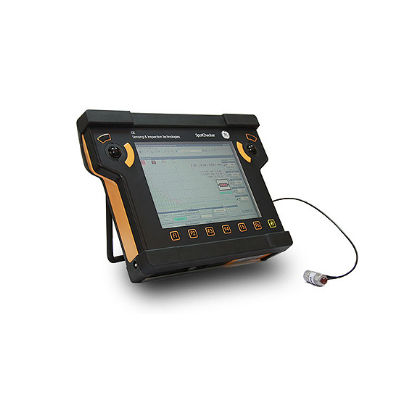

Spotchecker – портативный дефектоскоп для контроля качества сварки в процессе производства. Дефектоскоп весит всего 3.2 кг, питается от аккумуляторов и имеет защиту по IP65. Быстрая смена аккумуляторов обеспечивает продолжительную работу дефектоскопа. Для работы с Spotchecker не требуется интенсивного обучения, специальная система “expert” помогает операторам, имеющим недостаточную квалификацию в области контроля качества сварки.
SpotChecker, на сегодняшний день, “завершает” линейку дефектоскопов USLT, предназначенную для контроля качества сварки. Дефектоскоп действительно портативен, при этом имеет прорезиненный защитный корпус. Ключевое отличие данного дефектоскопа от других технических разработок для контроля точечной сварки заключается в его физических характеристиках (вес/размер), наличии защитного корпуса и удобного интерфейса оператора.
Преимущества дефектоскопа SpotChecker

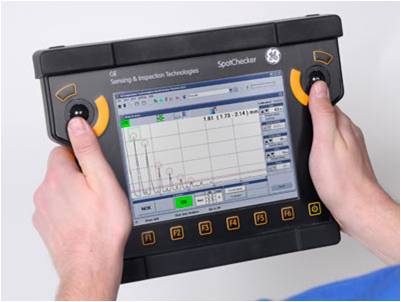

- Уникальный интерфейс оператора, управление курсором осуществляется двумя шаровыми манипуляторами

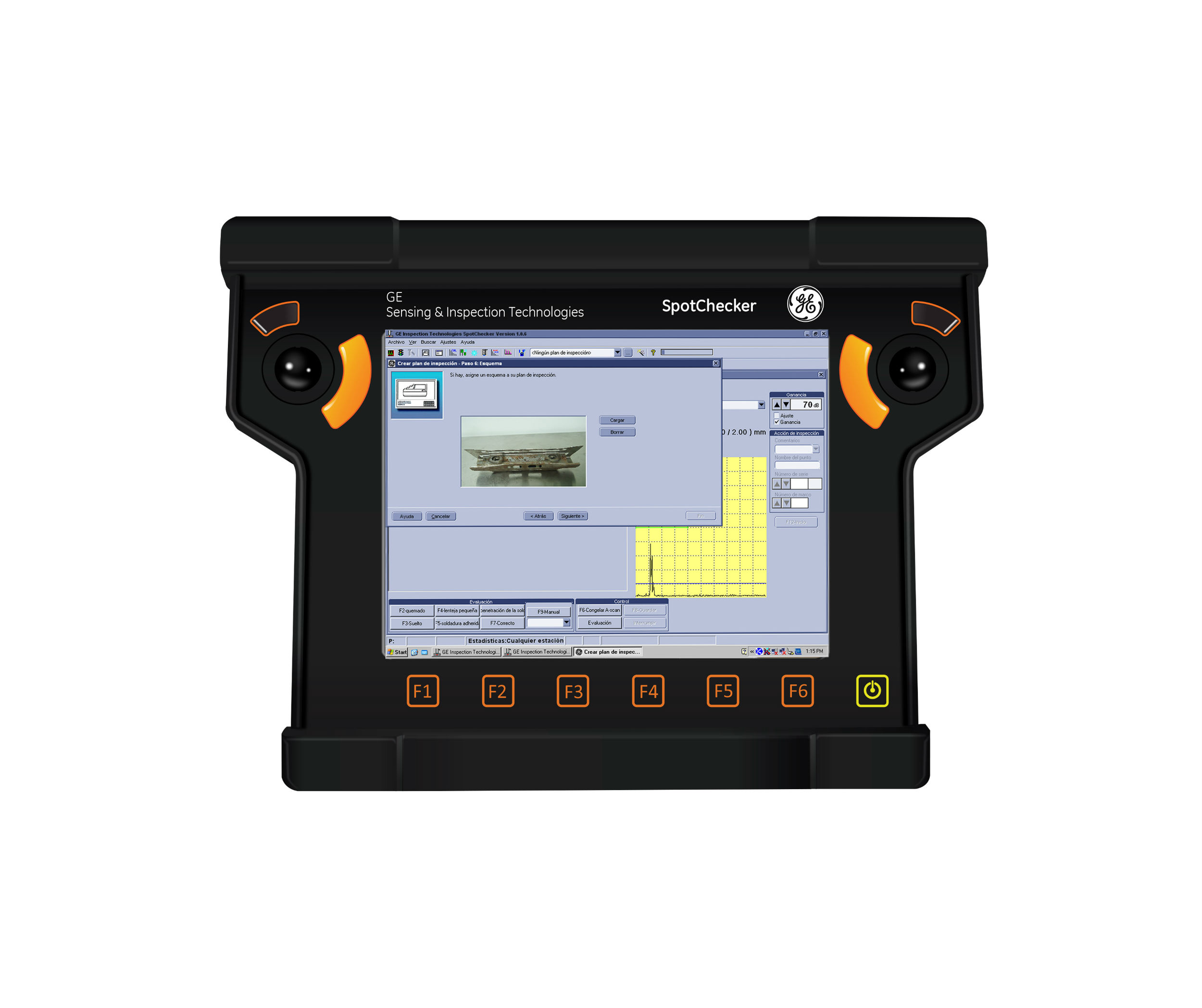

- Сенсорное управление для непосредственного доступа к различным функциям и настройкам меню на большом 8,4-дюймовом ЖК-дисплее
- Современные ПК разъемы, включая USB и беспроводную связь (WLAN, BlueTooth)
- Пульт дистанционного управления, аналогичный USLT 2000
- Простота управления дефектоскопом даже для неподготовленного оператора (Прикладное ПО UltraLOG)
- Совместимость с другими моделями линейки USLT 2000
- Быстрая смена аккумуляторов для продолжительной работы
- Защита от атмосферных воздействий по IP65
- Вес в комплекте около 3.2 кг
Применение дефектоскопа SpotChecker:
- Контроль качества сварки в автомобильной промышленности
Технические характеристики:
| Температура хранения | От -20C до + 60C |
|---|---|
| Рабочая температура | От 0C до + 45C |
| Размеры | Ш 225 x В 314 x Д 94 мм |
| Масса | 3,2кг (с аккумулятором) |
| Класс защиты | IP 65 |
| Ударопрочность | Соответствует EN 600 68-2-27 |
| Виброустойчивость | Соответствует EN 600 68-2-6 Fc |
| Дисплей | 8,4-дюймовый ЖК сенсорный дисплей |
| Органы управления | 2 шаровых манипулятора с 2 клавишами каждый, 6 клавиш управления, сенсорный дисплей |
| Преобразователи | 2 LEMO 00, триаксиальный кабель |
| Блок питания | 2 LEMO 0S, 4-контактное гнездо |
| Сеть | 1 RJ45 |
| USB | 4 USB порта типа А, 1 USB порт типа В |
| Дополнительно | WLAN, Bluetooth |
| Рабочее напряжение | 15В, постоянный ток |
| Потребляемая мощность | 22 Вт |
| Аккумуляторы | 1 блок литий-ионных аккумуляторов 10,8 В, 4,8 А-ч |
| Время работы | Прибл. 4 часа с двумя аккумуляторами |
| Блок питания | Внешний блок питания 100 …230 В, переменный ток, макс. 70 Вт |
| Тип импульса | Острый импульс |
| Частота следования импульса (ЧСИ) | Макс. 1000 Гц, нет непрерывной последовательности импульса |
| Напряжение | Макс. 400 В |
| Время подъема зондирующего импульса | < 15 нс |
| Демпфирование | 50 Ом |
| Диапазон калибровки | Мин. 0 – 2,5мм; макс. 0 – 9700 мм (по стали) |
| Диапазон скорости звука | 500…15000 м/с, редактируемая таблица материалов |
| Смещение импульса | -10 до 1500 мм (по стали) |
| Задержка преобразователя | 0 до 100 мкс |
| Диапазон частот | 2 – 20 МГц (-3дБ) |
| Усиление | 110 дБ, настраиваемые с шагом 0,5/1/2/6 дБ |
| Детектирование | Двухполупериодное |
| Стробы | 2 независимых стробирующих импульса, настраиваемых по всему максимальному диапазону калибровки, оценка на основе А-развертки при скорости обновления дисплея |
| Измерение расстояния | Зондирующий импульс и точка измерения в стробе А или В |
| Разрешающая способность измерения | Расстояние/ TOF: до 12,6мм: 0,01мм, 0,2% от ширины экрана |
| Амплитуда | 0,5% высоты дисплея или 0,2 дБ |
| Дискретизация А-развертки | 1024 x 1024 пикселей |
| Фиксация дисплея | Статическая фиксация А-развертки, динамическая фиксация А-развертки |
| Сравнение эхо-сигналов | Одновременное отображение активного сигнала и сохраненной А-развертки |
| Диалоговые языки | Немецкий, английский, французский, испанский, итальянский, китайский, японский |
| Единицы измерения | мм |
