УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП УД2-12/1
Тип оборудования: Дефектоскоп
Производитель: Молдова
Серия: УД2-12
Модель: УД2-12/1
Описание: Ультразвуковой дефектоскоп для обнаружения дефектов внутри металла
Сертификаты на ультразвуковой дефектоскоп УД2-12/1:
Сертификат Госстандарта РФ. Дефектоскоп УД2-12 зарегистрирован в Государственном реестре средств измерений.
Гарантия на ультразвуковой дефектоскоп УД2-12/1: 1 год.
Назначение дефектоскопа УД2-12/1:
Ультразвуковой дефектоскоп УД2-12/1 предназначен для ручного контроля эхо-теневым и зеркально-теневым методом, а также может применяться в малоканальных установках механизированного контроля.
Начиная с 1998 года вместо дефектоскопа УД2-12 производится новый модернизированный ультразвуковой дефектоскоп УД2-12/1. Новый аппарат УД2-12/1 сертифицирован, обладает высокими эксплуатационными параметрами при высокой чувствительности. Модернизация проведена с учетом пожеланий потребителей и многолетнего опыта производства и эксплуатации приборов данного типа. Разработана новая эксплуатационная документация, дополнена комплектация, улучшен внешний вид прибора и тип упаковки. Новый модернизированный дефектоскоп включает в комплекте преобразователей малогабаритные преобразователи “Приз Д6″, применение которых позволяет контролировать качество сварных соединений как в тонкостенных, так и в толстостенных (толщиной 50 мм и более) изделиях из низколегированных сталей и других материалов, подобных им по акустическим свойствам, особенно в труднодоступных местах.
Отличительные особенности ультразвукового дефектоскопа УД2-12/1

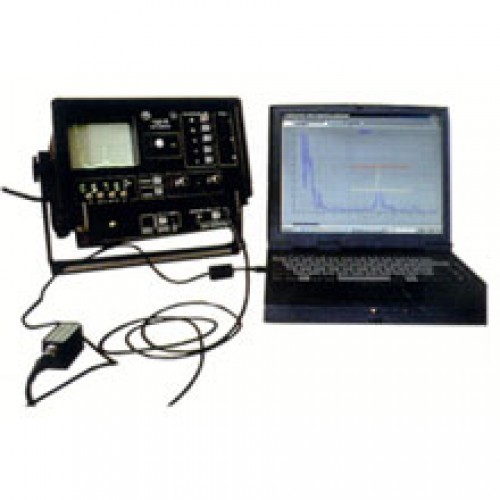

- Подключение дефектоскопа к любому ПК (интерфейс связи RS-232), позволяет проводить паспортизацию, обработку и сравнение результатов контроля;
- Цветовая индикация уровней сигнала в стробе АСД;
- Многокадровая (в автоматическом режиме) и однокадровая (в покадровом режиме) запись изображений в виде развертки типа А: 510 при длительности развертки 100 ц8, 125 при длительности развертки 400 ц8;
- Длительное хранение информации при выключенном питании дефектоскопа;
- Ведение архива по контролируемым объектам.
Технические характеристики ультразвукового дефектоскопа УД2-12/1
| Номинальные частоты, МГц | 0,62; 1,25; 1,8; 2,5; 5,0 |
| Диапазон зоны контроля при работе с преобразователями, мм: | |
| прямыми раздельно-совмещенными наклонными |
5…400 1…30 2…50 |
| Длительность развертки, мкс | 15…1500 |
| Абсолютная чувствительность на частоте 1 ,25МГц, не менее, дБ | 100 |
| Динамический диапазон ВРЧ, не менее, дБ | 40 |
| Неравномерность выравнивания амплитуд сигналов в диапазоне зоны контроля, дБ | 6 |
| Питание, В: | |
| от сети переменного тока частотой 50Гц от аккумуляторной батареи |
220, 36, 24 12 |
| Время непрерывной работы от аккумуляторной батареи, ч | 8 |
| Температура окружающего воздуха, °C | -10… + 50 |
Стандартный комплект поставки ультразвукового дефектоскопа УД2-12/1
- дефектоскоп УД2-12/1;
- блок регистрации;
- программное обеспечение;
- кабель интерфейсный;
- малогабаритные, износостойкие преобразователи с повышенной чувствительностью — ПРИЗ-Д6 (12 шт.);
- преобразователи прямые ПРИЗ-Д11(2 шт.);
- кабели соединительные
Дополнительная комплектация к ультразвуковому дефектоскопу УД2-12/1
- PC NOTEBOOK;
- блок регистрации (отдельная поставка; полностью совместим с любым из ранее выпущенных дефектоскопов УД2-12 без разборки и подстройки дефектоскопа
