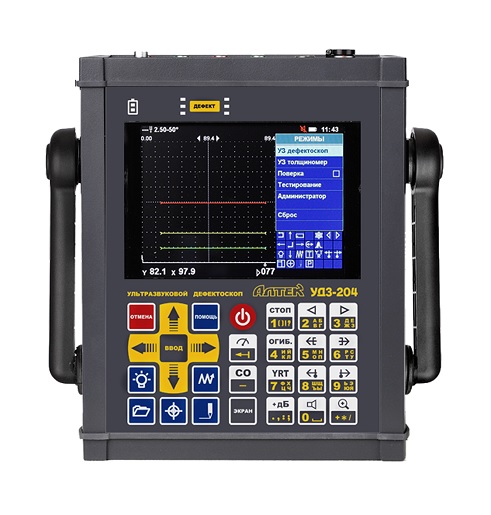

Ультразвуковой дефектоскоп УД3-204

УД3-204 - дефектоскоп общего назначения. Прибор предназначается для проведения ультразвукового контроля, а также используется в качестве толщиномера. Помимо собственно обнаружения дефектов...

Загрузка...

В наличии много

Доставка

Оплата

Производитель

371535 руб.RUB

Цена без скидки: 383028

-3%

Экономия 11493

Получить счёт на оплату

В корзину

Общая информация
Технические характеристики
Комплектация
Загрузки
Отзывы

УД3-204 — дефектоскоп общего назначения. Прибор предназначается для проведения ультразвукового контроля, а также используется в качестве толщиномера.

Помимо собственно обнаружения дефектов предусмотрены измерение и регистрация характеристик выявленных дефектов. Сферы использования дефектоскопа УД3-204 — строительство, машиностроение, энергетика, транспорт, металлургическая промышленность и другие отрасли (монтажные и ремонтные работы, режим эксплуатации), нефтегазовая промышленность.

Режимы работы дефектоскопа УД3-204

В дефектоскопе УД3-204 предусмотрен режим контроля акустического контакта, режим «АРД», который позволяет определять эквивалентную площадь выявленного дефекта и производить настройку чувствительности на заданную эквивалентную площадь. Обобщенная АРД-диаграмма, изначально встроенная в дефектоскоп, может быть дополнена АРД-диаграммами для специализированных преобразователей, загружаемых в дефектоскоп с компьютера.

Кроме того, в УД3-204 имеется режим оценки коэффициента затухания УЗ-волн в материале контролируемого объекта (используется в режиме «АРД»), а также режим учета кривизны поверхности, помогающий точно определять координаты дефектов при осуществлении контроля поперек образующей цилиндра.

Особенности:

металлический ударопрочный корпус
большой цветной TFT экран повышенной яркости
два полных электроакустических канала
частотный диапазон до 25 МГц
выбор формы зондирующего импульса
диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
динамический диапазон ВРЧ 120 дБ
построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
плавная регулировка частоты зондирующего импульса
возможность проведения контроля с одновременной индикацией:
−  текущих изображений А- и W-развертки
−  текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа
−  обычного изображения А-развертки и А-развертки в режиме «ЛУПА»
−  изображения А-разверток с радиосигналом и с детектированным сигналом
−  текущих изображений А- и В-развертки
наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
полуавтоматическое определение угла ввода луча
три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
полуавтоматическая настройка чувствительности дефектоскопа
режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
наличие режима толщиномера
возможность работы в иммерсионном режиме
простой вызов наиболее часто встречающихся функций
текстовое сопровождение настроек и протоколов контроля
порт связи с компьютером − USB
специализированная база данных для архивации и систематизации результатов контроля

Ультразвуковой дефектоскоп УД3-204 характеристики:

Методы ультразвукового контроля, реализуемые дефектоскопом	эхо-, зеркальный, зеркально-теневой (ЗТМ)
Количество каналов приемо-возбудителя	2 (полностью идентичных)
Номинальное значение частоты УЗК, МГц	0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0; 15,0; 25,0
Частота следования зондирующих импульсов, Гц	25 … 5000
Диапазон регулировки усиления (чувствительности), дБ	0 … 120 (с шагом 1)
Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75°	0 … 80 (с шагом 1)
Количество задаваемых точек для одной характеристики ВРЧ, не более	64
Количество элементов отображения на экране	640×480
Режимы вывода информации на экран	двухоконный;
Режимы вывода информации на экран	полноэкранный
Типы разверток	А‑развертка:
	текущая; в режиме «ЛУПА»;
	в режиме «ОГИБАЮЩАЯ»;
	в режиме «СТОП-КАДР» из сохраненного в памяти протокола;
	текущая и из сохраненного в памяти протокола (наложенное изображение);
	W-развертка (режим «ХОД ЛУЧЕЙ»);
	В-развертка;
Диапазон изменения длительности А-развертки, мкс	1 … 8188
Диапазон изменения задержки А-развертки, мкс	0 … 10 (с шагом 0,1)
Диапазон изменения задержки А-развертки, мкс	10 … 8188 (с шагом 1)
Дополнительные индикаторы дефектоскопа (АСД)	встроенный звуковой индикатор;
	головные телефоны;
	два трехцветных индикатора «ДЕФЕКТ»
Количество стробов (зон временной селекции (ВС)	1 или 2
Регулировка начала и конца зоны ВС, мкс	0 … 10 (с шагом 0,1)
Регулировка начала и конца зоны ВС, мкс	10 … 8188 (с шагом 1)
Количество порогов в зонах ВС для
эхо-метода	3
ЗТМ и теневого метода	1
Величина порога АСД на экране, % высоты А‑развертки	5 … 95 (с шагом 1)
Диапазон измерения времени распространения УЗК, мкс	10 … 8188
Диапазон изменения углов ввода УЗК, град	0 … 90 (с шагом 1)
Диапазон изменения скорости распространения УЗК, м/с	300 … 30000 (с шагом 1)
Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм	1 … 3000
Диапазон измерения толщины (для изделий из стали), мм	0,4 … 3000
Разрешающая способность измерения толщины, мм	0,01
Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб	32
Интерфейс дефектоскопа и внешней ПЭВМ	USB
Тип аккумуляторной батареи	LiIon
Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее	7
Время полного заряда аккумуляторной батареи, ч, не более	5
Масса, кг, не более:
блока электронного (БЭ)	2,65
сетевого адаптера	0,3
Габаритные размеры, мм, не более:
БЭ (без ручки для переноски)	235x190x60
сетевого адаптера	60x119x34

Ультразвуковой дефектоскоп УД3-204 комплект поставки:

Комплект поставки УД3-204 (универсальная версия)

Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и универсальной версией программного обеспечения
Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
Зарядное устройство – сетевой адаптер
Программное обеспечение для ПЭВМ и база данных
Кабель для подключения прибора к ПЭВМ
Головные телефоны (наушники)
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
Сумка для переноски дефектоскопа
Кейс для всего комплекта
Эксплуатационная документация (Руководство по эксплуатации, Паспорт)

Комплект поставки УД3-204 (нефтегазовая версия)

Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтегазовой версией программного обеспечения
Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
Зарядное устройство – сетевой адаптер
Программное обеспечение для ПЭВМ и база данных
Кабель для подключения прибора к ПЭВМ
Головные телефоны (наушники)
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
Сумка для переноски дефектоскопа
Кейс для всего комплекта
Эксплуатационная документация (Руководство по эксплуатации, Паспорт)

Комплект поставки УД3-204 (нефтехимическая версия)

Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтехимической версией программного обеспечения
Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
Зарядное устройство – сетевой адаптер
Программное обеспечение для ПЭВМ и база данных
Кабель для подключения прибора к ПЭВМ
Головные телефоны (наушники)
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
Сумка для переноски дефектоскопа
Кейс для всего комплекта
Эксплуатационная документация (Руководство по эксплуатации, Паспорт)

Комплект поставки УД3-204 (теплоэнергетическая версия)

Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и теплоэнергетической версией программного обеспечения
Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
Зарядное устройство – сетевой адаптер
Программное обеспечение для ПЭВМ и база данных
Кабель для подключения прибора к ПЭВМ
Головные телефоны (наушники)
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
Сумка для переноски дефектоскопа
Кейс для всего комплекта
Эксплуатационная документация (Руководство по эксплуатации, Паспорт)

Комплект поставки УД3-204 (подъемно-транспортная версия)

Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и подъемно-транспортной версией программного обеспечения
Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
Зарядное устройство – сетевой адаптер
Программное обеспечение для ПЭВМ и база данных
Кабель для подключения прибора к ПЭВМ
Головные телефоны (наушники)
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
Сумка для переноски дефектоскопа
Кейс для всего комплекта
Эксплуатационная документация (Руководство по эксплуатации, Паспорт)

Комплект поставки УД3-204 (судостроительная версия)

Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и судостроительной версией программного обеспечения
Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
Зарядное устройство – сетевой адаптер
Программное обеспечение для ПЭВМ и база данных
Кабель для подключения прибора к ПЭВМ
Головные телефоны (наушники)
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
Сумка для переноски дефектоскопа
Кейс для всего комплекта
Эксплуатационная документация (Руководство по эксплуатации, Паспорт)

Комплект поставки УД3-204 (атомноэнергетическая версия)

Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и атомноэнергетической версией программного обеспечения
Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
Зарядное устройство – сетевой адаптер
Программное обеспечение для ПЭВМ и база данных
Кабель для подключения прибора к ПЭВМ
Головные телефоны (наушники)
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
Сумка для переноски дефектоскопа
Кейс для всего комплекта
Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
