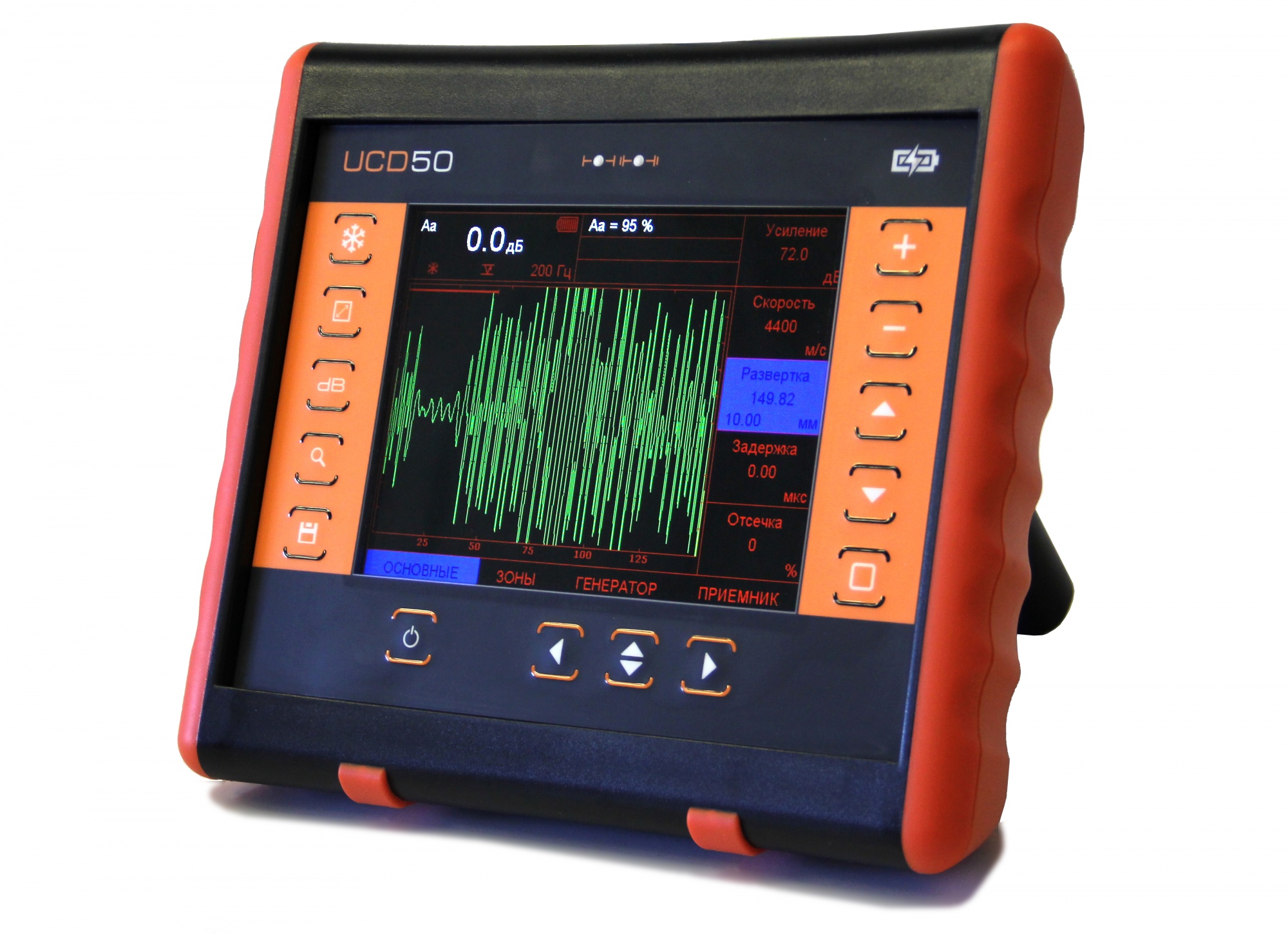

Ультразвуковой низкочастотный дефектоскоп УСД-50 LFS
Загрузка...Новый ультразвуковой дефектоскоп представляет собой низкочастотную версию популярного прибора УСД-50 с усиленным генератором и широкополосным приемником с диапазоном от 25 кГц до 5 МГц. Дефектоскоп имеет яркий и хорошо читаемый при любом освещении TFT-экран 640х480 и массу всего 1,5 кг с аккумулятором.
В низкочастотном дефектоскопе УСД-50 LFS также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом. Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия.
Легкий и удобный дефектоскоп предназначен для ручных применений по контролю композитов, полимеров, углепластика, камня и других материалов с большим затуханием. Широкий частотный диапазон позволяет использовать его также в большинстве стандартных применений по контролю металлов с использованием преобразователей частотой до 5 МГц.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Развертка
- мин.: 0 — 5 мкс
- макс.: 0 — 10 000 мкс
- с шагом 0.01, 0.1, 1, 10, 100 и 1000 мкс
Задержка
- от -20 мкс до 5000 мкс
- с шагом 0.01, 0.1, 1, 10, 100 и 1000 мкс
Максимальная длина контролируемого материала (сталь)
- до 15 000 мм (эхо-режим)
- 60 000 мм (теневой режим)
Скорость УЗК
200 — 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме
0 — 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса
регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс
Частота повторений ЗИ
от 30 до 500 Гц с шагом 1, 10, 100 Гц
Усилитель
широкополосный: 0.025-5 МГц (-3 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB
программируемая
Автоматическая регулировка усиления (АРУ)
нет
Встроенное программное обеспечение для контроля цилиндрических изделий
нет
Подключение датчика оборотов
есть
Временная Регулировка Чувствительности (ВРЧ)
- диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
- построение по 32 точкам
- регулируемая по высоте
- две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД
построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование
положительная или отрицательная полуволна
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка
компенсированная, 0 — 90% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимумусигнала или по переходу через «0»
Измерение амплитуды
- в процентах от высоты экрана,
- в дБ относительно уровня порога в зоне,
- в дБ относительно опорного сигнала,
- в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал
- 480 x 300 точек в стандартном режиме
- 640х480 в полноэкранном режиме
Память
- 200 настроек с А-сигналом
- 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
USB
Разъемы преобразователей
2 х Lemo00
Аккумулятор
Li-ion 10.8В, 5000 mА/ч
Время работы
не менее 10 часов работы от встроенного аккумулятора
Внешнее питание дефектоскопа
блок питания 220В AC / 15 В DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,5 кг с аккумуляторами
