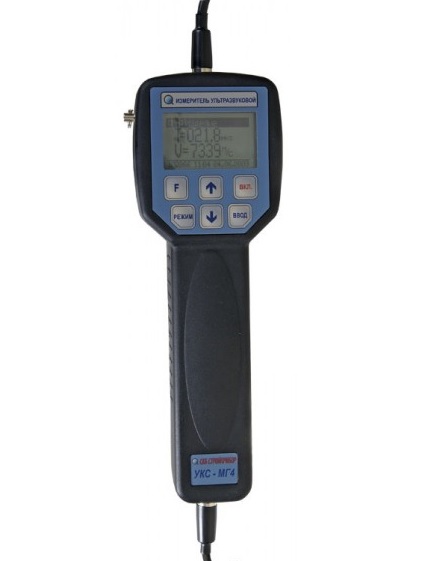

Тестер бетона ультразвуковой УКС-МГ4 (цветной дисплей)

Прибор укс мг4

Прочность – одна из основных характеристик бетона. Для е определения разработан широкий перечень различных методов и основанных на них приборов. Однако наиболее малозатратным, быстрым, достоверным и эффективным является ультразвуковое прозвучивание.

Сферы использования

Этот способ лежит в основе действия  прибора укс мг4. Он используется для решения разноплановых задач, таких как:

• поиск дефектов внутренней структуры железобетонных, монолитных и сборных бетонных изделий;
• определение их прочности;
• оценка прочности силикатного кирпича, других твердых строительных материалов.

Склерометр находит применение на строительных площадках, предприятиях по производству железобетонных изделий и кирпича, при экспертной оценке строящихся и уже введенных в эксплуатацию зданий, жилого и производственного фонда, гидротехнических сооружений мостов, тоннелей, эстакад, других объектов и участков конструкций, имеющих односторонний доступ.

Основные функции

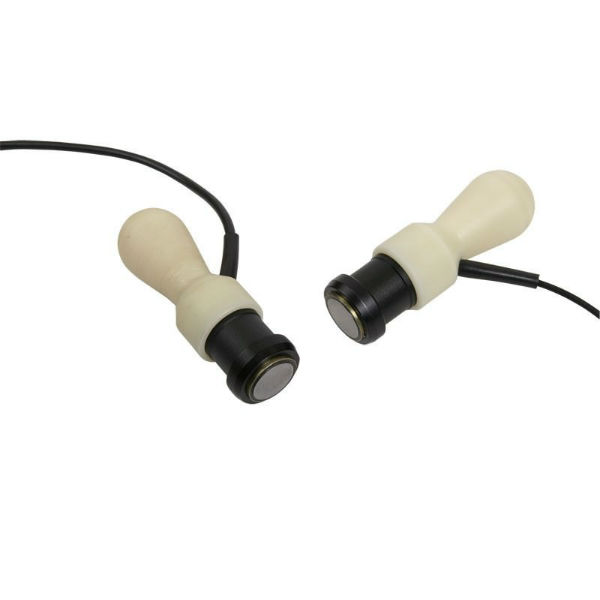

Ультразвуковой прибор укс мг4 – склерометр, в ходе выполнения диагностики реализует методы поверхностного и сквозного прозвучивания. Прибор фиксирует время прохождения УЗ волны и на основе дополнительных данных (толщины изделия – расстояние между датчиками ПЭП) рассчитывает скорость распространения сигнала. На одном участке проводится серия измерений, состоящая из 5-15 замеров. После выбраковки недостоверных, значительно отличающихся от основной массы результатов, вычисляется среднее арифметическое значение и по таблице градуировочных зависимостей делается вывод о прочности материала.

Склерометр укс мг4 обладает и другими полезными функциями:

• поиск дефектов (несплошностей), вызывающих резкое изменение (уменьшение) скорости прохождения волны;
• определение глубины дефектов, выявленных в ходе диагностики;
• исследование бетонов и других стройматериалов, определение их прочности и установка индивидуальных градуировочных характеристик;
• возможность корректировки базовых зависимостей с учетом коэффициента совпадения.

При выполнении измерений нужно следить, чтобы датчик пъезоэлектрического преобразователя  максимально плотно прилегал к поверхности диагностируемого объекта. Появление зазора может исказить результаты замера. Контролировать плотность прилегания можно визуально, для этого в правой части экрана дисплея отображается специальная пиктограмма. На ней фиксируется момент отрыва датчика от поверхности, появление большого разброса значений.

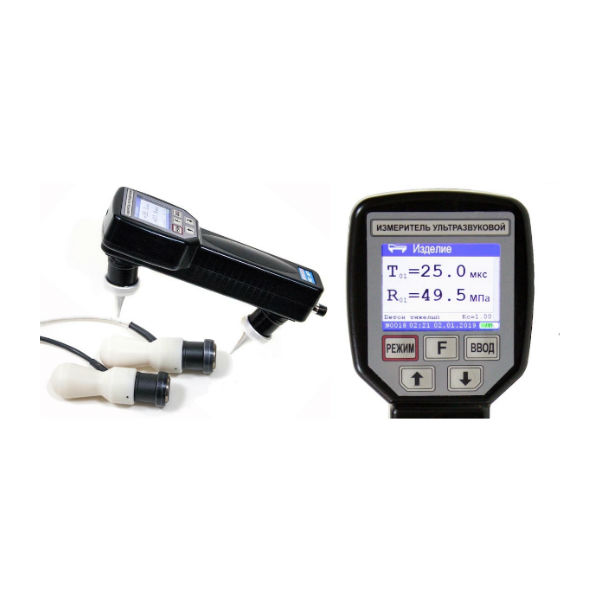

Прибор имеет цветной, увеличенный дисплей с регулируемой подсветкой.

В отличии от предыдущей версии добавлены новые функции:

• корректировка скорости УЗК в зависимости от влажности бетона в соответствии с ВСН 66 30 — 72;
• определение динамического модуля упругости бетона;
• вывод графика УЗК, что позволяет корректировать параметры приемника по наблюдаемому ультразвуковому сигналу.

По спецзаказу прибор может быть снабжен функцией Bluetooth позволяющей проводить беспроводной обмен данными между прибором и планшетом или смартфоном.

Обработка и сохранение данных

Все результаты, полученные в процессе мониторинга, в автоматическом или ручном режиме заносятся во встроенную память прибора в архивном виде. Укс мг4, в отличие от аналогов, имеет два раздельных архива для хранения общих данных и для запоминания информации, полученной с применением индивидуальных градуировочных зависимостей.

В базу данных могут заноситься как все полученные значения, так и только те данные, которые могут считаться достоверными. Кроме значения прочности материала, прибор фиксирует время и дату проведения диагностики, вид и основные параметры стройматериала, коэффициент вариации.

Для дальнейшего сохранения результатов, их анализа, обработки составления отчетов и другой необходимой документации информация может быть передана на персональный компьютер через USB порт.

Прочность и способы ее измерения

Прочность это качество материала, характеризующее его способность сопротивляться разрушению под воздействием внешних и внутренних факторов. Определить ее можно при помощи методов, которые подразделяются на два класса:

• разрушающие, суть которых состоит в механическом воздействии (при помощи гидравлического пресса) на предварительно изготовленные образцы кубической, цилиндрической, пирамидальной формы. Эти способы позволяют определить именно сам показатель прочности;
• второй класс методов, носит название неразрушающие, он более востребован, так как позволяет проводить диагностику непосредственно самого объекта (здания, сооружения, тоннеля, эстакады, моста). Процедура состоит в измерении физических характеристик, которые связаны с прочностью определенными корреляционными зависимостями

Использование неразрушающих (косвенных) методов лежит в основе разработки специализированных приборов для измерения прочности.

Виды измерителей прочности

Измерители прочности – это обширный класс приборов, предназначенных для проведения диагностики строительных материалов (бетона, шлако- и керамзитобетона, кирпича, строительной керамики и так далее). По принципу действия их делят на виды:

• механические;
• электронные;
• склерометры;
• ультразвуковые.

Каждый вид обладает как положительными, так и отрицательными свойствами. Например, метод частичного разрушения является очень трудоемким, в тоже время получаемые с его помощью данные отличаются наибольшей точностью, ведь испытанию подвергаются небольшие образцы, взятые из исследуемого объекта. Кстати, измерители данного типа используют для поверки других приборов.

Наиболее простыми в использовании и позволяющим получать результаты с достаточно высокой степенью точности являются ультразвуковые приборы, например, укс мг4. Их принцип действия основан на измерении времени прохождения ультразвуковой волны от излучателя сквозь толщу материала к приемнику, расположенному с противоположной стороны объекта.

Как известно из физики, скорость волны зависит от структуры материала, в котором она распространяется. Зная время, за которое волна преодолела препятствие (стену здания, балку, ферму) и пройденное ею расстояние (толщину) по известной зависимости можно определить вид материала, его плотность, упругость, прочность. При этом ультразвуковые измерители обладают набором дополнительных функций, что позволяет использовать их в качестве дефектоскопов для поиска трещин, пустот, глубины бетонирования и так далее.

УКС МГ4: назначение

Именно использование ультразвука положено в основу действия измерителя прочности бетона укс мг4. Он востребован на отечественном рынке и пользуется спросом у российских потребителей. Область его применения очень обширна:

• дефектоскопия строительных материалов;
• диагностика горных пород;
• определение прочностных характеристик изделий из бетона и железобетона;
• обследование зданий и сооружений из силикатного камня и кирпича;
• экспертный анализ строящихся и уже эксплуатируемых гидротехнических сооружений;
• оснащение лабораторий научно-исследовательских институтов, занимающихся разработкой новых строительных материалов.

Это далеко не полный список использования укс мг4с ультразвукового прибора для измерения прочности материалов.

УКС МГ4: особенности

Выбирая измеритель прочности в интернет-магазине Pribori24, обратите внимание на ультразвуковой прибор укс мг4. Он совмещает в себе способности склерометра и дефектоскопа, позволяющего с высокой степенью точности определять точное место расположения дефектов (раковин, трещин, пустот), их глубину и протяженность.

Большой объем встроенной памяти позволяет ему «запомнить» большое количество градуировочных характеристик, что расширяет диапазон проводимых с его помощью измерений, позволяет использовать его для легких и тяжелых марок бетона, проводить замера на стадии отвердевания.

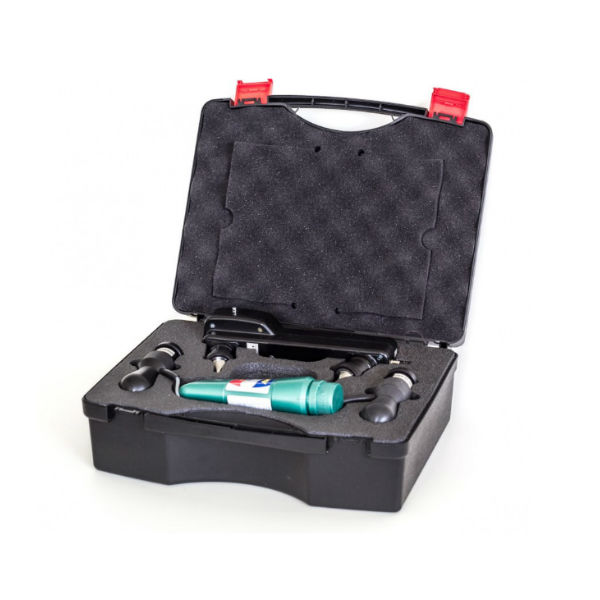

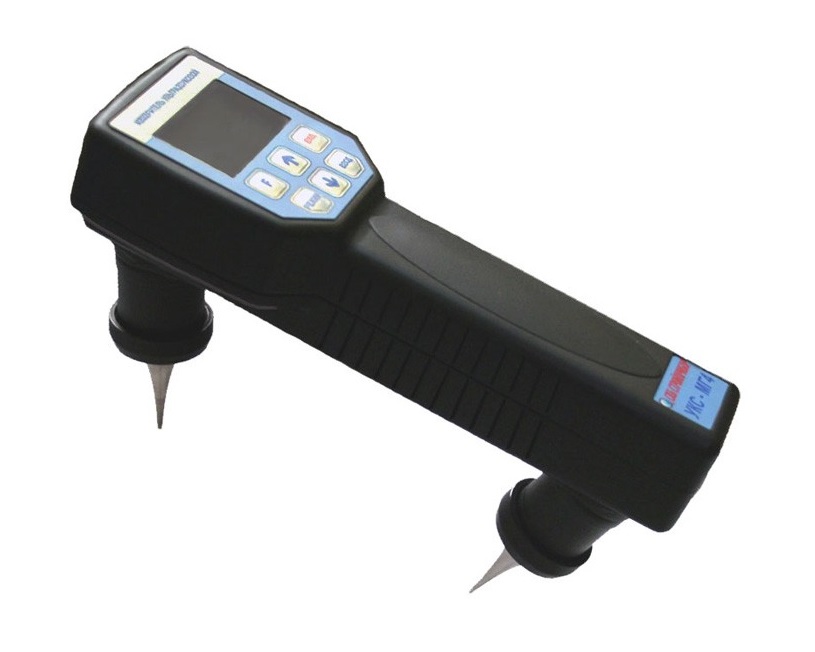

Прибор выполнен в виде моноблока и имеет жестко закрепленные ультразвуковые преобразователи (расстояние между ними равно 120 мм). Форма прибора напоминает скобу, или дверную ручку. В сочетании с небольшим весом это облегчает процедуру выполнения замера, позволяет работать одной рукой, делает его востребованным при необходимости проведения большого количества измерений.

Компания Pribori24 и СКБ Стройприбор давние партнеры. Мы уже долгое время осуществляем взаимовыгодное сотрудничество. Получая все продукцию из цехов и складов завода изготовителя, мы можем гарантировать потребителю высокое качество, надежность, долговечность и низкую цену укс мг4с.

УКС-МГ4 предназначен для контроля дефектов, определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

При работе с прибором УКС-МГ4 используется поверхностный метод прозвучивания.

Основные функции:

• Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
• Определение прочности строительных материалов по установленной градуировочной зависимости
• Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
• Возможность установки индивидуальных градуировок для различных видов стройматериалов
• Определение глубины трещин
• Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
• Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
• Передача информации, полученной в результате измерений, на ПК

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.

Область применения:

• строящиеся и эксплуатируемые здания и сооружения,
• гидротехнические сооружения,
• сооружения с затрудненным двухсторонним доступом к контролируемым участкам,
• предприятия стройиндустрии.
