Ультразвуковой толщиномер В7-287
Загрузка...

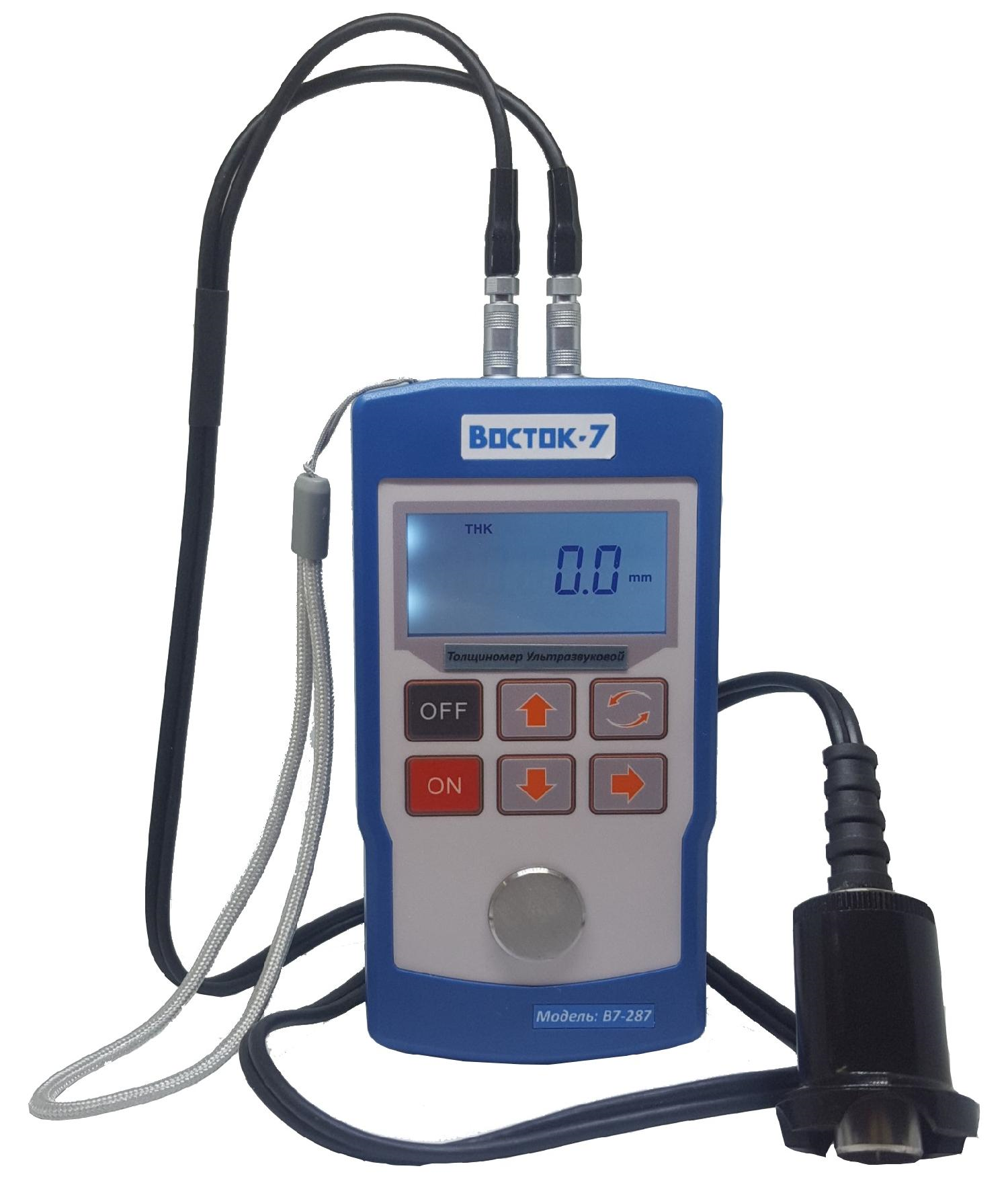

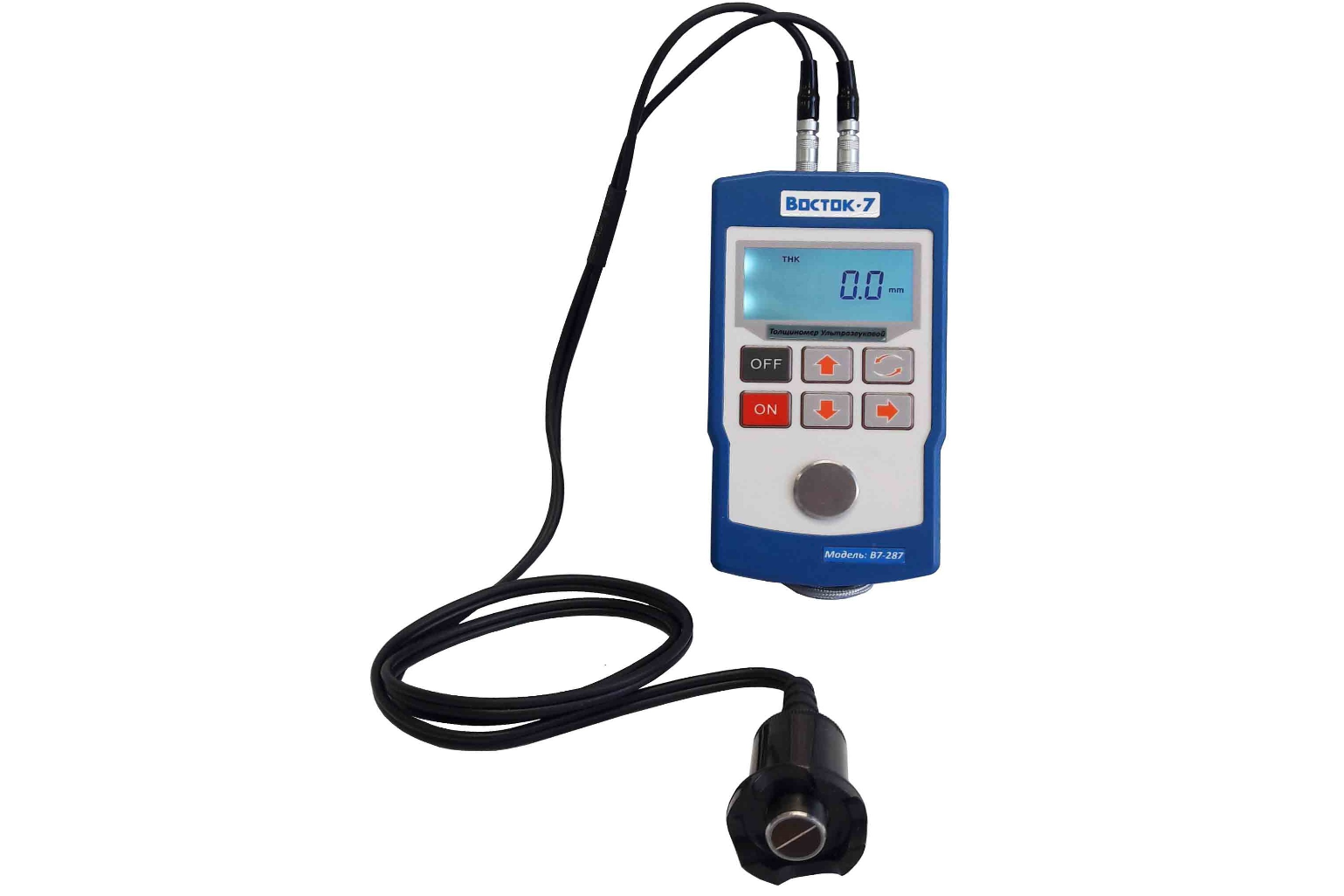

Толщиномер ультразвуковой В7-287 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 300 мм (по стали) с 5 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки.
Принцип действия
Основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.
Технические характеристики толщиномера В7-287:
| Наименование | Параметр |
| Диапазон измерения толщины, мм: преобразователь РТ-5 с пружиной преобразователь РТ-5 без пружины преобразователь СТ-2,5 преобразователь GT-5 преобразователь XT-5 |
от 1,0 до 300,0 от 2,0 до 300,0 от 2,0 до 200,0 от 2,0 до 100,0 от 0,8 до 90,0 |
| Точность (дискретность, шаг отсчёта) измерения, мм | 0,1 |
| Пределы допускаемой погрешности измерений толщины (по стали), мм | |
| -преобразователь PT-5 с пружиной в диапазоне измерений от 1,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 300,0 мм — преобразователь PT-5 без пружины в диапазоне измерений от 1,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 300,0 мм- преобразователь CT-2,5 в диапазоне измерений от 2,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 200,0 мм — преобразователь GT-5 в диапазоне измерений от 2,0 до 90,0 мм включ. в диапазоне измерений св. 90,0 до 300,0 мм — преобразователь XT-5 в диапазоне измерений от 0,8 до 40,0 мм включ. в диапазоне измерений св. 40,0 до 100,0 мм H – измеренное значение толщины, мм |
±(0,005H+0,1) ±(0,01H+1)±0,5 ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1)±(0,005H+0,1) ±(0,01H+1) ±(0,005H+0,1) |
| Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм — для преобразователя с частотой 2 и 5 МГц |
20 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм
— для преобразователя с частотой 2 и 5 МГц |
1.2 |
| Диапазон скорости ультразвука, м/с |
1000…9999 |
| Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
| Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
| К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
3 (1*) |
| Длина кабеля преобразователя, не менее, мм |
900 |
| Температура поверхности контролируемых изделий, °С |
-10…+60 (+400*) |
| Температурный диапазон окружающей среды при работе толщиномера, °С |
0…+35 |
| Верхнее значение относительной влажности при 35 °С, % |
90 |
| Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
| Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 90 |
| Время авто выключения прибора, мин |
3 |
| Гарантийный срок эксплуатации, мес |
12 |
| Габаритные размеры Д*Ш*В, мм |
70*30*125 |
| Масса прибора (без элементов питания), кг |
0,25 |
Комплект поставки толщиномера В7-287:
| Базовая комплектация:
|
К-ВО |
| Блок электронный без батареек |
1 шт. |
| Преобразователь РТ-5 с пружиной (базовый) 5 МГц |
1 шт. |
| Ёмкость 100 мл с контактной смазкой |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
| Методика поверки МП 203-34-2020 |
1 экз. |
| Упаковочный кейс для хранения и переноски |
1 шт. |
| Дополнительная комплектация (по заказу): | |
| Преобразователи различного назначения: РТ-5 без пружины, ХТ-5, GT-5 и CT-5 |
На заказ |
| Калибровочные образцы / меры толщины |
На заказ |
| Контактная смазка для обычного применения и высокотемпературная контактная смазка |
На заказ |
