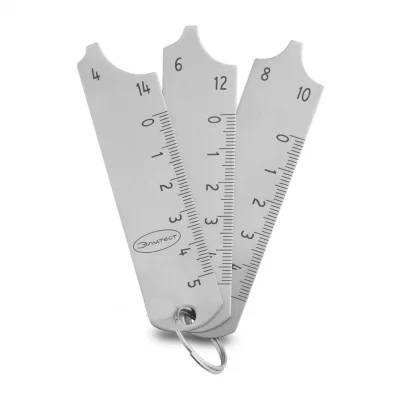

Универсальный шаблон сварщика УШС-2 ЭЛИТЕСТ
Универсальный шаблон сварщика УШС-2 (катетомер, набор радиусных шаблонов) предназначен для визуального контроля катетов угловых швов в тавровых, нахлесточных и угловых соединениях. Помимо выточек,...
Загрузка...В наличии много
420 руб.RUB
Универсальный шаблон сварщика УШС-2 (катетомер, набор радиусных шаблонов) предназначен для визуального контроля катетов угловых швов в тавровых, нахлесточных и угловых соединениях. Помимо выточек, соответствующих размерам катетов, на каждой пластине шаблона нанесена линейка, что позволяет измерять толщину детали и притупление кромки, а также фиксировать длину дефектов. Кольцо, соединяющее пластины, обеспечивает необходимую степень свободы для использования каждой пластиной отдельно, без раскрепления общей связки, что ускоряет процесс контроля.
Технические характеристики УШС-2 ЭЛИТЕСТ:
| Параметр пластины | Ед. изм. | Диапазон измерения | Цена деления | Погрешность |
| Выточки | мм | 4×4; 6×6; 8×8; 10×10; 12×12; 14×14 | – | ±0,20 |
| Шкала | мм | 0–50,0 | 1,0 | ±0,15 |
Контролируемые параметры
| Параметр | Измерение по шкале | Диапазон измерения | Цена
деления шкалы |
Погрешность |
| катет углового шва (k), мм | – | 4×4; 6×6; 8×8; 10×10; 12×12; 14×14 | – | ±0,20 |
| толщина деталей (s), мм | В | 0–50,0 | 1,0 | ±0,15 |
| притупление кромки (c), мм | ||||
| длина дефекта (l), мм |
