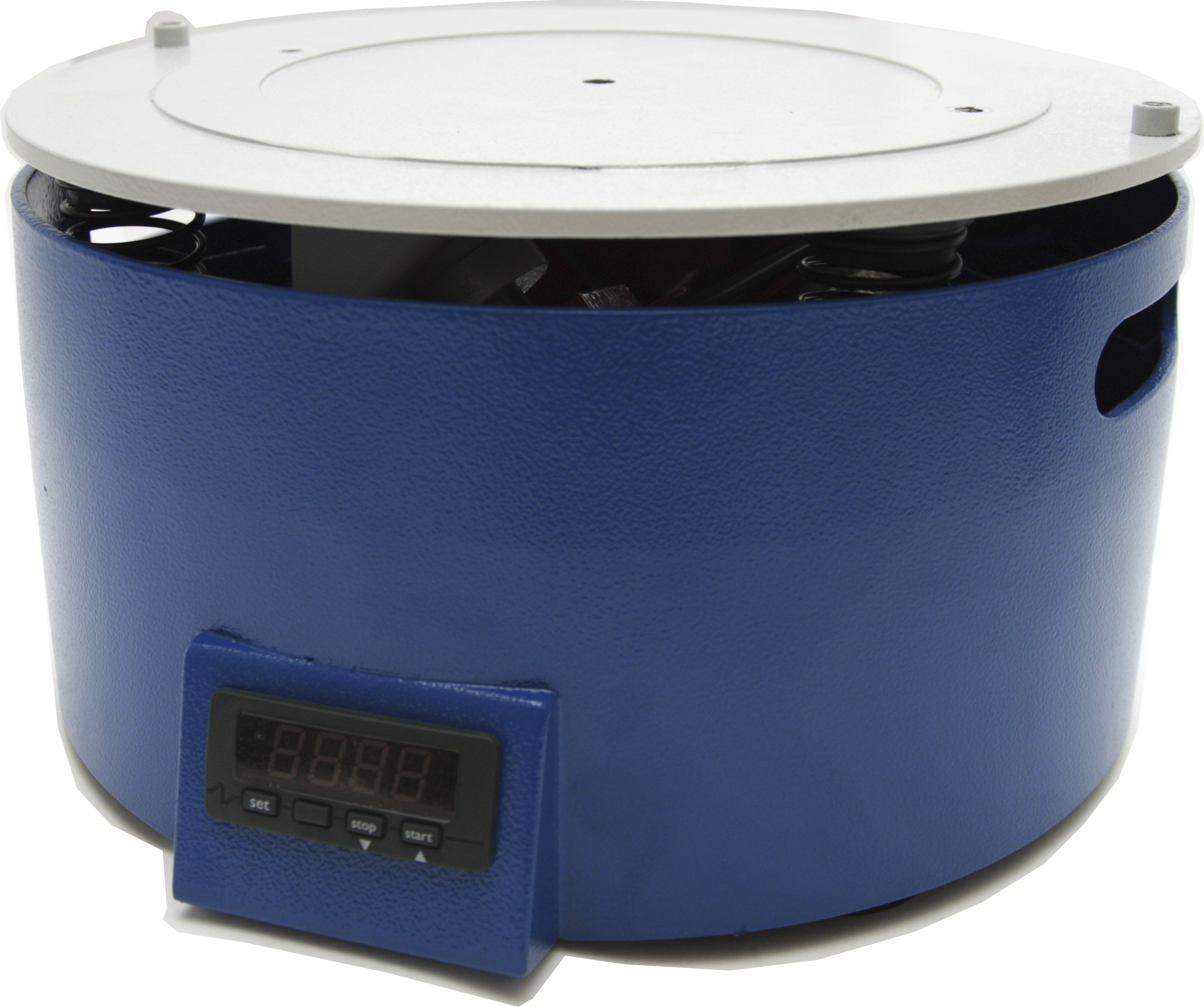

Вибропривод ВП 30Т

Вибропривод ВП 30Т предназначен для сообщения колебаний установленным на него изделиям – ситам анализаторов и грохотов.

Вибропривода — оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, пищевой, химической и фармацевтической.

Описание устройства

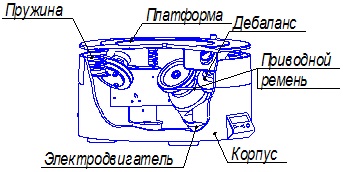

В состав вибропривода входят: корпус, платформа, пружины, дебалансы и электродвигатели.
Платформа выполнена в виде круглой плиты и установлена на корпусе через пружины. На нижнем торце платформы приварены кронштейны с смонтированными в них дебалансными вибраторами. Оси вибраторов размещены под углом к платформе и скрещиваются в пространстве. Вращающий момент от электродвигателей передается на вибраторы через приводные ремни.

Принцип работы

При включении вибропривода в сеть электродвигатели вращают дебалансные вибраторы, которые придают платформе (с установленными на ней элементами) винтовые возвратно-поступательные колебания с частотой вращения вибраторов. Данный вид колебаний обеспечивает движение частиц рассеиваемого материала по спирали от центра к периферии сита по просеивающей поверхности. Амплитуда колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала.

Примеры применения

Цемент, песок, полимеры, стекло, уголь, графит.

Достоинства:

• Возможность использования виброприводов как в составе анализаторов и грохотов, так и в качестве самостоятельных изделий – вибростолов;
• Возможность установки комплектов сит различных диаметров: сита С 12/38, С 20/38,С 20/50, С 20/100, С 30/50, С 30/100;
• Эффективный рассев за счет винтовых возвратно-поступательных колебаний платформы;
• Установка времени работы вибропривода и звуковое оповещение об окончании работы;
• Пониженный уровень шума при работе за счет применения эластичных приводных элементов;

• Низкое энергопотребление.
