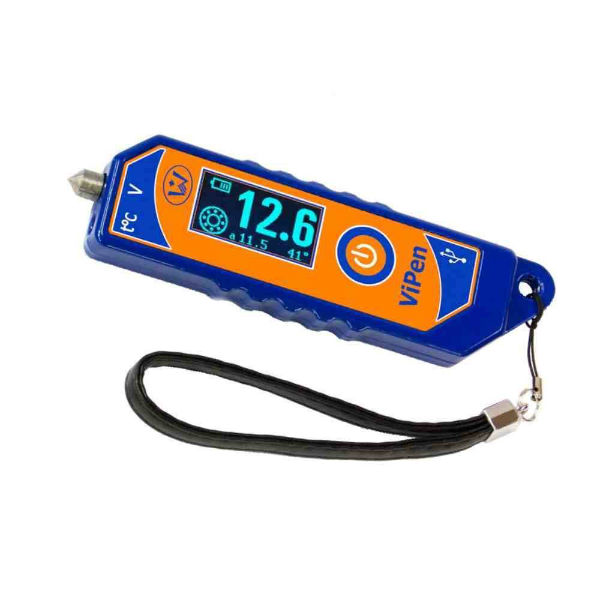

ViPen – виброметр-ручка с оценкой состояния подшипников

Виброметр «ViPen» – это измерение вибрации, температуры, оценка состояния подшипников качения в одном приборе. «ViPen» легко помещается в карман одежды, поэтому он относится к классу виброприборов, которые называются виброручка.

Прибор управляется одной сенсорной кнопкой. При нажатии на кнопку виброметр включается. Пока кнопка нажата, идёт измерение. В момент отпускания кнопки последнее значение фиксируется на экране. Прибор автоматически выключается через 60 секунд для экономии заряда аккумулятора.

 Достоинства виброметра «ViPen»

• В корпусе виброметра два датчика – вибрации и температуры. Это даёт более точную оценку состояния оборудования.
• В приборе яркий и контрастный OLED экран, который работает при температуре от -20 градусов.
• «ViPen» имеет удобный металлический корпус, экран закрыт ударопрочным стеклом. Вес прибора всего 140 грамм.
• Время непрерывной работы от встроенного аккумулятора не менее 8 часов. Этого достаточно для проведения измерений в течение всей рабочей смены.

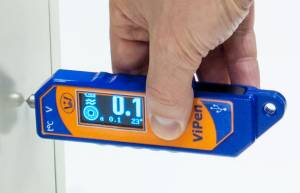

Измерение виброметром «ViPen»

Оперативная оценка технического состояния вращающегося оборудования производится на основании трех важных параметров, измеряемых прибором «ViPen»:

• СКЗ виброскорости в диапазоне 10 ÷ 1000 Гц
• Амплитуда виброускорения
• Температура

Для оценки состояния по вибрации используйте нормы на измеряемые параметры, принятые для данного оборудования стандартами предприятия.

Если такой документ на предприятии отсутствует, то для оценки состояния вращающегося оборудования воспользуйтесь универсальными нормами на вибрацию, которые заданы в паспорте на агрегат или в ГОСТ ИСО 10816-1-97.

Измеренные данные можно обработать на компьютере экспертной программой «Аврора-2000». Скачайте программу с нашего сайта бесплатно. В программе автоматически формируются отчёты, которые включают в себя:

• оценку состояния агрегатов
• заключение о наличии дефектов
• прогноз для планирования сроков проведения ремонтов оборудования

Оценка состояния подшипников качения

Автоматическая оценка технического состояния подшипников качения в приборе «ViPen» производится на основании расчета эксцесса виброускорения.

Эксцесс виброускорения – это соотношение, показывающее превышение ударов от дефектов подшипника относительно общего фона вибрации. Чем сильнее развиты дефекты на поверхностях качения контролируемого подшипника, тем больше величина эксцесса.

На экране прибора техническое состояние подшипника отражается с использованием графического символа подшипника.

Прибор показывает три уровня оценки состояния подшипника:

• Хорошее состояние. В этом случае символ подшипника на экране вращается быстро
• Удовлетворительное состояние. Есть дефекты, символ подшипника на экране вращается медленно
• Предаварийное состояние. Символ подшипника на экране не вращается и мигает

Результаты вибрационной диагностики подшипника в приборе «ViPen» могут быть уточнены данными о температуре подшипниковой стойки. Для измерения температуры используется встроенный датчик – пирометр. Увеличение температуры подшипника всегда связано с проблемами смазки или наличием серьёзных дефектов внутри подшипника.

Метрологическое обеспечение

Прибор прошел все необходимые испытания. Номер прибора в Госреестре 63076-16.

Межповерочный интервал для «ViPen» – 1 год.
