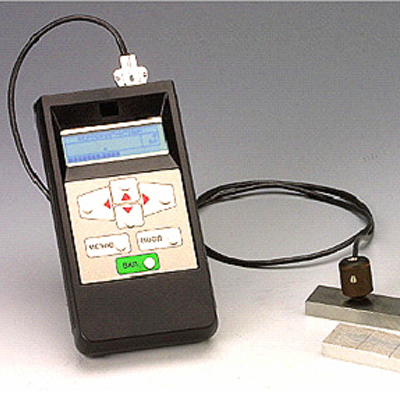

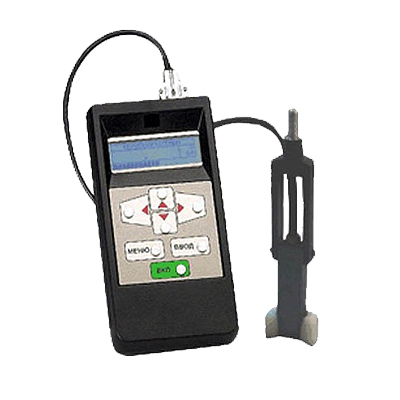

Вихретоковый дефектоскоп 245М
Загрузка...Многофункциональный вихретоковый прибор для обнаружения поверхностных трещин
Гарантия на вихретоковый дефектоскоп 245М: 12 месяцев
Простой вихретоковый индикатор трещин 245М для выявления трещин выходящих на поверхность металлических изделий.
Дефектоскоп 245 М построен по автогенераторной схеме, реализация которой позволяет оснащать прибор датчиками различной конфигурации, размеров и форм.
Вихретоковый дефектоскоп 245М рекомендуется как средство цехового контроля при изготовлении деталей и узлов в машиностроении и т.д.
Дефектоскоп предназначен для применения в цеховых и лабораторных условиях.
Отличительные особенности вихретокового дефектоскопа 245М:
- Высокаячувствительность к выявляемым дефектам.
- Малоевлияние областей с неоднородными физико-механическими свойствами.
- Штатноеоснащение устройством сканирования изделий, адаптирующимся для контроля изделий с различной кривизной поверхности.
- Простотанастройки и применения позволяет использовать дефектоскоп контролерам без специальной подготовки.
- Обеспечение постоянного зазора между рабочей поверхностью датчика и контролируемым изделием существенноувеличиваетресурс работы датчика.
- Современный встроенный микропроцессор играфическийЖК дисплей.
- Интуитивно понятный русскоязычный интерфейс — обеспечивающий работу оператора по принципу «ВКЛЮЧАЙ И ИЗМЕРЯЙ».
|
Вихретоковый дефектоскоп 245М |
|
| Минимальная глубина выявляемой трещины: | 0,2 мм |
| Минимальное раскрытие трещины: | 0,01 мм |
| Минимальная длина выявляемой трещины: | 2 мм |
| Автоматическая сигнализация дефекта: | Световая, звуковая, настраиваемая оператором |
| Подсветка дисплея: | есть |
| Размеры электронного блока дефектоскопа: | 150 х 80 х 30 |
| Питание: | аккумуляторное (возможно использование батареек) |
| Масса прибора: | 0,4 кг |
| Диапазон рабочих температур: | -5 … +40 °С |
ТРЕБОВАНИЯ К КОНТРОЛИРУЕМУ ИЗДЕЛИЮ |
|
| Материал изделия: | ферромагнитный |
| Минимальный радиус кривизны контролируемого изделия: | 20 мм |
| Шероховатость контролируемой поверхности: | 3,2 Ra |
| Допустимая толщина лакокрасочного покрытия: | 0,5 мм |
Принцип работы дефектоскопа вихретокового 245 М
В основу принципа действия дефектоскопа 245М положен метод вихревых токов, возникающих в контролируемом изделии при наложении на него катушки датчика, питаемой переменным током. В зоне нахождения дефекта меняются величина и направление вихревых токов, что фиксируется датчиком прибора. Электронная схема преобразует сигнал с датчика в форму удобную для восприятия информации оператором.
Комплекты поставки вихретокового дефектоскопа 245М
| Электронный блок дефектоскопа | 1 шт. |
| Датчик дефектоскопа | 1 шт. |
| Контрольный образец | 1 шт. |
| Аккумулятор (заранее установлен в прибор) | 1 шт. |
| Зарядное устройство | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Сумка для переноски и хранения | 1 шт. |
Дополнительные принадлежности к вихретоковому дефектоскопу 245М
|
|
|
|
