Газоанализатор водорода ГТВ-1101ВЗ-А
Загрузка...Стационарный газоанализатор ГТВ-1101ВЗ-А предназначен для измерения объемной доли водорода в технологических газовых смесях (азоте и воздухе).
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2359 от 07 июля 2004 г.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2358 от 07 июля 2004 г.
- Область применения: контроль технологических процессов на АЭС.
- Принцип действия – термокондуктометрический.
- Способ забора пробы – диффузионный или принудительный.
- Режим работы – непрерывный.
- Исполнение – атомное.

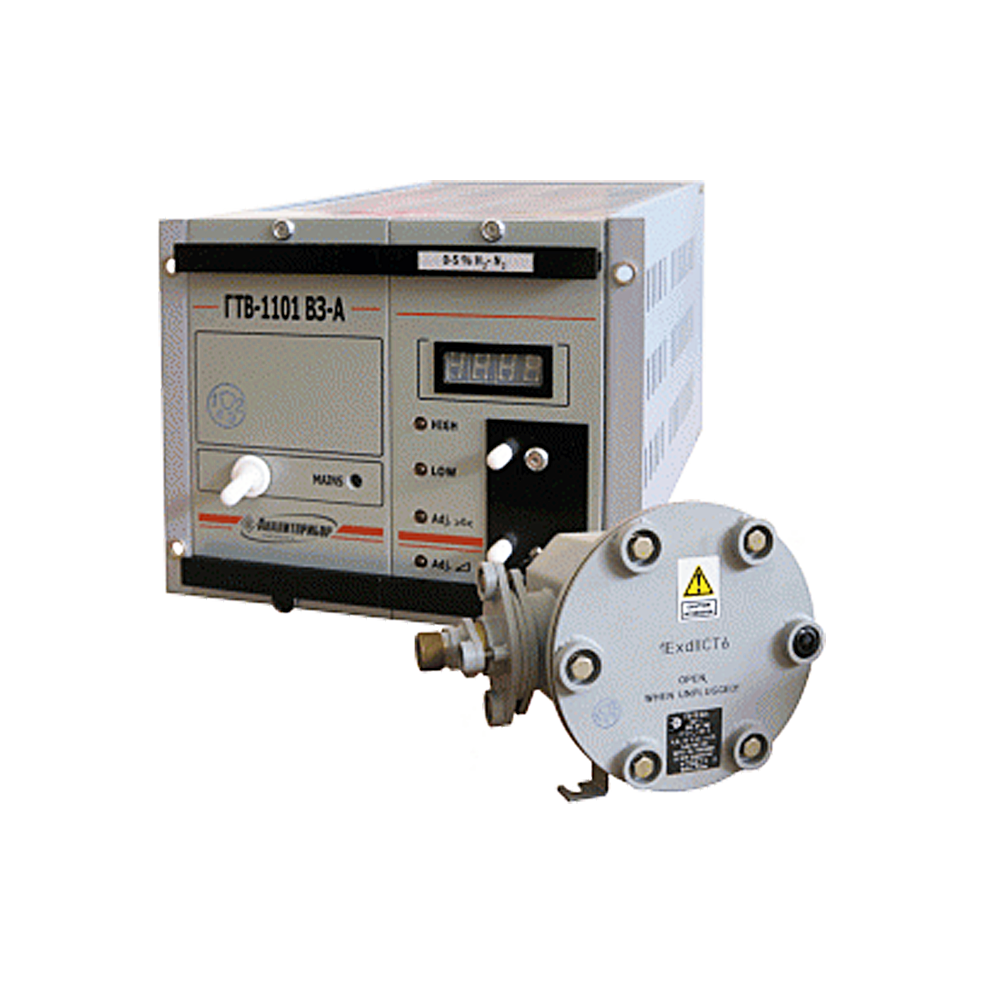

Состав газоанализатора:

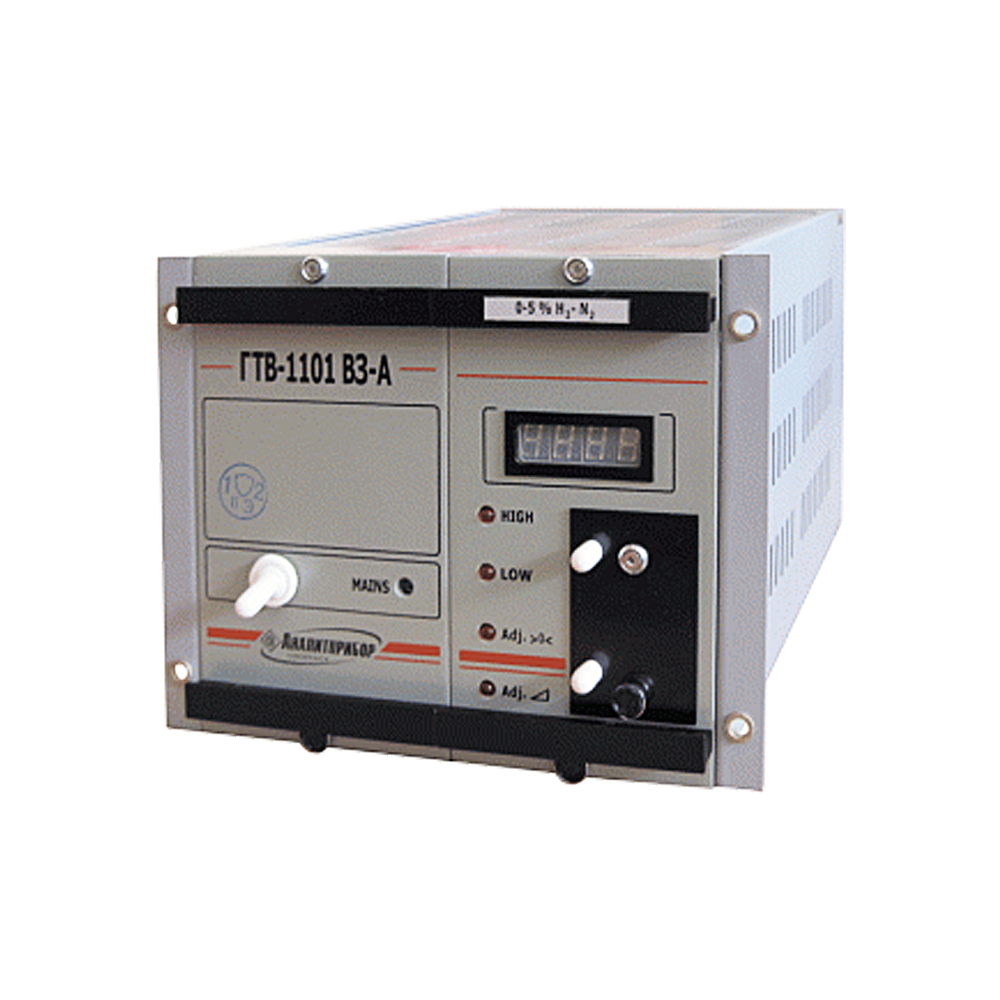

- измерительный преобразователь ИП;
- выносной первичный измерительный преобразователь ПИП (от одного до четырех на один ИП).
Степень защиты корпуса:
- ИП –IP20;
- ПИП – IP65.
Маркировка по взрывозащите:
- ИП – общепромышленное, для установки в не взрывоопасной зоне;
- ПИП – 1ExdIICT6, для установки во взрывоопасной зоне.
Функциональные возможности:
- цифровая индикация содержания измеряемого компонента;
- световая и звуковая индикация при достижении сигнализации «Порог 1» и «Порог 2»;
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации «Порог 1» и «Порог 2»;
- выдачи информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (по заказу) на каждом канале измерения.
Газоанализатор ГТВ-1101ВЗ-А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97).
Газоанализатор ГТВ-1101ВЗ-А относится к I категории сейсмостойкости по НП-031-01.
ГТВ-1101ВЗ-А:
|
Характеристики |
Значения |
Примечание |
| Диапазоны измерений, % об.: |
осн. привед. погрешность, %: ± 4 |
|
| — Н2 в азоте |
0 — 1; 0 — 2; 0 — 3;0 — 5; 0 — 20 |
|
| — Н2 в воздухе |
0 — 1; 0 — 2; 0 — 3 |
|
| Время прогрева, мин, не более |
180 |
|
| Установление показаний, с, не более |
180 |
|
| Наличие 2 порогов сигнализации в пределах диапазона измерений, % |
5 — 90 |
устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений) |
| Выходные параметры: | ||
| — унифицир. выходной сигнал, мА |
0 — 5 или 4 — 20 |
|
| — «сухие» контакты реле |
одна группа |
для каждого порога |
| Температура окружающей среды, °С |
от +5 до +50 |
|
| Параметры измеряемой среды: | ||
| — температура, °С |
от +5 до +50 |
|
| — давление, кПа |
84 — 106,7 |
|
| — влага, г/м3, не более |
6 |
|
| — пыль, г/м3, не более |
0,01 |
|
| — объемный расход, л/мин |
0,7 ± 0,2 |
|
| Питание, В |
220 |
|
| Потребляемая мощность, В·А |
22 |
на один канал |
| Масса, кг, не более: |
при габаритах, мм: |
|
| — датчика |
10 |
260×200×195 |
| — измерительного блока: | ||
| — одноканального |
5 |
285×210×160 |
| — двухканального |
6 |
285×300×160 |
| — трехканального |
7 |
285×400×160 |
| — четырехканального |
8 |
285×480×160 |
| Срок службы, лет, не менее |
10 |
Комплект поставки ГТВ-1101ВЗ-А:
- газоанализатор,
- ЗИП,
- ведомость ЗИП,
- эксплуатационная документация.
