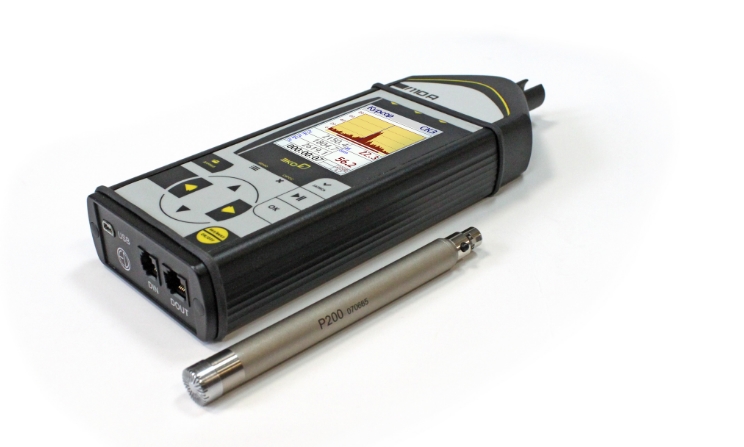

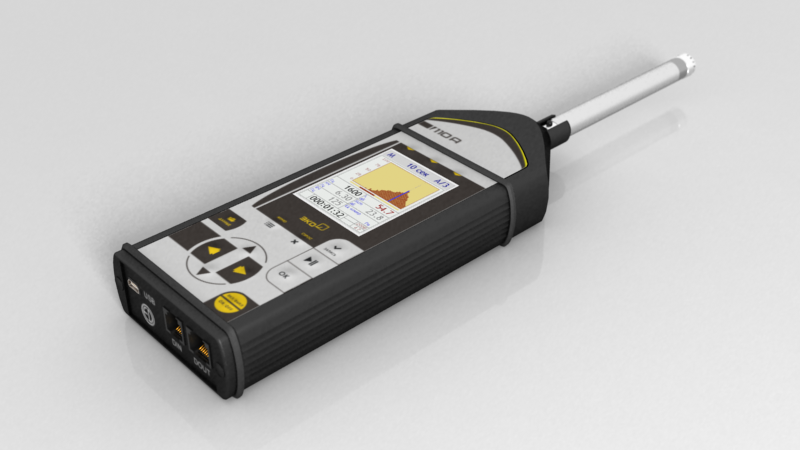

ЭКОФИЗИКА-110А (Белая) комплект Белый Базовый — шумомер, анализатор спектра 1 класса точности с поверкой, предназначенный для измерения шума
Шумомер Экофизика-110А в комплекте Белый Базовый позволяет проводить измерения в следующих частотах:
- измерения инфразвука в диапазоне от 1 Гц до 20 Гц;
- измерения звука в диапазоне от 20 Гц до 12 500 Гц;
- измерения ультразвука в диапазоне от 12 500 Гц до 40 000 Гц.
Экофизика-110А (Белая) Комплект Базовый-110А выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), виброметра (ГОСТ ИСО 8041), анализатора спектров (МЭК 61260).
Области применения прибора шумомера ЭКОФИЗИКА-110А Белая (Базовый-110А):
- Измерение вредных физических факторов (шум, вибрация, инфразвук, ультразвук, электромагнитное излучение и др.) на рабочих местах, в помещениях жилых и общественных зданий в рамках специальной оценки условий труда и производственного контроля;
- Контроль шума на территории предприятий и жилой застройки, в санитарно-защитных зонах; калибровка шумовых карт;
- Измерение шумовых и вибрационных характеристик оборудования и строительных конструкций;
- Измерение звукоизоляции, ударного шума, определение звуковой мощности, оценка разборчивости речи;
- Оценка воздействия вибрации на здания и сооружения;
- Аттестация помещений;
- Научно-исследовательские и опытно-конструкторские работы.
Шумомер ЭКОФИЗИКА-110А (Белая). Комплект «Базовый-110А» поставляется взамен следующих шумомеров, снятых с производства:
- Шумомер-анализатор спектра ОКТАВА-101А
- ОКТАВА-110А
- ОКТАВА-110А-ЭКО
- Экофизика-110А. Комплект ЭкоАкустика-110А и др.
Основные особенности, которые выделяют шумомер Экофизика Белый-Базовый-110А:
- Одновременное измерение звука и воздушного ультразвука;
- Одновременное измерение звука и инфразвука;
- Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В);
- Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей;
- Экофизика-110А обеспечивает прямое подключение измерительного микрофона, датчика вибрации.
Функциональные возможности шумомера Экофизика-110А:
- Измерение уровня звука — класс 1 по ГОСТ 17187-2010 (МЭК 61672-1);
- Прямое подключение микрофонов, вибродатчиков;
- Измерение воздушного ультразвука (до 40 кГц )
- Измерение инфразвука;
- Измерение вибрации, воздействующей на человека – ГОСТ ИСО 8041 (3 компоненты одновременно);

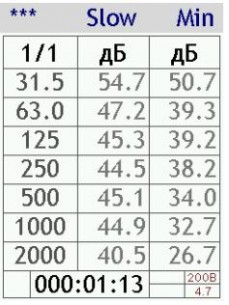

- Октавный, 1/3-октавный и 1/12-октавный анализ;
- Металлический корпус, прочность к внешнему воздействию;
- Автоматическая запись в память результатов измерений и оцифрованных сигналов;
- Режим постобработки записанных сигналов;
- Энергонезависимая память 4 гигабайта;
- Канал телеметрии, дистанционное управление и работа с прибором;

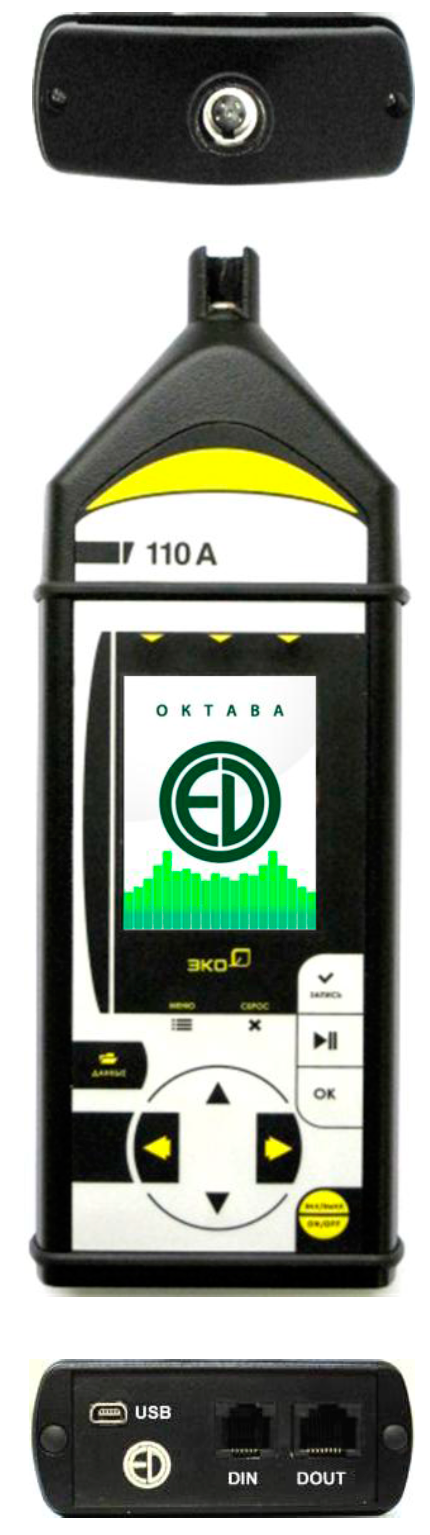

| Особенности индикаторного блока Экофизика-110А (Белая): | |

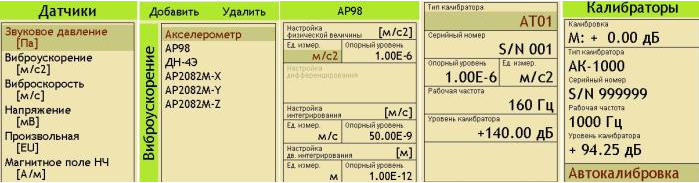

| Диспетчер датчиков | В приборах серии Белая Экофизика имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».
Диспетчер датчиков включает в себя следующие составные части:
Диспетчер датчиков позволяет:
|

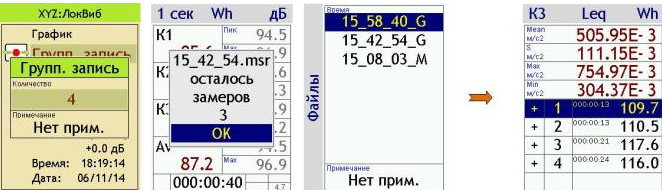

| Групповая запись | Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки.
Белая Экофизика может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).
|

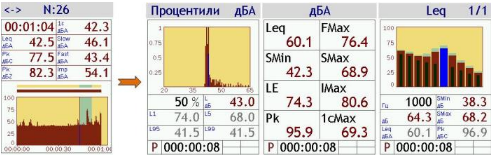

| Хронограмма измерений в реальном времени | Позволяет быстро проанализировать акустические явления непосредственно в контрольной точке. В процессе измерений приборы серии «Белая Экофизика» сохраняют часть результатов в оперативной памяти. В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события). Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.
|
| Анализ хронограмм мультизаписей | Мультизапись — это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин.
Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера. При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.
Примечание. Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-110В (Белая): ЭкоЗвук ЭФБ-110А, Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF, Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF. |

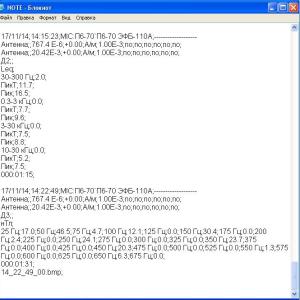

| Электронный блокнот протоколов измерений | В приборах серии Белая Экофизика есть новый вид записи в память: Запись в Блокнот.
Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом. Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране. Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись. |
| Основные технические характеристики измерительно-индикаторного блока ЭКОФИЗИКА-110А в исполнении «110А»: | |
| Количество аналоговых входов | 1 |
| Разъем | Switchcraft-5pin (TB-5M) |
| Напряжение поляризации микрофонов | 0 В, 200 В |
| Совместимые первичные преобразователи | Микрофоны с предусилителями Р200, Р110
IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE Антенны П6-70, П6-71 |
| Питание первичных преобразователей | +/-18 В (биполярное), ток до 10 мА |
| Частотный диапазон | 0,5 Гц — 50 кГц |
| Диапазон входных напряжений | +/-18 В (пик) |
| Совместимые наборы измерительных программ | Инженерная виброакустика-110А, Санитарная виброакустика-110А, Цифровые измерители-DIN |
| Питание | автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА |
| Память | энергонезависимая, более 2 гигабайт |
| Клавиатура | пленочная |
| Индикатор | OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до +50 С |
| Интерфейс | USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков) |
| Диапазон рабочих температур | от минус 10 С до +40 С |
| Рабочая относительная влажность | до 90 % при +40 °С (без конденсата) |
| Атмосферное давление | от 86 кПа до 108 кПа (645-810 мм рт.ст.) |
| Габаритные размеры (без первичных преобразователей) | 238 мм х 86 мм х 35 мм |
| Масса | не более 600 г |
| Технические характеристики Экофизика-110А (Белая) Комплект Базовый-110А в качестве шумомера : | |
| Класс точности | 1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012 |
| Частотные коррекции | A, C, Z, AU; G, FI (общий УЗД инфразвука) |
| Временные характеристики | F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень), LE (звуковая экспозиция) |
| Измеряемые параметры | текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1…L99, гистограмма распределения |
| Уровень собственных шумов с микрофоном ВМК-205 (МК-265) | 17,0 дБА; 22,0 дБС; 26,0 дБZ |
| Максимальные измеряемые уровни звукового давления | 139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201); 160 дБ (для МК401, МК301) |
| Линейный рабочий диапазон (для микрофона ВМК-205, МК-265) | 22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ |
| Технические характеристики Экофизика-110А (Белая) Комплект Базовый-110А в качестве виброметра: | |
| Удовлетворяемые стандарты, показатели точности | ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
| Режимы измерения виброметра | Общая вибрация, Локальная вибрация |
| Количество каналов | 1-3 (определяется типом и количеством вибродатчиков и исполнением) |
| Тип вибропреобразователя | Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые) |
| Измеряемые параметры | три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99 |
| Частотные коррекции общей вибрации (измеряются одновременно) | Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm |
| Частотные коррекции локальной вибрации (измеряются одновременно) | Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh |
| Временные характеристики | СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV |
| Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2 | По входу MIC: 58 — 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh).
По входам X, Y, Z: 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh) |
| Пределы основной относительной погрешности измерения виброускорения на опорной частоте | +/-0,3 дБ |
| Технические характеристики шумометра-анализатора спектра ЭКОФИЗИКА-110А в качестве 1/n-октавного анализатора спектра: | |
| Удовлетворяемые стандарты и показатели точности | Класс 1 по МЭК 61260 |
| Наборы фильтров | октавные, 1/3-октавные фильтры, 1/12-октавные фильтры |
| Диапазон частот анализа в реальном времени для октавных фильтров | ОбВиб-Эко-1,-3: 1 Гц — 125 Гц ЛокВиб-Эко-1, -3: 8 Гц — 1000 Гц ЭкоЗвук: 2 Гц — 16 кГц |
| Диапазон частот анализа в реальном времени для 1/3-октавных фильтров | ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 — 160 Гц ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 — 1250 Гц Анализ-4-EF: 0,8 — 10000 Гц ЭкоЗвук: 1,6 — 20000 Гц Ультразвук-40к: 25 — 40000 Гц Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z) Ультразвук-100к: 25 Гц — 100 кГц |
| Диапазон частот анализа в реальном времени для 1/12-октавных фильтров | Анализ 1/12: 102 — 9800 Гц |
| Линейный рабочий диапазон октавных фильтров | 102 дБ |
| Линейный рабочий диапазон 1/3-октавных фильтров | в диапазоне 0,8 — 125 Гц: 110 дБ в диапазоне 25 — 40000 Гц: 104 дБ в диапазоне 25 Гц — 100 кГц: 100 дБ |
| Линейный рабочий диапазон 1/12-октавных фильтров | 109 дБ |
| Максимальное измеряемое входное напряжение | MIC: 139 дБ отн. 1 мкВ X, Y, Z: 125 дБ отн. 1 мкВ |
Базовый комплект поставки Экофизика-110А-Белая Комплект Базовый-110А:
- Шумомер-анализатор спектра Экофизика-110А-Белая;
- Набор измерительно-программных модулей «Санитарная акустика ЭФБ-110А» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
- Предусилитель микрофонный Р200*;
- Микрофон свободного поля МК-233. Звук, инфразвук, ультразвук от 30 дБА. 12 мВ/Па, 1 Гц…40 кГц (по умолчанию) (или микрофон свободного поля МК-265. Звук, инфразвук от 20 дБА (коммунальные шумы), 50 мВ/Па, 1…20 кГц (альтернатива));
- Адаптер 110А–IEPE (для подключения вибропреобразователя ко входу MIC; входит в базовую комплектацию виброметра для вариантов исполнения «110А»);
- Сумка наплечная;
- Комплект аккумуляторов;
- Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
- Руководство по эксплуатации с формуляром и документом о поверке.
| Состав набора «Санитарная Акустика-110А» | |||
|
Измерительно-программный модуль |
Количество каналов |
Измеряемые величины |
Рекомендации по применению |
| Экозвук |
1 |
Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные Leq (LE) и пиковые (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.
Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц. Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G. Статистика процентилей Ln для корректированных по А уровней звука |
Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.
Любые измерения, которые предписано проводить шумомерами 1 класса точности. Аттестация помещений |
| Ультразвук-40к |
1 |
1/3-октавные спектры 25 Гц — 40 кГц; корректированные уровни с частотными коррекциями A и C | Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций механизмов |
| ЛокВиб-Эко-1 |
1 |
Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация.
Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц. Статистика процентилей Ln для корректированного ускорения |
Измерения локальной вибрации |
| ОбВиб-Эко-1 |
1 |
Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.
Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц. Статистика процентилей Ln для корректированного ускорения |
Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий |
| H-50, E-50 |
1 |
Напряженность магнитного (H) и электрического (E) поля в различных полосах частот в диапазоне от 5 Гц до 50 кГц | Измерения напряженности магнитного и электрического поля промчастоты и в диапазоне до 50 кГц при подключении антенн П6-70 и П6-71 |
По дополнительному заказу для шумомера Экофизика-110А-Белая комплект Базовый-110А поставляется:
- Вибропреобразователь ДН-4-Э, АР98, АР2082М, 317А41, АР2038Р;
- Программное обеспечение Signal + для обработки результатов измерений.
- Калибратор акустический АК-1000
- Ветрозащита
*Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:
- Предусилитель Р200; микрофонные капсюли ВМК-205, МК-265, МК221, МР201, МК233, М201, МК401, МК301;
- Предусилитель Р110; микрофонный капсюль МР201.
Шумомер ЭКОФИЗИКА-110А (Белая). Комплект «Белая ЭкоАкустика-110А» возможно дооснастить следующими комплектующими:
| Цифровой преобразователь: | Измерительные функции: |
|
ДН-4Э
|
Датчик вибрации 1-компонентный, 100 мВ/g, ICP/IEPE |
|
110А-IEPE
|
Адаптер для подключения 1-компонентных вибродатчиков и иных ICP-датчиков к приборам ОКТАВА-110А, ЭКОФИЗИКА-110А |
| 110-IEPE-3-DIN/АР2082 | Цифровой преобразователь трехканальный, реализующий функции трехканального виброметра общей и локальной вибрации. В комплекте с 3-компонентным датчиком АР2082 |
| W-2 | Ветрозащита для шумомера, предназначена для измерений шума при силе ветра от 1 м/с до 5 м/с |
| П3-80-ЕН500 | Одновременное измерение напряженности электрических и магнитных полей в полосах частот 25 Гц, 50 Гц, … 675 Гц, 5-2000 Гц, 2 – 400 кГц, 10-30 кГц |
| П6-70 / П6-71 | Измерение напряженности магнитного (П6-70) и электрического (П6-71) поля в диапазоне частот 5 Гц – 500 кГц. |
| П3-80Е | Измерение напряженности ЭСП |
| П3-81-мТл | Цифровой антенный преобразователь постоянного магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц)
Диапазон: 0,1 — 50 мТл |
| П3-81-мкТл | Цифровой антенный преобразователь слабого постоянного (геомагнитного) магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности)
Диапазон: 1 — 500 мкТл |
| ЭкоТерма-1 | Одновременное измерение параметров температуры и влажности воздуха (в т.ч. точки росы и тепловой нагрузки среды / ТНС), а также атмосферного давления |
|
ТТМ-2-04-DIN
|
Измерение скорости воздушного потока с цифровым выходом DIN |
|
|
Измерение освещенности, яркости и пульсации |
|
АК-1000
|
Калибратор акустический с поверкой |
| Сумка для Экофизики | Сумка для транспортировки |
| Signal + | Комплект программного обеспечение для постообработки результатов измерения (отображение результатов измерения в графическом и табличном виде) |
