Газоанализатор многокомпонентный ИГС-98 Комета-М
Загрузка...

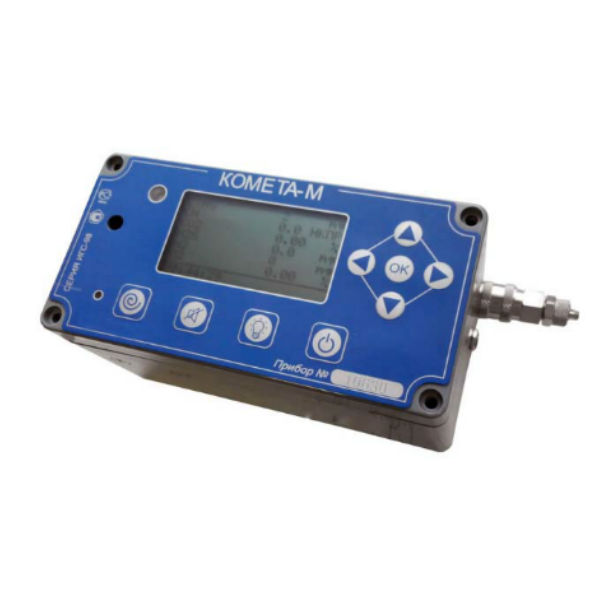

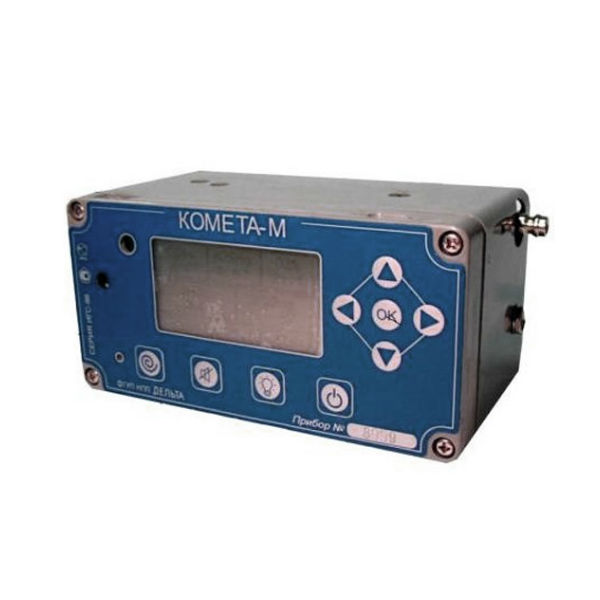

Газоанализатор переносной КОМЕТА-М предназначен для мониторинга воздуха рабочей зоны посредством измерения и цифровой индикации содержания кислорода, токсичных, горючих и вредных газов с выдачей светового и звукового сигналов при достижении порогового уровня концентрации.
Портативный газоанализатор КОМЕТА-М имеет возможность запоминать результаты измерений в съемной карте памяти с последующей передачей их на компьютер для хранения и обработки. Данные сохраняются в отчет, который можно открыть текстовым редактором (WordPad, Блокнот, Microsoft Office Excel). В отчет записывается дата и время измерения, номер прибора, степень зарядки аккумулятора, названия каналов, единицы измерения и концентрация по каждому каналу. Пример отчета в прикрепленных файлах. Карту памяти можно использовать формата SD.
Область применения газоанализатора: промышленные зоны предприятий, рабочие места, колодцы и коллекторы подземных инженерных сетей, канализационные коллекторы и стоки, тепловые и телефонные сети, ТЭК, туннели, цистерны, трюмы и другие помещения, где недостаток кислорода или наличие горючих и токсичных газов представляют угрозу здоровью персонала или взрыва. В зависимости от типа и количества установленных газочувствительных сенсоров газосигнализатор способен одновременно контролировать и индицировать на экране дисплея показания от 1 до 5 газов.
Газоанализатор Комета-М может одновременно измерять до пяти газов из списка:
-
- Метанол CH3OH
- Углекислый газ CO2
- Кислород O2
- Метан CH4
- Угарный газ CO
- Пары спирта C2H5OH
- Сероводород H2S
- Аммиак NH3
- Хлор Cl2
- Формальдегид CH2O
- Водород H2
- Пропан C3H8
- Диоксид азота NO2
- Диоксид серы SO2
- Хлороводород HCl
- Сумма углеводородов
Наиболее востребованная комплектация газоанализатора Комета-М следующая:
-
Газоанализатор КОМЕТА-М НА ПЯТЬ ГАЗОВ:
-
- кислород O2
- метан CH4
- угарный газ CO
- сероводород H2S
- углекислый газ CO2
- плюс поплавковый зонд и карта памяти.
Технические характеристики ИГС-98 Комета-М:
| Характеристики | Значения |
| Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях (δ), % | 25 |
| Погрешность измерения по кислороду при нормальных условиях: | |
| — в диапазоне (12 — 30) % об., абсолютная погрешность (∆), % об. | ± 0,5 |
| — в диапазоне (0,1 — 12) % об., относительная погрешность (δ), % | 25 |
| Относительная погрешность установки уровня порога сигнализации (δ), не более, % | ± 1 |
| Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °С, не более | 0,2 δ |
| Дополнительная погрешность от изменения влажности окружающей среды на каждые 10 %, не более | 0,2 δ |
| Время срабатывания сигнализации Т(0,9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора), с, не более: | |
| — для горючих газов | 15 |
| — для токсичных газов | 45 |
| — для кислорода | 30 |
| Количество газочувствительных сенсоров (зависит от модели газосигнализатора) | от 1 до 5 |
| Сигнализация | световая |
| звуковая (общая на все каналы) | |
| Срок службы сенсоров (среднестатистический), лет: | |
| — для кислорода | до 5 |
| — для остальных газов | до 3 |
| Время непрерывной работы сенсоров (среднестатистическое), лет: | |
| — для кислорода | 5 |
| — для остальных газов | 3 |
| Условия эксплуатации: | |
| — температура окружающей среды, °С | от -30 до +50 |
| — относительная влажность, % | 30 … 95 |
| — атмосферное давление, кПа | 84 … 120 кПа (630 … 900 мм рт. ст.) |
| Электрическое питание от внутреннего аккумулятора, В | 3,7 |
| Время непрерывной работы без подзарядки, ч, не менее | 12 |
| Габаритные размеры (с чехлом), мм, не более | 170×80×85 |
| Масса, г, не более | 700 |
| Рабочий диапазон температур, °С: | |
| — холодоустойчивое исполнение | от -30 до +50 |
| — исполнение для нормальных условий | от -20 до +40 |
| Рабочий диапазон относительной влажности, % | 30 … 95 |
| Режим установки «0»: | |
| — автокалибровка | есть |
| — принудительная калибровка | есть |
| Периодичность поверки | не реже 1 раза в 12 мес. |
| Регулируемая производительность микронасоса, см3/мин | 600 — 800 |
| Уровень взрывозащиты | 1ExdiaIIВT4/Н2 Х |
| Уровень защиты корпуса | IP54 |
Базовые пороги сигнализации КОМЕТА-М:
| Контролируемое вещество | 1-й порог | 2-й порог | Чувствительность |
| Аммиак NH3 | 20 мг/м3 | 60 мг/м3 | 1 мг/м3 |
| Хлор Cl2 | 1 мг/м3 | 10 мг/м3 | 0,1 мг/м3 |
| Кислород O2 | 18 % об. | 23 % об. | 0,2 % об. |
| Угарный газ CO | 20 мг/м3 | 100 мг/м3 | 1 мг/м3 |
| Этанол C2H5OH | 1 г/м3 | нет | 0,01 г/м3 |
| Диоксид азота NO2 | 2 мг/м3 | нет | 0,1 мг/м3 |
| Диоксид серы SO2 | 10 мг/м3 | нет | 1 мг/м3 |
| Водород H2 | 0,8 % об. | нет | 0,01 % об. |
| Метан CH4 | 1 % об. | нет | 0,01 % об. |
| Пропан C3H8 | 0,4 % об. | нет | 0,01 % об. |
| Пары углеводородов CxHy | 0,2 % об. | нет | 0,01 % об. |
| Сероводород H2S | 3 мг/м3 | 10 мг/м3 | 0,5 мг/м3 |
| Формальдегид H2CO | 0,5 мг/м3 | нет | 0,1 мг/м3 |
| Диоксид углерода СО2 | 0,5 % об. | нет | 0,01 % об. |
| Хлористый водород HCl | 1 мг/м3 | нет | 0,1 мг/м3 |
Измеряемые газы, сенсоры и пороги, выставляемые по умолчанию:
| Газ | Принцип действия | Пороги | Сенсор | Производитель | Диапазон |
| Углекислый газ CO2 | оптический | один 0,5 % | MSH-P/CO2/3/V/P | Dynament | 0 — 5 % |
| Углекислый газ CO2 | оптический | по заказу | MSH-P/HCO2/3/V/P | Dynament | 0 — 100 % |
| Кислород O2 | электрохимический | ниже 18 % выше 23 % | OKSIK 3 | Oxonium | 0 — 30 % |
| Кислород O2 | электрохимический | ниже 18 % выше 23 % | OKSIK 16 | Oxonium | 0 — 100 % |
| Оксид углерода CO | электрохимический | два 20 мг/м3 и 100 мг/м3 | Eco-Sure CO (2e) | SixthSense | 0 — 500 ppm |
| Сероводород H2S | электрохимический | два 3 мг/м3 и 10 мг/м3 | SureCell — H2S(H) | SixthSense | 0 — 100 ppm |
| Аммиак NH3 | электрохимический | два 20 мг/м3 и 60 мг/м3 | NH3/MR-100 | Membrapor | 0 — 100 ppm |
| Серы диоксид SO2 | электрохимический | один 10 мг/м3 | SO2/MF-20 | Membrapor | 0 — 20 ppm |
| Азота диоксид NO2 | электрохимический | один 2 мг/м3 | NO2/M-20 | Membrapor | 0 — 20 ppm |
| Формальдегид H2CO | электрохимический | один 0,5 мг/м3 | CH2O/C-10 | Membrapor | 0 — 10 ppm |
| Хлороводород HCl | электрохимический | один 5мг/м3 | HCl/M-20 | Membrapor | 0 — 20 ppm |
| Хлор Cl2 | электрохимический | два 1 мг/м3 и 20 мг/м3 | SureCell-Cl2 | SixthSense | 0 — 20 ppm |
| Метан CH4 | оптический | один 1 % | MSH-P/HC/5/V/P | Dynament | 0 — 5 % |
| Метан CH4 | термокаталитический | один 1 % | ДТК или ДТЭ | 0 — 5 % | |
| Водород H2 | термокаталитический | один 0,8 % | ДТК или ДТЭ | 0 — 4 % | |
| Пропан / бутан | термокаталитический | один 0,4 % | ДТК или ДТЭ | 0 — 4 % | |
| Сумма углеводородов | термокаталитический | один 0,2 % | ДТК или ДТЭ | 0 — 4 % | |
| Этанол C2H5OH | термокаталитический | один 1 г/м3 | ДТК или ДТЭ | 0 — 10 г/м3 |
