Газосигнализатор ИГС-98 Бином-В (полупроводниковый сенсор)
Загрузка...
Газоанализатор переносной Бином-В (полупроводниковый сенсор) предназначен для непрерывного автоматического измерения концентрации суммы углеводородов.
Диапазон измерения 0 — 3 %. Порог срабатывания по умолчанию один 0,4 %. В газоанализаторе Бином-В используется сенсор на сумму углеводородов термокаталитический CH-A3 (Alpha Sense, Великобритания), полупроводниковый MSGS-3002 CH 56mW (MICROSENS SA Швейцария) или оптический.
Для измерения малых концентраций паров углеводородов, концентрации до 1000 мг/м3, используется полупроводниковый сенсор СГ2140-А1. Разрешение данного сенсора 50 мг/м3, а порог чувствительности 100 мг/м3. В случае использования полупроводникового сенсора и необходимости измерения малых концентраций углеводородов прибор настраивается на пороги 300 мг/м3 и 900 мг/м3.
Цифровая трех- разрядная матрица показывает концентрацию газа в указанной в паспорте размерности, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами). Газоанализатор оснащается встроенным зарядным устройством. Зарядка осуществляется номинальным напряжением 12 вольт (возможно использование источников питания в диапазоне от 7 вольт до 16 вольт) мощность не менее 6 Вт. Во время зарядки на правой боковой панели прибора, рядом с разъемом питания, светит красный индикатор. По окончании зарядки он тухнет.

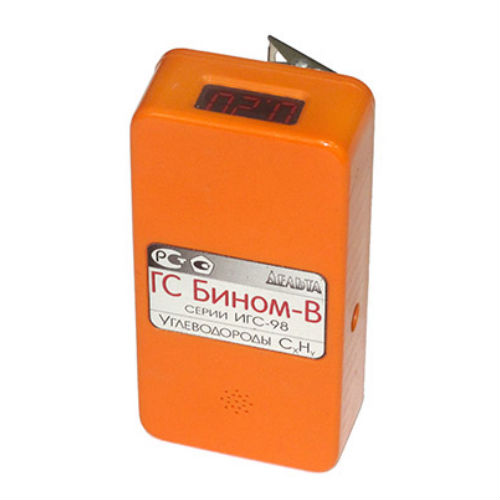

Конструктивно индивидуальный газоанализатор выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического излучателя звука и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней панели расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой панели расположено отверстие для доступа воздуха к сенсору.
Параметры возможных исполнений газосигнализатора Бином-в:
| Диапазон измерения углеводородов (CxHy) | 1-й порог | 2-й порог | Чувствительность | Тип сенсора |
| 0…5 % об. | 0,2 % об. | 0,4 % об. | 0,01 % об. | оптический |
| 0…2900 мг/м3 | 300 мг/м3 | 900 мг/м3 | 100 мг/м3 | полупроводниковый |
| 0…2,9 % об. | 0,2 % об. | 0,4 % об. | 0,01 % об. | термокаталитический |
Технические характеристики ИГС-98 Бином-В:
| Относительная погрешность измерения в нормальных условиях (н.у.) | 25 % |
| Время срабатывания сигнализации Т (0,9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора), не более:— термокаталитический и полупроводниковый сенсор
— оптический сенсор |
15 с60 c |
| Сигнализация газосигнализатора:— световая — звуковая— цифровая |
цифровая матрица сирена 95 дВ |
| Электрическое питание от внутреннего источника пост. тока | 3,6 В |
| Время работы без подзарядки аккумуляторов, час— термокаталитический и полупроводниковый сенсор
— оптический сенсор |
206 |
| Габариты газосигнализатора Бином-В, мм | 100х50х25 |
| Масса, не более, кг:— комплект газосигнализатора Бином-В
— зарядное устройство |
0,150,1 |
| Срок службы газосигнализатора, не менее, лет | 10 |
| Срок службы сенсорного модуля, не менее, лет:— термокаталитический и полупроводниковый сенсор
— оптический сенсор |
35 |
| Рабочий диапазон отн. влажности, % | от 30 до 95 |
| Рабочий диапазон температур:— исполнение для нормальных условий
— холодоустойчивое исполнение |
-20°С до +40°С- 30°С до +50°С |
| Степень пылевлагозащиты газосигнализатора Бином-В | IP54 |
| Уровень защиты газосигнализатора | 1ExdiaIIВТ4/Н2 Х |
| Периодичность поверки | 1 раз в год |
| Гарантийный срок | 1 год |
Комплектация ИГС-98 Бином-В:
- газосигнализатор Бином-В — 1 шт.,
- зарядное устройство (ЗУ) для газосигнализатора — 1 шт.,
- паспорт — 1 шт.,
- руководство по эксплуатации (на партию) — 1 шт.,
- методика поверки (на партию) — 1 шт.,
- упаковка — 1 шт.
