Газосигнализатор оксида углерода (CO) стационарный Мак-СВ ИГС-98 исполнение 011

азоанализатор стационарный Мак-СВ предназначен для непрерывного автоматического измерения концентрации монооксида углерода (CO) и выдачи светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле (при заказе выносного блока силовых реле). Газосигнализатор Мак-СВ имеет индикацию концентраций газов на цифровом светодиодном индикаторе.

Область применения газоанализатора Мак-СВ — атмосфера рабочей зоны, где возможно превышение концентрации оксида углерода (CO).

Устройство и принцип работы газосигнализатора МАК-СВ исполнение 011

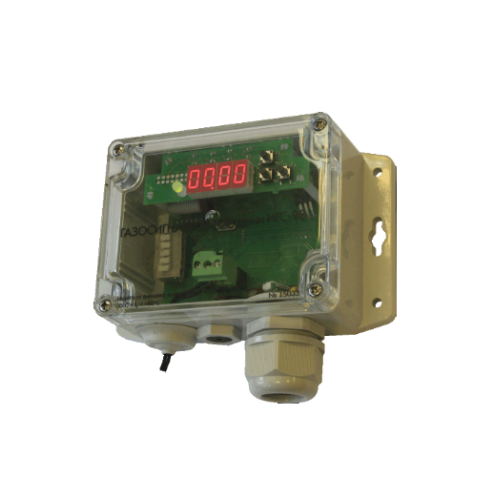

Конструктивно газосигнализатор Мак-СВ исп. 011 выполнен в корпусе из поликарбоната с прозрачной крышкой.

На корпусе газосигнализатора имеются: гермоввод для кабеля электропитания и выходного сигнала, излучатель звука, фланцы с отверстиями для крепления.

В корпусе газосигнализатора размещены: основная печатная плата и плата индикации и управления.

Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.

Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит информацию на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА. Помимо цифровой индикации газосигнализатор Мак-СВ имеет световую и звуковую сигнализацию.

Газосигнализатор Мак-СВ исп. 011 имеет три выходных управляющих сигнала мини-реле: Порог1, Порог2 и Неисправность.

На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 — ALARM2, Неисправность — ALARM0. Нагрузка не более 100мА на каждом контакте.

В случае превышения концентрацией газа установленного Порога 1 светодиод меняет цвет на красный и начинает мигать, одновременно подается прерывистый звуковой сигнал и появляется напряжение на контакте ALARM 1.

Если порогов два, то при превышении Порога 2 частота световой и звуковой сигнализации увеличивается и появляется напряжение на контакте ALARM 2.

При снижении концентрации газа ниже Порога 1 и Порога 2 (или повышении выше Порога 1 для кислорода) отключается сигнализация и пропадает напряжение на контактах ALARM 1 и ALARM 2.

Если газосигнализатор исправен, то выход Неисправность выдает сигнал (напряжение 24В). В случае неисправности газосигнализатора или отсутствия питания светодиод меняет свой цвет на оранжевый, при этом на индикаторе появляется надпись «FOUL» (ошибка), на выходе Неисправность отсутствует сигнал (напряжение становится равным нулю).

При необходимости подключения внешних силовых устройств, при срабатывании сигнализации, когда недостаточно 24В при токе 100мА, используется блок внешних силовых реле.

Принцип действия схемы контроля концентраций токсичных газов газоанализатора Мак-СВ основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации оксида углерода в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Цифровая трёхразрядная матрица Мак-СВ показывает концентрацию оксида углерода (CO) в мг/м3.

При достижении концентрации контролируемого газа величины установленного порога включаются прерывистая световая (красный светодиод) и звуковая (сирена) сигнализации, а также срабатывают управляющие мини-реле.

Питание газосигнализатора Мак-СВ осуществляется от внешнего источника постоянного тока, обеспечивающего непрерывную работу прибора в течение длительного времени, или от сети 220 В (дополнительно необходимо приобрести блок питания или сетевой адаптер). Блок питания НЕ ВХОДИТ в комплект газосигнализатора Мак-СВ.

Высота установки датчика МАК-СВ

Газосигнализаторы Мак-СВ (Мак-С) для контроля оксид углерода (угарный газ), размещают в рабочей зоне на высоте 1,0 — 1,5 м над уровнем пола или площадки, в местах постоянного или временного пребывания обслуживающего персонала.

Газоанализаторы Мак-СВ исп. 011 соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2 (при поставке — кабель МКШ 3-0,35 мм2), позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии номерами в разъеме. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.
