Измеритель Bridge Cam карманный ЭЛИТЕСТ
Измерительный шаблон сварщика Bridge Cam карманный предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Особенностью данного шаблона является...
Загрузка...В наличии много
3100 руб.RUB

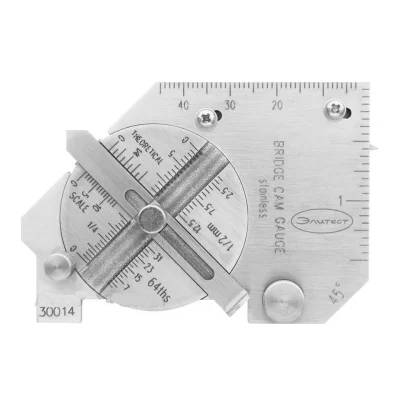

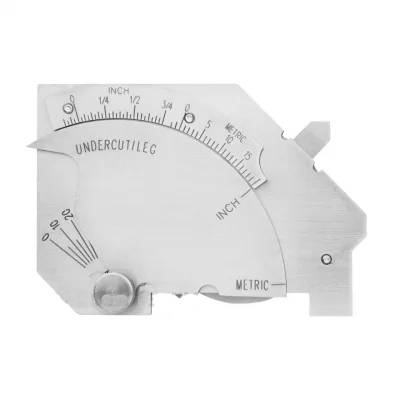

Измерительный шаблон сварщика Bridge Cam карманный предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Особенностью данного шаблона является наличие поворотного диска (8), с нанесенными метрическими и дюймовыми шкалами для измерения фактической толщины углового шва, и теоретическими шкалами в миллиметрах и дюймах для определения катета вогнутого углового шва. Также данный шаблон обладает самыми малыми габаритами среди всех шаблонов серии «Bridge Cam».
Технические характеристики Bridge Cam ЭЛИТЕСТ:
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | град. | 0–60 | 5 | ±2,5 |
| Б | мм | 2,0–0–20,0 | 1,0 | ±0,25 |
| В | 0–13,0 | 1,0 | ±0,25 | |
| Г | 0–13,0 | 0,5 | ±0,25 | |
| Е | 0–45,0 | 1,0 | ±0,15 | |
| Д | дюйм | 1/8–0–3/4 | 1/32 | 1/8 |
| Н | 0–1/2 | 1/16 | 1/8 | |
| С | 0–1/2 | 1/64 | 1/8 | |
| Ж | 0–1½ | 1/16 | 1/8 |
Вес, не более: 95 г
Материал: нержавеющая сталь
Контролируемые параметры:
| Параметр | Измерение по шкале* | Диапазон измерения | Цена деления | Погрешность измерения | |
| Подготовка к сварке | толщина деталей (s), мм | Е | 0–45,0 | 1,0 | ±0,15 |
| притупление кромки (c), мм | |||||
| угол скоса кромки (β), град. | А | 0–60 | 5 | ±2,5 | |
| глубина скоса кромки (h1), мм | Б | 0–2,0 | 1,0 | ±0,25 | |
| смещение кромок (h2), мм, относительно верхней детали | |||||
| (h2) относительно нижней детали | 0–20,0 | ||||
| Стыковой шов | выпуклость стыкового шва (g1)
и его корня (g2), мм |
||||
| вогнутость стыкового шва (g3)
и его корня (g4), мм |
0–2,0 | ||||
| Угловой шов | фактическая толщина углового шва (a), мм |
Г | 0–13,0 | 0,5 | ±0,25 |
| катет выпуклого и нормального углового шва (k), мм | Б | 0–20,0 | 1,0 | ±0,25 | |
| катет вогнутого углового шва (kвогн.), мм | В | 0–13,0 | 1,0 | ±0,25 | |
| Дефекты | длина дефекта (l), мм | Е | 0–45,0 | 1,0 | ±0,15 |
| глубина дефекта, чешуйчатости, западания между валиками (h3), мм | Б | 0–2,0 | 1,0 | ±0,25 | |
*Параметры, контролируемые по шкалам (Б), (В), (Г) и (Е), можно измерить в дюймах, используя шкалы (Д), (Н), (С) и (Ж) соответственно.
