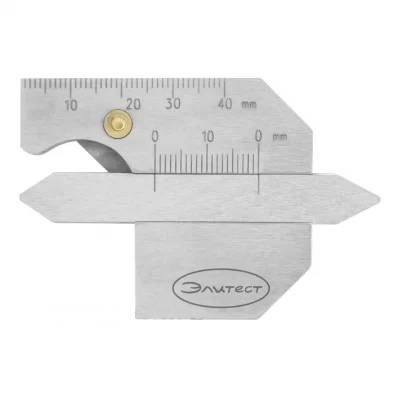

Измеритель WG01 ЭЛИТЕСТ
Измеритель сварных соединений WG01 предназначен для визуально-измерительного контроля стыкуемых деталей и параметров сварного шва.
Загрузка...В наличии много
2000 руб.RUB
Измеритель сварных соединений WG01 предназначен для визуально-измерительного контроля стыкуемых деталей и параметров сварного шва.
Технические характеристики WG01 ЭЛИТЕСТ:
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | град. | 0–60 | 5 | ±1 |
| Б | мм | 0–20,0 | 1,0 | ±0,20 |
| В | мм | 0–40,0 | 1,0 | ±0,15 |
| Г | мм | 0–20,0 | 1,0 | ±0,20 |
| Д | мм | 0,5–3,5 | 0,5 | ±0,25 |
Справочные размеры, мм:
Вес, не более: 90 г
Материал: нержавеющая сталь
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Подготовка к сварке | толщина деталей (s), мм | В | 0–40,0 | 1,0 | ±0,20 |
| притупление кромки (c), мм | |||||
| угол скоса кромки (β), град. | А | 0–60 | 5 | ±1 | |
| зазор между деталями (b), мм | Д | 0,5–3,5 | 0,5 | ±0,25 | |
| глубина скоса кромки (h1), мм | Б | 0–20,0 | 1,0 | ±0,20 | |
| смещение кромок (h2), мм | Б, Г | ||||
| Стыковой шов | выпуклость стыкового шва (g1)
и его корня (g2), мм |
||||
| вогнутость стыкового шва (g3)
и его корня (g4), мм |
Б | 0–20,0 | 1,0 | ±0,20 | |
| Угловой шов | фактическая толщина углового шва (a), мм |
1,0–13,0 | |||
| катет углового шва (k), мм | Б, Г | 0–20,0 | 1,0 | ±0,20 | |
| Дефекты | длина дефекта (l), мм | В | 0–40,0 | 1,0 | ±0,15 |
