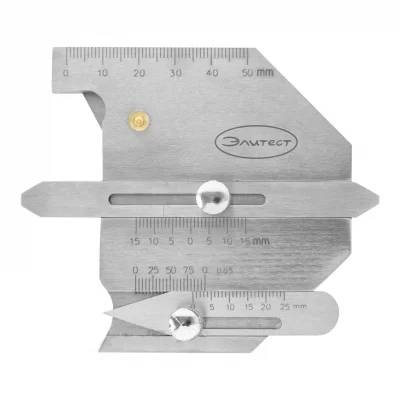

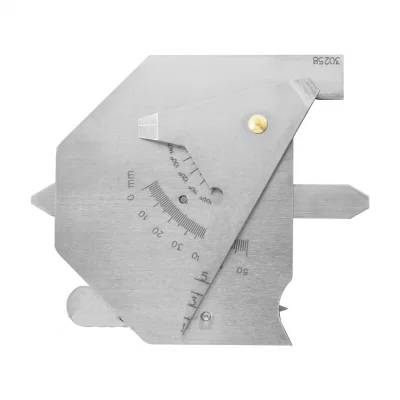

Измеритель WG2+ ЭЛИТЕСТ
Измеритель сварных соединений WG2+ предназначен для визуально-измерительного контроля параметров сварного шва, стыкуемых деталей и дефектов. В отличие от WG1 данный шаблон обладает расширенным...
Загрузка...В наличии много
2400 руб.RUB
Измеритель сварных соединений WG2+ предназначен для визуально-измерительного контроля параметров сварного шва, стыкуемых деталей и дефектов. В отличие от WG1 данный шаблон обладает расширенным диапазоном шкал (В, Г, Д) и увеличенными габаритами.
Технические характеристики Измеритель WG2+ ЭЛИТЕСТ:
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | град. | 80–160 | 5 | ±1 |
| Б | мм | 15,0–0–15,0 | 1,0 | ±0,20 |
| В | мм | 0–50,0 | 1,0 | ±0,15 |
| Г | мм | 0–60,0 | 1,0 | ±0,20 |
| Д | мм | 1,0–6,0 | 1,0 | ±0,25 |
| Е | мм | 0–25,0 | 0,05 | ±0,1 |
Справочные размеры, мм:
Вес, не более: 205 г
Материал: нержавеющая сталь
Контролируемые параметры
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Подготовка к сварке | толщина деталей (s), мм | В
Г |
0–50,0
0–60,0 |
1,0
1,0 |
±0,15
±0,20 |
| притупление кромки (c), мм | |||||
| зазор между деталями (b), мм | Д | 1,0–6,0 | 1,0 | ±0,25 | |
| глубина скоса кромки (h1), мм | Б
Е |
0–15,0
0–7,0 |
1,0
0,05 |
±0,20
±0,10 |
|
| смещение кромок (h2), мм | |||||
| угол скоса кромки (β), град. | А | 0–70* | 5 | ±1 | |
| Стыковой шов | выпуклость стыкового шва (g1)
и его корня (g2), мм |
Б | 0–15,0 | 1,0 | ±0,20 |
| вогнутость стыкового шва (g3)
и его корня (g4), мм |
Б
Е |
0–15,0
0–7,0 |
1,0
0,05 |
±0,20
±0,10 |
|
| ширина стыкового шва (е), мм | Г | 0–60,0 | 1,0 | ±0,20 | |
| Угловой шов | фактическая толщина углового шва (a), мм |
Б | 0–15,0 | 1,0 | ±0,20 |
| катет углового шва (k), мм | |||||
| Дефекты | длина дефекта (l), мм | В
Г |
0–50,0
0–60,0 |
1,0
1,0 |
±0,15
±0,20 |
| глубина дефекта (h3), мм | Е | 0–7,0 | 0,05 | ±0,10 | |
* Для получения значения (β) необходимо вычесть из показаний шкалы 90°.
