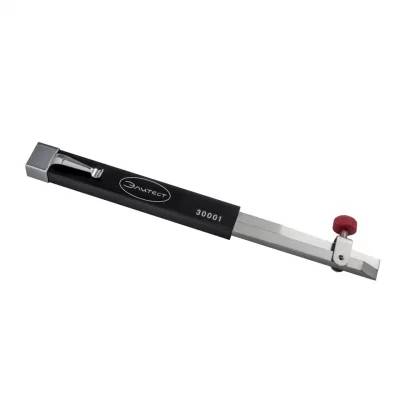

Измеритель WG4 HI-LO economy ЭЛИТЕСТ
Измерительный шаблон сварщика WG4 HI-LO Economy предназначен для визуально-измерительного контроля параметров стыкуемых деталей и зазоров между деталями. Данный шаблон отличается от WG4 HI-LO более...
Загрузка...В наличии много
2400 руб.RUB
Измерительный шаблон сварщика WG4 HI-LO Economy предназначен для визуально-измерительного контроля параметров стыкуемых деталей и зазоров между деталями. Данный шаблон отличается от WG4 HI-LO более узкими зацепами (4), позволяющими измерять внутритрубное смещение кромок на участках с минимальным зазором деталей, и наличием щупа со шкалой (Б), позволяющей измерять зазоры между деталями.
Технические характеристики WG4 HI-LO economy ЭЛИТЕСТ:
Вес, не более: 50 г
Материал: нержавеющая сталь
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | мм | 7,0–40,0 | 1,0 | ±0,20 |
| Б | мм | 1,0–4,0 | 1,0 | ±0,20 |
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения |
| толщина деталей (s), мм | А | 0–34,0 | 1,0 | ±0,20 |
| притупление кромки (c), мм | ||||
| зазор между деталями (b), мм | Б | 1,0–4,0 | 1,0 | ±0,20 |
| внутритрубное смещение кромок (h), мм | А | 0–30,0 | 1,0 | ±0,20 |
