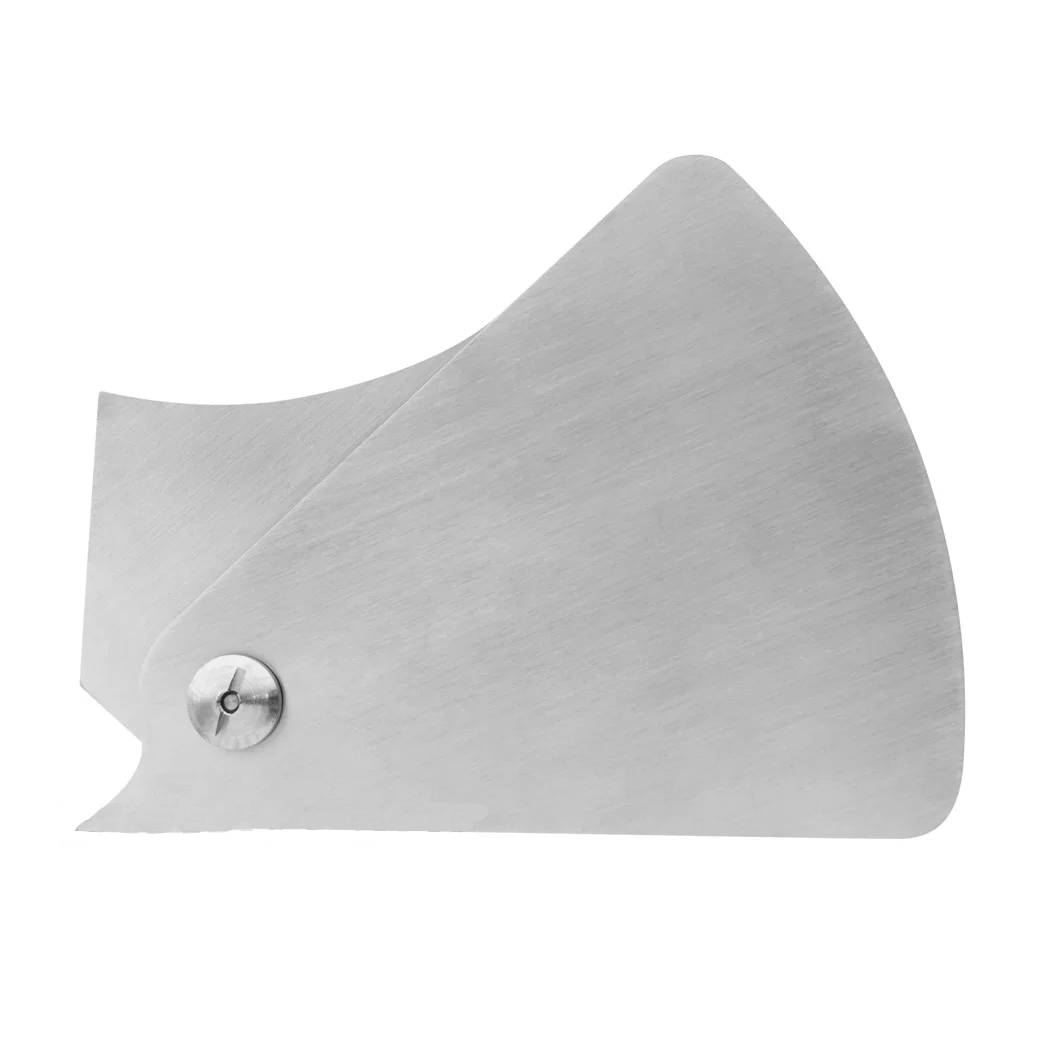

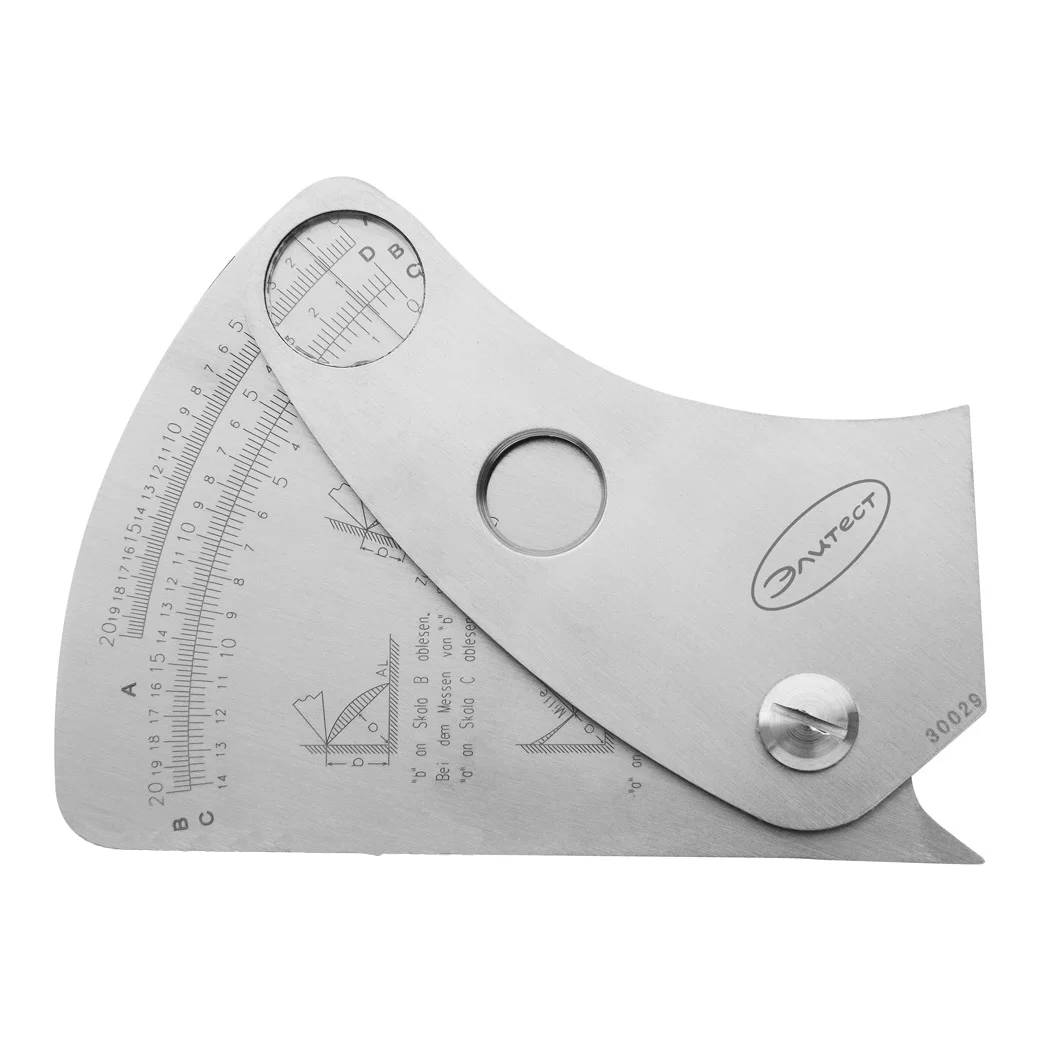

Измерительный шаблон сварщика WG9 ЭЛИТЕСТ
Измерительный шаблон сварщика WG9 предназначен для визуально-измерительного контроля параметров угловых и стыковых швов. Данный шаблон обладает следующими преимуществами перед другими...
Загрузка...В наличии много
2000 руб.RUB
Измерительный шаблон сварщика WG9 предназначен для визуально-измерительного контроля параметров угловых и стыковых швов. Данный шаблон обладает следующими преимуществами перед другими измерителями:
- цена деления всех шкал составляет 0,2 мм, что обеспечивает более высокую точность измерений;
- тонкая риска-индекс полностью пересекает все шкалы, что обеспечивает более удобное снятие показаний;
- теоретическая шкала (С) позволяет определять номинальную толщину углового шва по заданному катету.
Технические характеристики WG9 ЭЛИТЕСТ:
Вес, не более: 140 г
Материал: нержавеющая сталь
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | мм | 0–20,0 | 0,20 | ±0,30 |
| В | мм | 0–20,0 | 0,20 | ±0,30 |
| С | мм | 0–14,0 | 0,20 | ±0,30 |
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Подготовка к сварке | смещение кромок (h), мм, относительно нижней детали | В | 0–20,0 | 0,20 | ±0,30 |
| Стыковой шов | выпуклость стыкового шва (g1) и его корня (g2), мм | ||||
| Угловой шов | фактическая толщина углового шва (aф), мм | А | 0–20,0 | 0,20 | ±0,30 |
| номинальная толщина углового шва (aн), мм | С | 0–14,0 | 0,20 | ±0,30 | |
| катет углового шва (k), мм | В | 0–20,0 | 0,20 | ±0,30 | |
