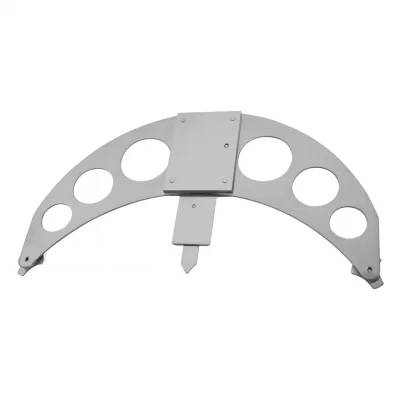

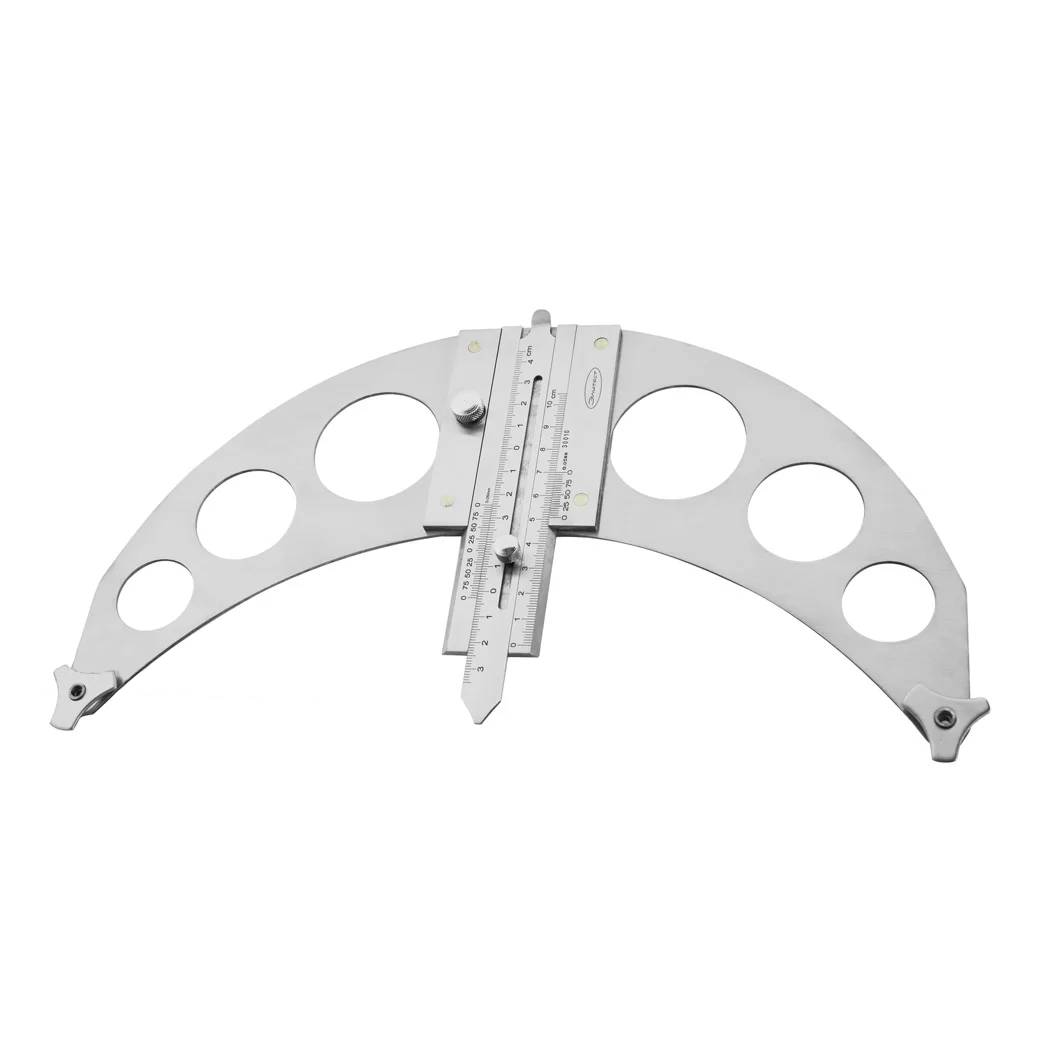

Измерительный шаблон сварщика WG11 ЭЛИТЕСТ
Измерительный шаблон WG11 (измеритель дефектов труб WG11) предназначен для визуально-измерительного контроля труб, сосудов высокого давления и других цилиндрических объектов различного диаметра....
Загрузка...В наличии много
13900 руб.RUB
Измерительный шаблон WG11 (измеритель дефектов труб WG11) предназначен для визуально-измерительного контроля труб, сосудов высокого давления и других цилиндрических объектов различного диаметра. Используя данный шаблон можно определить такие параметры как: отклонение профиля наружной поверхности от окружности (овальность труб), радиальное смещение кромок рулонного и листового проката на трубах, высота клепок, выпуклость сварных швов, глубина вмятин, зарезов и т.д.
Технические характеристики WG11 ЭЛИТЕСТ:
Вес, не более: 775 г
Материал: нержавеющая сталь
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления | Погрешность измерения |
| А | мм | 35,0–0–30,0–0–45,0 | 0,05 | ±0,20 |
| Б | 0–105,0 | 0,05 | ±0,20 |
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения |
| радиальное смещение кромок трубы (h), мм | А | 0–30,0 | 0,05 | ±0,20 |
| выпуклость продольного сварного шва трубы (g), мм | ||||
| отклонение профиля продольного сечения трубы (p), мм |
