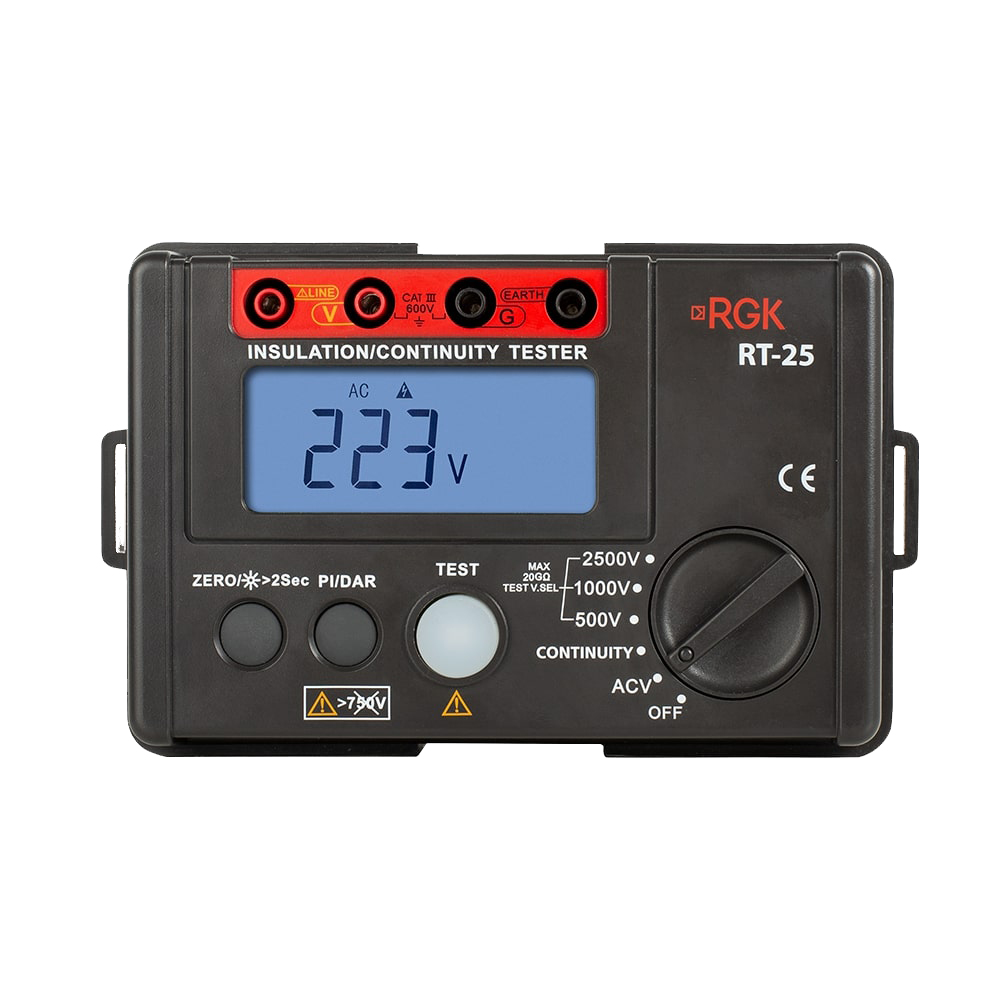

Цифровой мегаомметр RGK RT-25 используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.
Принцип работы измерителя сопротивления изоляции RGK RT-25 заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал прибора дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.
Компактный мегаомметр отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений. Категория безопасности III допускает устройство к замерам на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.
RGK RT-25 | |||
---|---|---|---|
Рабочее напряжение | 500В | 1000В | 2500В |
Диапазон измеряемого сопротивления | 0,00 МОм ~5,00 ГОм | 0,00 Ом ~5,00 ГОм | 0,00 МОм ~ 20,00 ГОм |
Выходное напряжение | 500 В+10% | 1000 В +10% | 2500 В +10% |
Испытательный ток | 1,00 мА ~ 1,10 мА при 500 КОм | 1,00 мА ~ 1,10 мА при 1 МОм | 1,00 мА ~ 1,10 мА при 2,5 МОм |
Ток короткого замыкания при испытании | ≤ 1,8 мА | ||
Погрешность измерения | 0,00 МОм ~ 99,9 МОм: ±(3%+5) 100 МОм ~ 10 ГОм: ±(5%+5) 10,0ГОм ~ 20,0 Ом: ±(10%+5) |
Измерение сопротивления малых величин | |
---|---|
Испытательное напряжение | ≤5В |
Диапазон измерений | 0,00 ~ 200 Ом |
Разрешение | 0,01 Ом |
Погрешность | ± (2%+3) |
Измерение напряжения переменного тока | |
Диапазон измерений | от 30 до 750 В (50/60Гц) |
Разрешение | 1В |
Погрешность | ± (2%+3) |
Общие характеристики | |
Разрядность дисплея | 1999 |
Индикация перегрузки | “>22.0GΩ” при измерении сопротивления изоляции |
Потребление тока | Около 200мА (при максимальном напряжении на выходе 2500 В); при обычных условиях около 10мА |
Соответствие стандартам безопасности | CAT III 600В |
Рабочая высота над уровнем моря | 2000 м |
Рабочая температура и влажность | 0°C …+40°C, до 85% |
Температура и влажность хранения | -20°C … + 60°C, до 90% |
Степень загрязнения | 2 |
Питание | 6 батарей АА 1,5 В |
Габаритные размеры | 160 х 100 х 70 мм |
Масса | 462 г |
