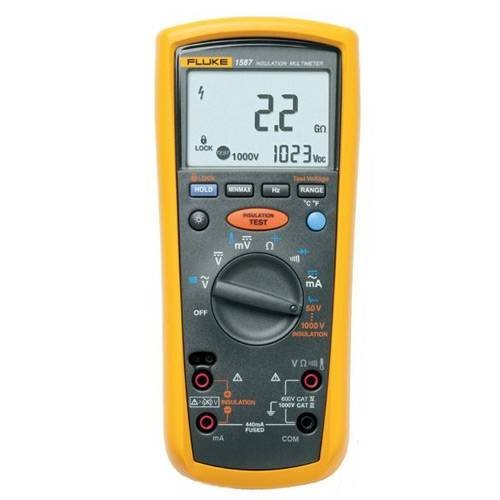

Мегаомметр Fluke 1587/MDT FC
Мегаомметр Fluke 1587/MDT FC - это комплект измерительных средств для диагностики, наладки и технического обслуживания электромоторов и приводов. В набор входит:
мегаомметр для проверки качества...
Загрузка...
201300 руб.RUB
Мегаомметр Fluke 1587/MDT FC — это комплект измерительных средств для диагностики, наладки и технического обслуживания электромоторов и приводов. В набор входит:
- мегаомметр для проверки качества изоляции, определения индекса поляризации и коэффициента абсорбции;
- токоизмерительные клещи для замеров на проводниках диаметром до 32 мм. без нарушения целостности цепи, бесконтактным методом;
- прибор для безопасной фазировки.
Такая комплектация позволяет проводить комплексные замеры и исследования. Своевременные инспекции оборудования помогают минимизировать незапланированные расходы, связанные с простоем по причине неисправностей.
Работа с Fluke Connect App
При замерах с мегаомметром Fluke 1587/MDT FC управлять рабочим процессом можно при помощи фирменного приложения для мобильных устройств. За счет этого исследования становятся более безопасными и наглядными, а также появляется возможность создавать подробные отчеты в полевых условиях и делиться ими с коллегами или клиентами.
Кроме того, на базе приложения реализуется сохранение данных для последующего анализа тренда и сопоставления. Еще одна важная функция Fluke Connect — температурная компенсация результатов измерений.
Дополнительный функционал
- графическое отображение в режимах Pl/DAR;
- встроенный фильтр низких частот;
- прозвонка, замеры частоты тока и температуры с термопарой;
- тестирование диодов и конденсаторов;
- автоматический разряд емкости тестового объекта и др.
Технические характеристики Fluke 1587/MDT FC:
| Fluke 1587 | ||||
|---|---|---|---|---|
| Диапазон | Разрешение | Точность 50…60 Гц |
Точность 60…5000 Гц |
|
| Измерение напряжения переменного тока | ||||
| 600.0 мВ | 0.1 мВ | ± (1 % + 3) | ± (2 % + 3) | |
| 6.000 В | 0.001 В | ± (1 % + 3) | ± (2 % + 3) | |
| 60.00 В | 0.01 В | ± (1 % + 3) | ± (2 % + 3) | |
| 600.0 В | 0.1 В | ± (1 % + 3) | ± (2 % + 3) | |
| 1000 В | 1 В | ± (2 % + 3) | ± (2 % + 3) | |
| Измерение напряжения переменного тока с низкочастотным фильтром | ||||
| 600.0 мВ | 0.1 мВ | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 6.000 В | 0.001 В | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 60.00 В | 0.01 В | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 600.0 В | 0.1 В | ± (1 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| 1000 В | 1 В | ± (2 % + 3) | ± (2 % + 3) — (6 % — 3) | |
| Измерение напряжения постоянного тока | ||||
| Диапазон | Разрешение | Точность | ||
| 6.000 В | 0.001 В | ± (0.09 % + 2) | ||
| 60.00 В | 0.01 В | ± (0.09 % + 2) | ||
| 600.0 В | 0.1 В | ± (0.09 % + 2) | ||
| 1000 В | 1 В | ± (0.09 % + 2) | ||
| Входное сопротивление: 10 МОм (номинальное), <100 пФ Нормальное отношение отклонения режима: > 60 дБ @ 50 Гц или 60 Гц Коэффициент подавления синфазного сигнала: > 120 дБ @ постоянного тока, 50 Гц или 60 Гц |
||||
| Измерение милливольт постоянного тока | ||||
| 600.0 мВ dc | 0.1 мВ | ± (0.1 % + 1) | ||
| Измерение переменного тока (45…1000 Гц) | ||||
| 400 мA | 0.1 мA | ± (1.5 % + 2) | ||
| 60 мA | 0.01 мA | ± (1.5 % + 2) | ||
| Измерение постоянного тока | ||||
| 400 мA | 0.1 мA | ± (0.2 % + 2) | ||
| 60 мA | 0.01 мA | ± (0.2 % + 2) | ||
| Перегрузка: 600 мА максимум 2 минуты | ||||
| Измерение сопротивления | ||||
| 600.0 Ом | 0.1 Ом | ± (0.9 % + 2) | ||
| 6.000 кОм | 0.001 кОм | ± (0.9 % + 2) | ||
| 60.00 кОм | 0.01 кОм | ± (0.9 % + 2) | ||
| 600.0 кОм | 0.1 кОм | ± (0.9 % + 2) | ||
| 6.000 MОм | 0.001 MОм | ± (0.9 % + 2) | ||
| 50.0 MОм | 0.01 MОм | ± (1.5 % + 3) | ||
| Защита от перегрузки: 1000 В эфф или постоянного тока Обрыв цепи испытательное напряжение: <8,0 В постоянного тока Ток короткого замыкания: <1,1 мА |
||||
| Параметр | Значение | |||
| Диодный тест | ||||
| Индикация | 0,6 В при 1,0 мА номинальный испытательный ток | |||
| Точность | ± (2 % + 3) | |||
| Прозвонка цепи | ||||
| индикация непрерывности | Непрерывный звуковой сигнал для испытания сопротивления ниже 25 Ом и выше от 100 Ом | |||
| Максимальное чтение | 1000 Ом | |||
| Холостое напряжение | <8,0 В | |||
| Ток короткого замыкания | 1,0 мА типичный | |||
| Защита от перегрузки | 1000 В эфф | |||
| Время отклика | > 1 м сек | |||
| Измерение частоты | ||||
| 99.99 Hz | 0.01 Hz | ± (0.1 % + 1) | ||
| 999.9 Hz | 0.1 Hz | ± (0.1 % + 1) | ||
| 9.999 kHz | 0.001 kHz | ± (0.1 % + 1) | ||
| 99.99kHz | 0.01 kHz | ± (0.1 % + 1) | ||
| Чувствительность частоты | ||||
| Входящий диапазон | Напряжение AC RMS синусоида | Пороговые уровни постоянного тока до 20 кГц | ||
| 5…20 кГц | 20…100 кГц | |||
| 600.0 мВ АС | 100.0 mV | 150.0 mV | NA | |
| 6.0 В | 1.0 V | 1.5 V | -400.0 mV and 2.5 V | |
| 60.0 В | 10.0 V | 36.0 V | 1.2 V and 4.0 V | |
| 600.0 В | 100.0 V | — | 12.0 V and 40.0 V | |
| 1000.0 В | 300.0 V | — | 12.0 V and 40.0 V | |
| Диапазон | Разрешение | Точность | ||
| Измерение емкости | ||||
| 1000 nF | 1 nF | ± (1.2 % + 2) | ||
| 10.00 μF | 0.01 μF | ± (1.2 % + 2) | ||
| 100.0 μF | 0.1 μF | ± (1.2 % + 90) | ||
| 9999 μF | 1 μF | ± (1.2 % + 90) | ||
| Измерение температуры | ||||
| -40 °C to 537 °C | 0.1 °C | ± (1 % + 10) | ||
| -40 °F to 998 °F | 0.1 °F | ± (1 % + 18) | ||
| Характеристики изоляции | ||||
| Параметр | Значение | |||
| Диапазон измерений | 0,01 МОм до 2 ГОм | |||
| Испытательное напряжение | 50, 100, 250, 500, 1000 В | |||
| Точность испытательного напряжения | +20%, -0% | |||
| Короткое замыкание испытательного тока | 1 мА номинальный | |||
| Автоматическая разрядка | Время разряда <0,5 секунды для C = 1 мкФ или менее | |||
| Обнаружение разрыва | Блокировка измерения если напряжение на клеммах > 30 В до инициализации теста | |||
| Максимальная емкостная нагрузка | Действующе с 1 мкФ нагрузки | |||
| Выходное напряжение | Диапазон отображения | Разрешение | Испытательный ток | Точность сопротивления |
| 50 В (0 % to +20 %) | 0.01 to 6.00 MΩ | 0.01 MΩ | 1 мA @ 50 kΩ | ± (3 % + 5) |
| 6.0 to 50.0 MΩ | 0.1 MΩ | |||
| 100 В (0 % to +20 %) | 0.01 to 6.00 MΩ | 0.01 MΩ | 1 мA @ 100 kΩ | ± (3 % + 5) |
| 6.0 to 60.0 MΩ | 0.1 MΩ | |||
| 60 to 100 MΩ | 1 MΩ | |||
| 250 В (0 % to +20 %) | 0.1 to 60.0 MΩ | 0.1 MΩ | 1 мA @ 250 kΩ | ± (1.5 % + 5) |
| 60 to 250 MΩ | 1 MΩ | |||
| 500 В (0 % to +20 %) | 0.1 to 60.0 MΩ | 0.1 MΩ | 1 мA @ 500 kΩ | ± (1.5 % + 5) |
| 60 to 500 MΩ | 1 MΩ | |||
| 1000 В (0 % to +20 %) | 0.1 to 60.0 MΩ | 0.1 MΩ | 1 мA @ 1 MΩ | ± (1.5 % + 5) |
| 60 to 600 MΩ | 1 MΩ | |||
| 0.6 to 2.0 GΩ | 100 MΩ | ± (10 % + 3) | ||
| Общие характеристики | ||||
| Параметр | Значение | |||
| Максимальное напряжение | 1000 В | |||
| Температура хранения | -40 °C до 60 °C | |||
| Рабочая температура | -20 °C до 55 °C | |||
| Питание | 4 батареи типа АА | |||
| Габариты (ВхШхД) | 5 х 10 х 20,3 см | |||
| Масса | 550 г | |||
| Fluke 9040 | |
|---|---|
| Диапазон напряжения | 40 … 700 В |
| Диапазон частот | 15 … 400 Гц |
| Временной режим работы | непрерывный |
| Рабочая температура | от 0 °C до 40 °C |
| Класс пыле / влагозащищенности | IP 40 |
| Электробезопасность | EN 61010, EN 61557-7 |
| Категория по перегрузке | Кат. III, 600 В |
| Размер | 124 х 61 х 27 мм |
| Вес | 200 г |
| Питание | От проверяемого устройства |
| Fluke i400 | |
|---|---|
| Номинальный диапазон тока | 400 А |
| Непрерывный диапазон тока | 1 A — 400 A |
| Максимальный ток | 1000 A |
| Минимальный измеряемый ток | 1 A |
| Основная погрешность | 2 % + 0,06 A (45-400 Гц) (% от значения + базовая погрешность) |
| Применяемая частота | 5 Гц — 20 кГц |
| Выходные уровни | 1 мА/A |
| Максимальный диаметр проводника | 32 мм |
| Длина измерительного кабеля | 1,5 |
| Изолированные однополюсные штепсели | Да |
| Безопасность | CAT III, 1000 B CAT IV, 600 В |
| Максимальное напряжение | 1000 В RMS переменного тока между массой и землей, в соответствии с EN61010 |
Комплект поставки Fluke 1587/MDT FC:
- Мультиметр-мегаомметр Fluke 1587 FC
- Индикатор чередования фаз Fluke 9040
- Выносные токовые клещи переменного тока Fluke i400
