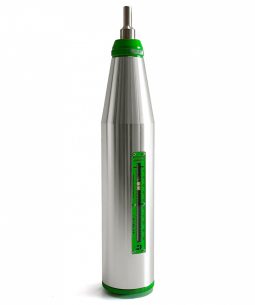

Молоток Шмидта (склерометр) ПРОМТ С-20 с поверкой
Загрузка...Молоток Шмидта (склерометр) ПРОМТ С-20 (прежнее название — Молоток Шмидта ПРОМТ МШ-20) – применяется для неразрушающего контроля прочности раствора в кирпичной кладке. В основу метода положено определение значения упругого отскока индентора прибора от поверхности раствора с дальнейшим переводом полученного результата в единицы прочности на сжатие в МПа. Перевод осуществляется по градуировочным таблицам приведенным в руководстве по эксплуатации.

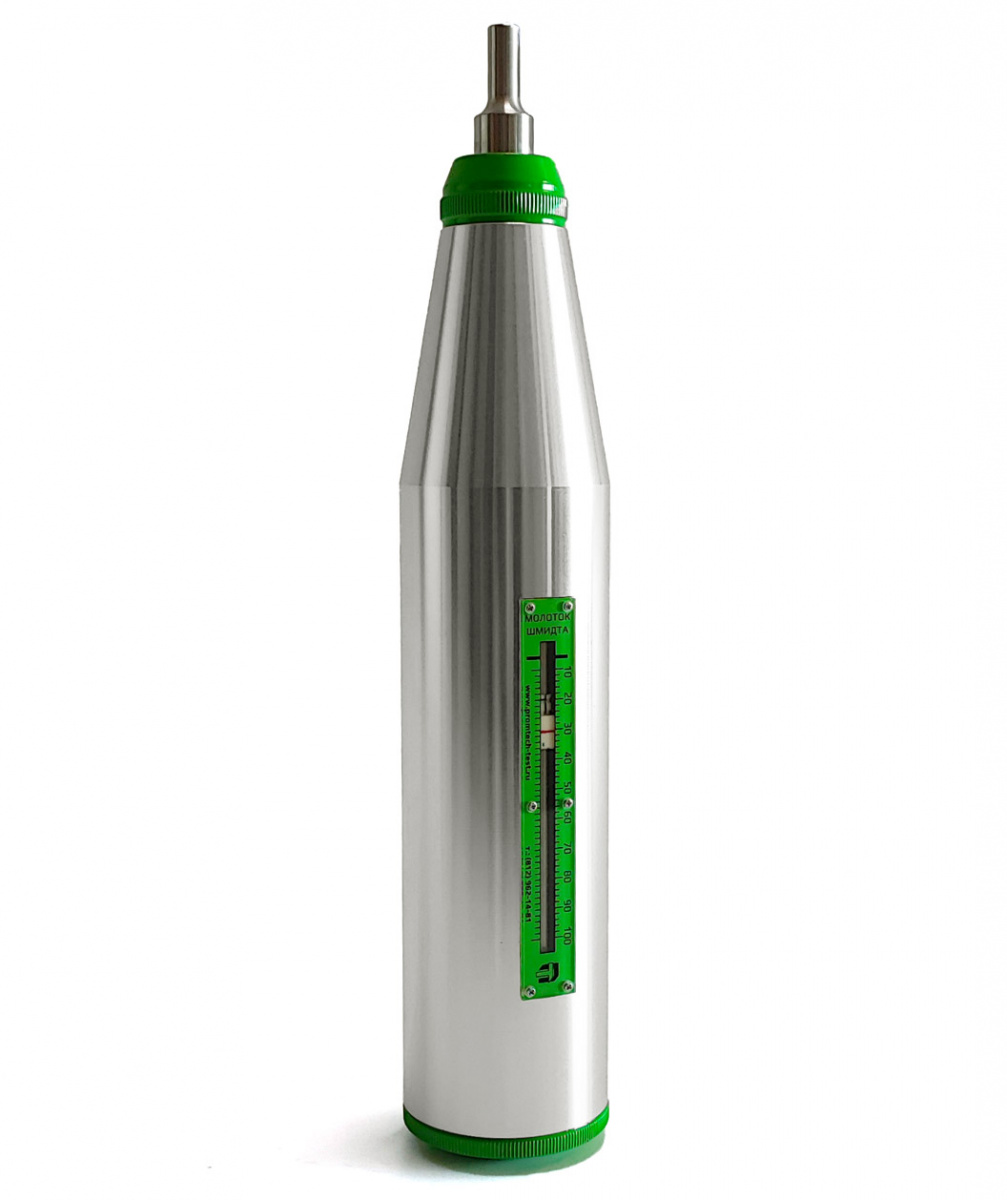

Это простой в применении и надежный механический прибор из металла, состоящий из цилиндрического корпуса, системы пружин, взводного механизма, бойка и индентора из закаленной стали. Тарированная пружина обеспечивает энергию удара молотка в 0,196 Дж (20 кгс/мм), а индентор с контактной частью диаметром 8 мм позволяет получить доступ для измерения раствору не задевая кирпичи. На боковой поверхности склерометра расположена шкала Шмидта и кнопка-стопор. Молоток Шмидта (склерометр) ПРОМТ С-20 не требует специальных навыков для работы с ним и позволяет оперативно контролировать прочность строительных материалов в полевых и цеховых условиях. Поставляется в кейсе и дополнительно комплектуется шлифовальным камнем для подготовки поверхности к контролю (если это необходимо).

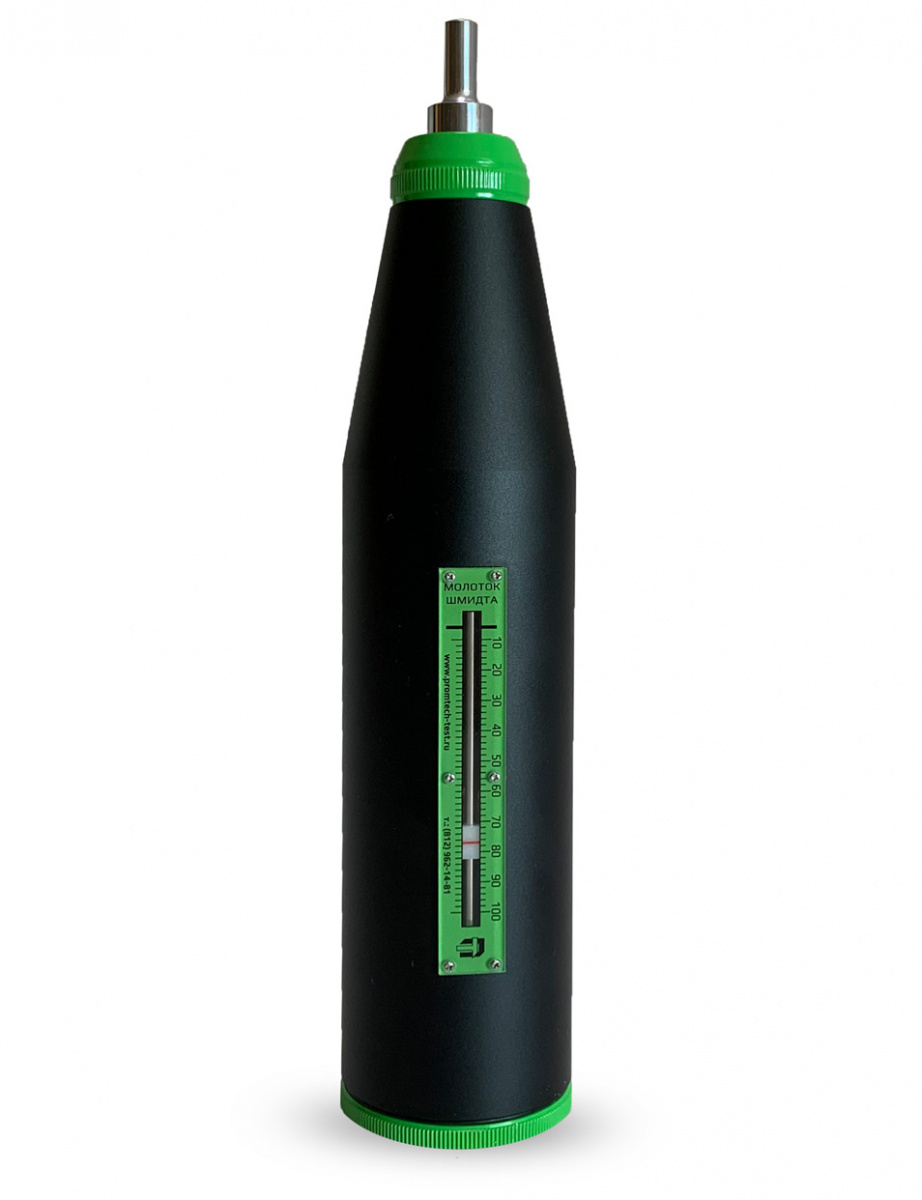

Помимо стандартной версии к заказу доступна модификация ПРОМТ С-20М со специализированным контрастным износостойким противоскользящим покрытием корпуса. Приборы внесены в ГОСРЕЕСТР СИ РФ и поверяются.
Варианты склерометров ПРОМТ в зависимости от энергии удара:
|
Модель |
Применение |
| С-225, С-225М |
стандартная энергия удара 225 кгс/мм (2,207 Дж), применяется для бетонных конструкций толщиной от 70 мм. |
| С-75, С-75М |
уменьшенная в 3 раза энергия удара 75 кгс/мм (0,735 Дж), применяется для тонких (от 50 мм) бетонных конструкций и небольших изделий, кирпича, камня и горных пород |
| С-20, С-20М |
наименьшая энергия удара 20 кгс/мм (0,196 Дж), применяется для контроля прочности раствора в кирпичной кладке, имеет индентор диаметром 8 мм позволяющий проникать в шов между кирпичами |
Контроль правильности показаний и склерометра производится с применением тестовой наковальни ПРОМТ НТ-С позволяющей пользователю проводить данную операцию самостоятельно.
Назначение:

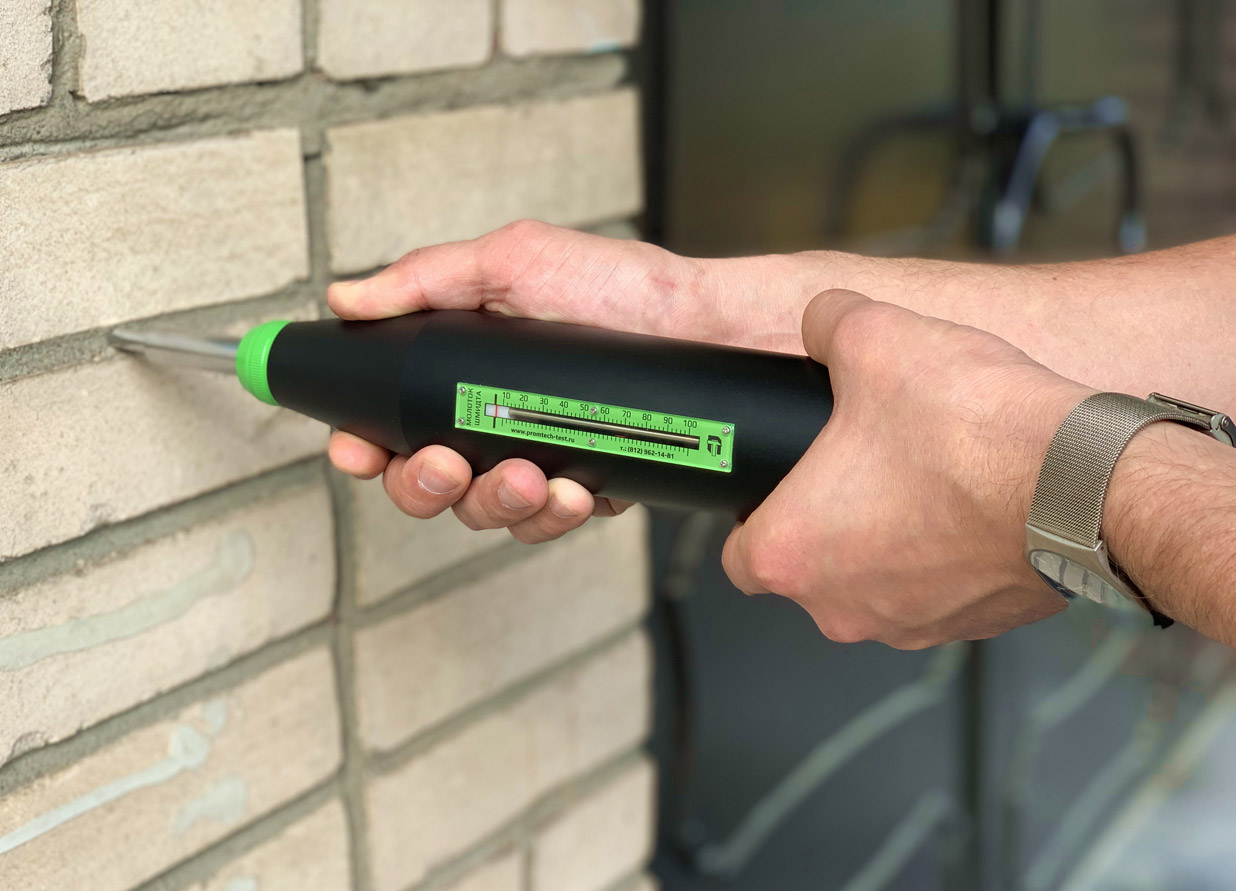

- определение прочности раствора в кирпичной кладке
Особенности:
- индентор с контактной частью уменьшенного размера
- надежная металлическая конструкция
- простота использования
- не требует специальных навыков для применения
- небольшие вес и габариты
- шлифовальный камень и кейс в стандартном комплекте
- внесен в ГОСРЕЕСТР СИ РФ
| Основные характеристики | |
| Стандарт | ПРВМ.415119.002 ТУ: 2022 |
| Внесен в Госреестр СИ РФ | да |
| Номер в Госреестр СИ РФ | 97734-26 |
| Поверка в комплекте | да |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Энергия удара | 0,196 Дж (20 кгс/мм) |
| Диапазон измерения прочности | 1-25 МПа |
| Погрешность | 10% |
| Минимальная толщина объекта контроля | 30 мм |
| Диаметр индентора | 8 мм |
| Твердость рабочей поверхности индентора, не менее | 60 HRC |
| Шероховатость контактной части индентора, не более | 10 мкм |
| Показания на эталонной наковальне | 70 ± 2 Rm |
| Шероховатость поверхности объекта контроля, не хуже | 40Ra |
| Габаритные размеры, не более | Ø65х290 мм |
| Масса, не более | 1,1 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от -20 до +55 °С |
| — относительная влажность, не более | до 95% |
| — атмосферное давление | от 94,0 до 106,7 кПа |

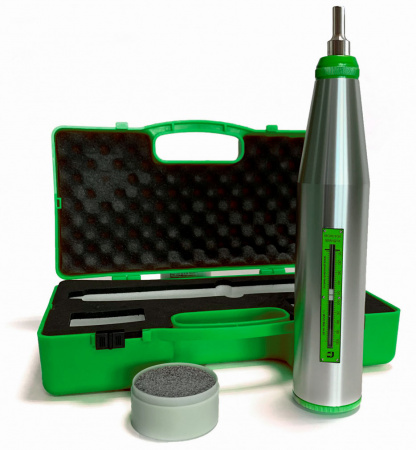

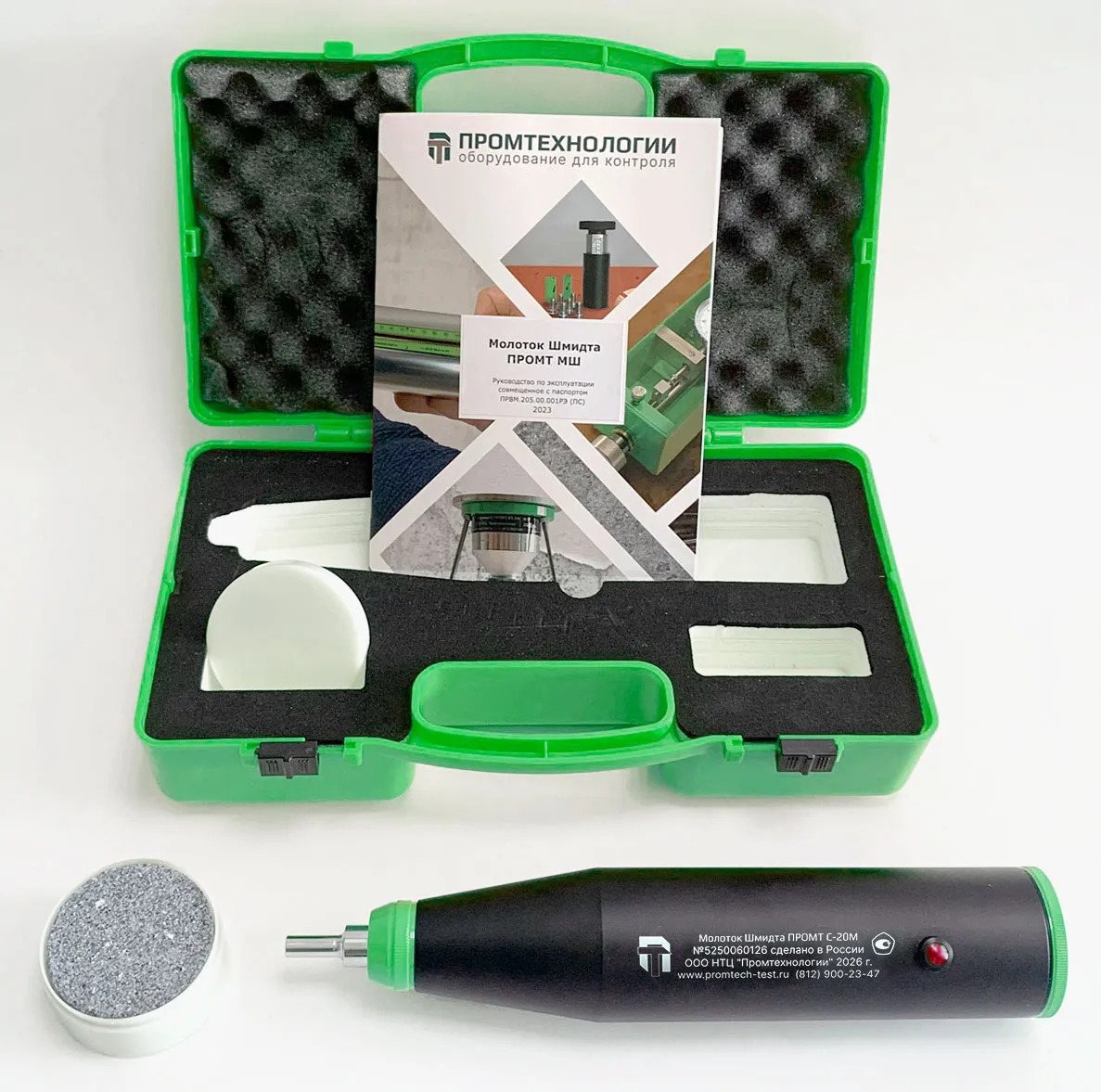

Стандартный комплект поставки:
- Молоток Шмидта (склерометр) ПРОМТ С-20
- шлифовальный камень
- руководство по эксплуатации совмещенное с паспортом
- кейс
Дополнительные опции:
- оформление калибровки
- тестовая наковальня
