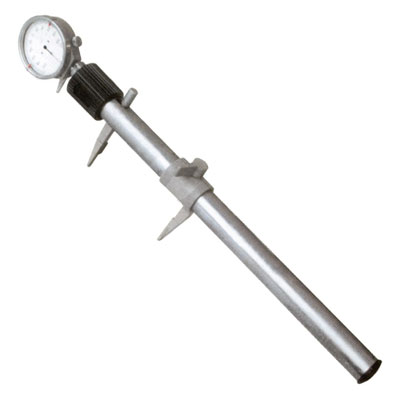

Нормалемер БВ-5045
Нормалемеры предназначены для измерения отклонения и колебания длины общей нормали цилиндрических зубчатых колес внешнего зацепления.
Нормалемер модели БВ-5045 соответствует типоразмеру — М1, модель БВ-5046 — М2. Нормалемеры оснащены измерительной рычажно-зубчатой головкой 2ИГ и индикатором часового типа ИЧ 10.
Основные технические характеристики:
| Параметр | Модель БВ-5045 |
| Пределы измерения длины общей нормали, мм | 0-120 |
| Модуль колес, мм | 1 |
| Цена деления ИЧ, мм | 0,002 |
| Цена деления 2ИГ, мм | 0,01 |
| Диапазон показаний 2ИГ, мм | ±0,1 |
| Диапазон показаний ИЧ, мм | 0-10 |
| Погрешность 2ИГ, мм | |
| класса АВ | ±0,007 |
| класса В | ±0,008 |
| Погрешность ИЧ, мм | |
| класса АВ | ±0,015 |
| класса В | ±0,025 |
Нормалемеры соответствуют ТУ 2-034-230-88
