ОКТАФОН-110 — Шумомер-виброметр, анализатор спектра
Загрузка...

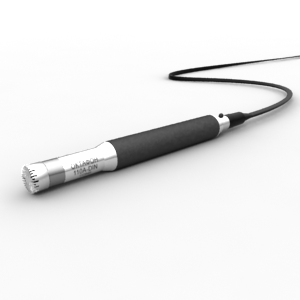

ОКТАФОН-110 — это прибор, в состав которого входят цифровые преобразователи ОКТАФОН-110А-DIN и ОКТАФОН-110В-DIN(или хотя бы один из них) и индикаторный блок Экофизика-D. Индикаторный блок ЭКОФИЗИКА-D может быть интегрирован в измерители Экофизика-110А, Экофизика-110В, Экофизика, а может быть представлен и в автономном исполненииЭкотерминал.
Номер в Госреестри СИ РФ: №50069-12
Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN
- Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
- Частотные характеристики А, AU, C, Z
- Временные характеристики: S, F, I, Пик, Leq, LE
- Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 — 139 дБА
Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN
- Октавные фильтры 31,5 Гц … 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
- Третьоктавные фильтры: 25 Гц … 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
- Линейный диапазон: не менее 100 дБ
Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN
- Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц
- Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
- Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
- Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц — не более 5%
Параметры БПФ
- Количество точек в окне анализа: 1024
- Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
- Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
- Количество линий БПФ, выводимых на индикатор: 200
- Величина перекрытия окон БПФ: 87%
- Диапазон ZOOM: от 4 до 32
- Усреднение: линейное, линейное с накоплением
- Временное окно: модифицированное Flap-Top (ISO 18431)
Габаритные размеры: 140 х 16 х 16 мм
Технические характеристики в качестве виброметра в режиме ЭКОЗВУК-DIN
- Частотные характеристики А, AU, C, Z
- Временные характеристики: S, F, I, Пик, Leq, LE
- Диапазон измерений уровней виброускорения (для вибропреобразователя 1 пКл/мс-2): 75 — 165 дБ отн. 1 мкм/с2
Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN
- Октавные 31,5 Гц … 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
- Третьоктавные фильтры: 25 Гц … 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
- Линейный диапазон: не менее 89 дБ
Технические характеристики в качестве узкополосного унализатора в режиме Микровольтметр-DIN
- Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц
- Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
- Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
- Пределы погрешности определения среднеквадратичного значения: не более 2% (в диапазонах 250 Гц – 8000 Гц и 8 кГц — 44 кГц); в диапазоне 5 Гц – 250 Гц — не более 5%
Параметры БПФ
- Количество точек в окне анализа: 1024
- Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
- Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
- Количество линий БПФ, выводимых на индикатор: 200
- Величина перекрытия окон БПФ: 87%
- Диапазон ZOOM: от 4 до 32
- Усреднение: линейное, линейное с накоплением
- Временное окно: модифицированное Flap-Top (ISO 18431)
Габариты (без вибропреобразователя): 148 х 16 х 16 мм
