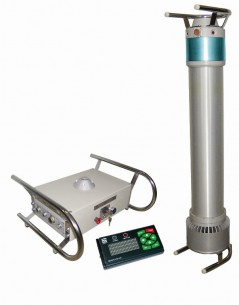

Рентгеновский аппарат постоянного действия РПД-200 C
Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп
Производитель: Россия
Серия: РПД-200
Модель: РПД-200-С
Описание: рентгеновский дефектоскоп постоянного потенциала
Назначение рентгеновского аппарата РПД-200 С
Рентгеновские аппараты РПД-200С предназначены для работы в особо тяжелых климатических условиях, в. т.ч. Крайнего Севера.
Рентгеновский аппарат РПД-200 С осуществляет радиографический неразрушающий контроль качества сварных соединений трубопроводов, листовых и профильных металлических конструкций.
Серия переносных рентгеновских аппаратов РПД-200 представлена следующими моделями:
- Рентгеновский аппарат РПД-200С (с боковым выходом излучения)
- Рентгеновский аппарат РПД-200СП (с панорамным выходом излучения)
Моноблок рентгеновского аппарата РПД-200С работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки.
Блок питания и управления рентгеновского аппарата РПД-200С имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надежную работу аппарата при температурах от -40°С.
Высокая надежность рентгеновских аппаратов РПД-200 С обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы рентгеновского аппарата РПД-200-С: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности — порядка 30 минут, в зависимости от температуры окружающей среды.

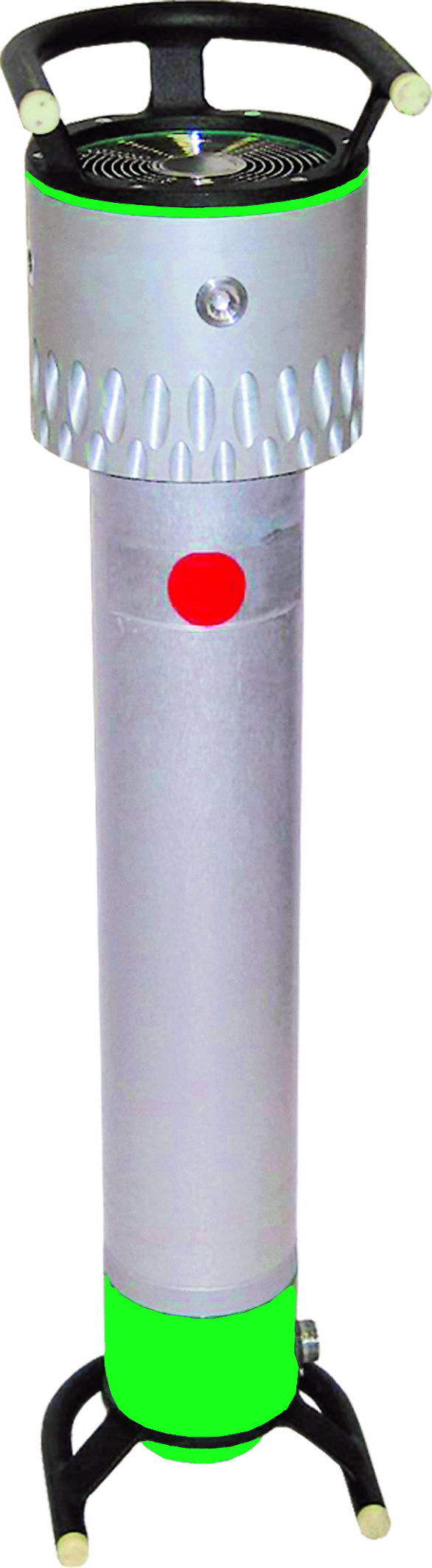

Конструктивно рентгеновский аппарат РПД-200 С представляет собой алюминиевый цилиндрический блок, заполненный трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Управление работой рентгеновского аппарата РПД-200 С осуществляется по стандартному последовательному интерфейсу от карманного пульта дистанционного управления с простым и удобным в использовании алгоритмом работы и четырех строчным ярко светящимся текстовым дисплеем. Пульт подключается к блоку питания и управления гибким тонким кабелем произвольной длины.
Рентгеновский аппарат РПД-200 С может снабжаться системой радиоуправления, позволяющей работать без кабеля связи БПУ — ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом абсолютно не изменяется.
Технические характеристики рентгеновского аппарата РПД-200 С:
Технические характеристики рентгеновского аппарата РПД-200 С:
|
Наименование параметра
|
РПД-200С
|
РПД-200СП
|
|
Масса моноблока, кг
|
19
|
16
|
|
Масса футляра БПУ, кг
|
8
|
8
|
|
Масса блока питания и управления, кг
|
7
|
7
|
|
Масса футляра блока питания и управления, кг
|
5
|
5
|
|
Длина моноблока (без рукояток), мм
|
780 / 750
|
780 / 750
|
|
Длина моноблока (с рукоятками), мм
|
870 / 840
|
—
|
|
Диаметр моноблока (без рукояток)
|
180 / 140
|
180 / 140
|
|
Диаметр моноблока (с рукоятками), мм
|
250
|
—
|
|
Размер блока питания и управления ( с ручками), мм
|
540х420х230
|
540х420х230
|
|
Диапазон установи анодного напряжения, кВ, с шагом 1 кВ
|
70 — 200
|
70 — 200
|
|
Диапазон установки анодного тока, мА, с шагом 0,01 мА
|
0,5-5 мА
|
0,5-5 мА
|
|
Диапазон установки времени экспозиции, с, с шагом 1 с
|
1-998 (16 мин)
|
1-998 (16 мин)
|
|
Размер фокусного пятна, мм
|
2 х 2
|
3,5 х 1,5
|
|
Рабочая диаграмма излучения, градус
|
40х60
|
Панорама 40х360
|
|
Максимальная мощность, на аноде, Вт
|
1000
|
1000
|
|
Питание — однофазная сеть переменного тока
|
220 В, 50 Гц
|
220 В, 50 Гц
|
|
Тип рентгеновской трубки
|
1,2БПК 21-200
|
1,2БПК 21-200
|
|
Диапазон рабочих температур, градус С
|
-35 ÷ +40
|
-35 ÷ +40
|
|
Диапазон температур хранения и транспортировки, градус С
|
-45 ÷ +70
|
-45 ÷ +70
|
|
Потребляемая мощность, Вт, не более
|
1400
|
1400
|
Стандартный комплект поставки рентгеновского аппарата РПД-200:
- рентгеновский аппарат РПД-200 в футляре с амортизацией и ручками для переноски
- блок питания и управления (БПУ) в кейсе
- пульт дистанционного управления с кабелем длиной 50 м
- соединительный кабель (моноблок — БПУ) длиной 10 м (в модификации рентгеновского аппарата «РПД-200 П» — 20 м)
- сигнальная лампа на магнитном держателе с кабелем длиной 10 м
Дополнительные принадлежности к рентгеновскому аппарату РПД-200:
- Лазерный прицел
- Система радиоуправления аппаратом «РПД — 200 С»
- Каретка для установки аппарата «РПД-200» на трубы Ø 279 — 1420 мм
- Тележка для рентгеновского аппарата РПД
- Штатив с телескопическими опорами для рентгеновских аппаратов РПД
