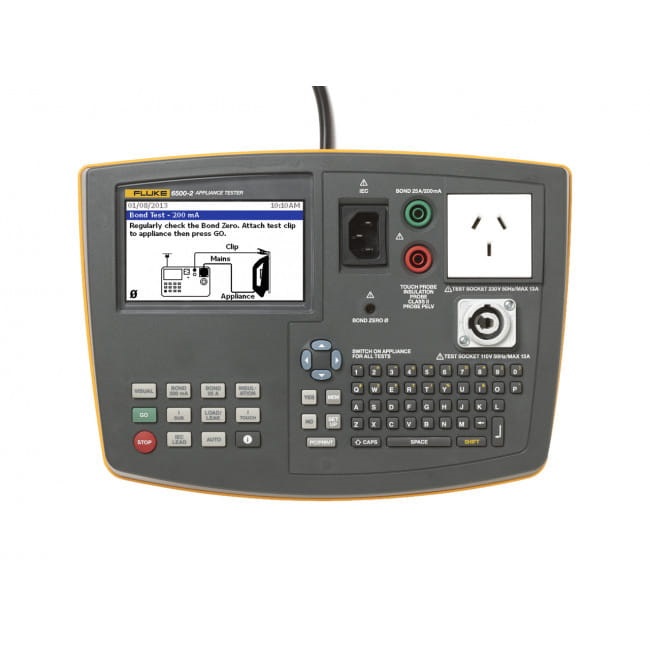

Тестер электроустановок Fluke 6500-2 DE
Загрузка...
Тестер электроустановок Fluke 6500-2 DE — многофункциональное решение для проведения испытаний бытовой техники, электроинструмента, компьютеров и другого оборудования 1 или 2 класса защиты от поражения током. Прибор отлично подходит для допускового контроля и проверок качества производстве, диагностики и ремонта в сервисных центрах, независимой экспертизы.
Модификация DE предназначена для работы с устройствами, ориентированными на немецкий рынок, и отличается от других адаптированными пределами измерений и сценариями испытаний.
Особенности работы
В основе тестера электроустановок лежат предустановленные программы автоматической проверки, состоящие из таких шагов, как измерение и тестирование:
- изоляции и заземления;
- мощности оборудования;
- тока утечки, нагрузки и прикосновения;
- встроенных механизмов защитного отключения;
- IEC-кабелей;
- источников сверхнизкого напряжения и др.
Специалист может использовать готовые программы Fluke 6500-2 DE с предустановленными допусковыми значениями для автоматических проверок, вносить в них изменения или составлять свои собственные. Некоторые испытания для повышения точности требуют уточнения таких параметров, как длина питающего провода и др. В конце инспекции прибор сообщает результат типа годен/не годен в виде изображения на экране и звуковой индикации.
Полезные функции
Большой экран и богатый справочный аппарат с множеством сценариев испытаний помогают быстро провести пошаговые тесты. При этом на дисплее отображаются инструкции по подключению устройств к Fluke 6500-2 DE и различным манипуляциям, снабженные уточняющими изображениями. Самые востребованные функции вынесены на отдельные кнопки для быстрого доступа.
Испытание каждого прибора документируется в памяти. QWERTY-клавиатура позволяет быстро дополнить результаты комментариями и описаниями. Все эти данные можно при необходимости перенести на ПК для архивирования, анализа и составления отчетности.
Удобство работы
Небольшой вес и компактные размеры упрощают использование устройства в полевых условиях. Цветной дисплей формата WVGA снабжен подсветкой для более наглядного отображения результатов. Предусмотрен жесткий кейс для хранения и транспортировки оборудования с набором аксессуаров.
Технические характеристики Fluke 6500-2 DE:
| Fluke 6500-2 DE | |
|---|---|
| Тест отображает обратное линейное сопротивление (L-N), не учитывая сопротивление контура (PE), и измеряет напряжение и частоту сети | |
| Отображаемый диапазон | от 90 В до 264 В |
| Погрешность при 50 Гц | ± (2% + 3 единицы отсчета) |
| Разрешение | 0,1 В ( для модели 6200) |
| Входное сопротивление | >1МОм // 2,2 нФ |
| Максимальное входное напряжение сети | 300 В |
| Тест заземления ( Rpe) | |
| Отображаемый диапазон | от 0 до 19,99 Ом |
| Погрешность (после обнуления теста заземления) | ± (2,5 % + 4 единицы) |
| Разрешение | 0,01 Ом |
| Ток тестирования | Переменный ток 200 мА — % + 40% на сопротивление 1, 99 Ом Переменный ток 25А ±20% на сопротивление 25 мОм при напряжении 230 В |
| Переменное напряжение в разомкнутой цепи | >4 B, |
| Обнуление теста заземления | Может вычитать сопротивление до 1,99 Ом |
| Измерение изоляции (Riso) | |
| Отображаемый диапазон | от 0 до 299 МОм |
| Погрешность | с (5% + 2 единицы) от 0, 1 до 300 МОм |
| Разрешение | 0, 01 МОм (от 0 до 19,99 МОм) 0, 1МОм (от 20 до 199,9 Мом) 1 МОм (от 200 до 299 МОм) |
| Испытательное напряжение | Постоянное напряжение 500 В -0% +10% с нагрузкой 500 кОм |
| Ток тестирования | >1 мА с нагрузкой 500кОм |
| Время автозарядки | <0,5 с для 1 мкФ |
| Макс. Емкостная нагрузка | до 1 мкФ |
| Тест тока утечки | |
| Отображаемый диапазон | от 0 до 1,99 мА переменного тока |
| Погрешность | ± (4% + 2 единицы) |
| Разрешение | 0, 01 мА |
| Внутреннее сопротивление (через щуп) | 2 коМ |
| Способ измерения | щуп |
| Во время теста на прибор подается напряжение сети | |
| Тест с имитацией тока утечки | |
| Отображаемый диапазон | от 0 до 19,99 мА |
| Погрешность | ± (2,5% + 3 единицы) |
| Разрешение | 0, 01 мА |
| Испытательное напряжение | Переменное напряжение 35 В ± 20% |
| Неопределенность тестирования | 10% |
| Тест нагрузки/ утечки: ток нагрузки | |
| Отображаемый диапазон | от 0 до 13 А |
| Погрешность | ± (4% + 2 единицы) |
| Разрешение | 0,1 А |
| Во время теста на прибор подается напряжение сети | |
| Тест нагрузки / утечки: мощность нагрузки | |
| Отображаемый диапазон | от 0 до 999 ВА от 1,0 кВА до 3, 2 кВА |
| Точность | ± (5% + 3 единицы) |
| Разрешение | 1ВА (от 0 до 999 ВА) 0,1 кВА (от 1,0 кВА до 3, кВА) |
| Тест PELV ( заземленная система безопасного сверхнизкогонапряжения) | |
| Погрешность при 50 Гц | ± (2% + 3 единицы) |
| Защита от перегрузки | 300 В (среднеквадратическое значение) |
| Порог предупреждения | 25 В (среднеквадратическое значение) |
| Размеры | 200 х 275 х 100 |
| Вес | 3 кг |
| Гарантия | 2 года |
Комплект поставки Fluke 6500-2 DE:
- Тестер электроустановок Fluke 6500-2 DE
- Дополнительный адаптер для проверки проводов EXTL 100
- Сканер штриховых кодов SP Scan 15
- ПО
- Pass 56OR
- Fail 100s, набор этикеток о непригодности прибора
