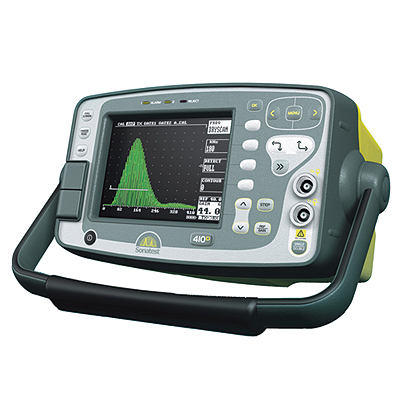

Ультразвуковой дефектоскоп DryScan 410 Sonatest

Дефектоскоп DryScan 410 предназначен для поиска, определения координат и оценки размеров различных нарушений сплошности и однородности материала в изделиях из металлов и композитов.

Данный ультразвуковой дефектоскоп обеспечивает реализацию типовых и специализированных методик УЗ НК, позволяет выполнять УЗ толщинометрию и дефектоскопию широкого класса изделий, вести поиск мест коррозии, трещин, внутренних расслоений и других типов дефектов.

Типовыми областями применения прибора является НК металлических и композитных конструкций при производственном и эксплуатационном контроле на предприятиях нефтегазового комплекса, в энергетике, транспорте, судостроении, авиакосмической отрасли.

Дефектоскоп DryScan 410 является незаменимым измерительным инструментом для проведения контроля теневым и зеркально-теневым методами, обладая всеми необходимыми функциями и техническими характеристиками.

При теневом методе контроля во внимание принимается не весь сигнал, а только его полупериоды с 7 по 10 (DryScan 410 позволяет страбировать отдельные полупериоды сигнала)

Решение о состоянии контролируемого изделия принимается в соответствии со следующими факторами:

• амплитуда принимаемого сигнала;
• смещение принимаемого сигнала по временной оси;
• форма принимаемого сигнала.

Контролируемый объект считается бездефектным, если:

• значения амплитуды не меньше уровень, заданного при калибровке на образце;
• нет смещения сигнала вправо по временной оси. Данное смещение свидетельствует об увеличении времени прохождении сигнала от излучателя к приемнику, что может быть вызвано огибанием сигнала дефектной области;
• нет резких перепадов между соседними полупериодами в принимаемом сигнале.

Для теневых методов УЗК компания Sonatest предлагает применять два типа специализированных преобразователей с сухим акустическим контактом:

• преобразователи с резиновым протектором
• роликовые преобразователи

Ниже представлены примеры применения этих преобразователей:

• контроль качества сварных соединений
• контроль сотовых конструкций
• контроль расслоения в композитных материалах и изделиях из резины
• контроль отслоения защитного покрытия
• контроль качества соединения пластиковых изделий
