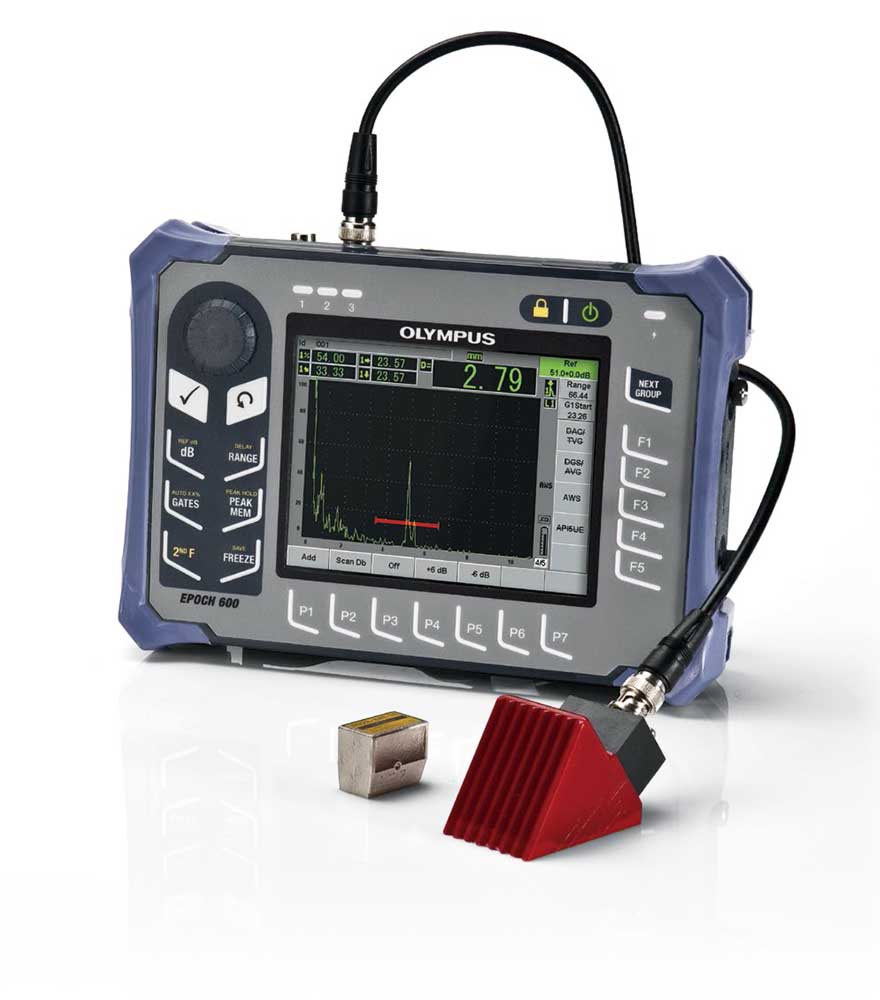

Ультразвуковой дефектоскоп EPOCH 600

Ультразвуковой дефектоскоп EPOCH 600 — компактный и легкий портативный ультразвуковой дефектоскоп EPOCH 600 имеет прочную и эргономичную конструкцию, позволяющую использовать прибор практически в любых условиях. Дефектоскоп отвечает требованиям EN 12668-1 и оснащен такими дополнительными функциями, как: настраиваемый генератор прямоугольных импульсов PerfectSquare 400 В и цифровые фильтры для улучшения соотношения сигнал-шум.

Ультразвуковой цифровой дефектоскоп EPOCH 600 включает все функции портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.

Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп предлагает полный набор стандартных и дополнительных функций контроля. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и цифровые фильтры позволяют решать любые задачи.

Экономия без ущерба качеству

EPOCH 600 сочетает в себе преимущества стандартного дефектоскопа и качество мощных цифровых ультразвуковых приборов Olympus. Полный набор необходимых функций контроля сочетается с удобством и простотой эксплуатации прибора специалистами любого уровня подготовки.

Простота эксплуатации и надежность работы

Конструкция дефектоскопа обеспечивает надежное обнаружение дефектов и простоту эксплуатации прибора. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.

Интуитивно понятный пользовательский интерфейс

Пользовательский интерфейс разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа серии EPOCH 1000. EPOCH 600 имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций. Предоставляет прямой доступ к основным функциям контроля, таким как настройка усиления и положения строба, фиксация А-скана с результатами измерений и сохранение файлов. Пользовательский интерфейс доступен на нескольких языках и понятен специалисту любого уровня подготовки.

Портативный дефектоскоп для работы в любых условиях

Ультразвуковой дефектоскоп предназначен для использования как в лаборатории, так и в сложных или даже опасных условиях на месте проведения контроля. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Пользователи EPOCH 600 могут всегда быть уверены в надежности и качестве прибора. Дефектоскоп успешно прошел испытания на стойкость к вибрациям, ударам, способность работать во взрывоопасной атмосфере и широком диапазоне температур. Возможность работать от аккумулятора более 12 часов делает его идеальным решением для проведения контроля на удаленных участках.

Яркий полноформатный VGA-экран

Дефектоскоп оснащен полноформатным VGA-дисплеем с разрешением 640×480 пикселей. Горизонтальная конфигурация прибора оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки.

Оптимизированный доступ ко всем функциям

EPOCH 600 имеет отличные ультразвуковые характеристики. Цифровая архитектура выполнена на основе более ранних моделей EPOCH XT, LTC и EPOCH 1000 и обеспечивает гибкость и эффективность генерации/приема импульсов в соответствии с требованиями контроля качества.

Генератор/Приемник

Стандартная конфигурация прибора включает следующие функции:

• настраиваемый генератор прямоугольных импульсов PerfectSquare™;
• цифровой приемник с широким динамическим диапазоном;
• восемь наборов 100% цифровых фильтров;
• автоматическая или ручная настройка частоты зондирующего импульса в диапазоне от 10 до 2 000 Гц;
• напряжение генератора от 100 до 400 В;
• дискретность по амплитуде ± 0,25%;
• пять настраиваемых окон с результатами измерений.

Удобная навигация

Для удовлетворения пожеланий пользователей EPOCH 600 доступен в двух конфигурациях: с ручкой регулятора и панелью навигации. Ручка и курсорные клавиши панели навигации используются для настройки параметров и значений.

Ручка регулятора

Ручка регулятора, наряду с клавишами CHECK (ввод) и ESC (отмена), используется для настройки значений параметров с разным шагом. Пользователь может заблокировать ручку регулятора во избежание случайного изменения значений параметров во время контроля. Данная конфигурация обеспечивает плавное изменение значений и удобна для пользователей, предпочитающих настройку параметров с помощью ручки. Конфигурация с ручкой регулятора отвечает требованиям IP66.

Панель навигации

Панель навигации является отличительной чертой дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для более точной настройки. Панель навигации также имеет дополнительные клавиши с часто исполь­зуемыми функциями, такими как регулировка усиления и сохране­ние в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.

Портативный, прочный и эргономичный

EPOCH 600 представляет собой легкий, портативный дефектоскоп, стойкий к воздействию окружающей среды и подходящий практически для любого вида контроля. Основные характеристики прибора:

• широкоформатный трансфлективный VGA дисплей с отличным качеством изображения при любых условиях освещенности;
• резиновые накладки на всех четырех углах амортизируют удары и предотвращают появление царапин;
• четыре крепления для нагрудного ремня;
• не требующий использования специальных инструментов доступ к аккумулятору и боковому отсеку с разъемами;
• регулируемая подставка обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°;
• герметизированная боковая дверца, закрывающая разъем USB и слот для карты памяти;
• стандартный литий-ионный аккумулятор;
• держатель батарей АА для автономного использования прибора;
• легкость и эргономичность конструкции делает прибор удобным для переноски и простым в использовании.

Стандартные программные функции

Динамические кривые DAC/ВРЧ: Вычисляют ампли­туду сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхо-сигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхо-сигнала, использующегося при настройке ВРЧ. Варианты исполнения DAC включают ASME, ASME 3, JIS, а также пользовательские кривые. Сюда также включены некоторые важные функции: динамически регулируемые кривые DAC, переключение между режимами отображения DAC и ВРЧ, а также пользовательские кривые DAC для подачи предупреждающих сигналов.

DGS/AVG (АРД-диаграммы): Данный способ определения размера дефекта предусматривает анализ эхо-сигнала с использованием АРД-диаграмм, соответствующим конкретному типу преобразователя и материала. АРД-диаграмма показывает отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

Коррекция кривизны поверхности: Эта функция корректирует данные о расположении сигнала при использовании наклонного преобразователя для контроля изогнутой трубы или прутка поперек их оси.

Регистратор данных и интерфейсное ПО

Дефектоскоп EPOCH 600 предлагает несколько способов хранения, архивирования и внесения в отчеты данных контроля и калибровки. Внутренняя память прибора позволяет хранить до 50 000 точек замеров и может быть расширена за счет съемного носителя объемом 2 ГБ. Прибор полностью совместим с интерфейсной программой Olympus GageView™ Pro. Благодаря функциям быстрой настройки файлов и гибкого управления данными, процедуры регистрации и внесения в отчет результатов контроля становятся простыми и эффективными.

Регистратор данных

Прибор имеет встроенный регистратор данных для хранения файлов контроля и калибровки. Дефектоскоп поддерживает два вида файлов: калибровочные (CAL) и инкрементные (INC). CAL файлы позволяют сохранять неограниченное число настроек параметров для их последующего быстрого вызова. INC файлы содержат различные компоненты данных измерений под одним именем файла для загрузки и внесения в отчет.

С помощью программной опции Expanded Datalogger (расширенный регистратор данных) можно усовершенствовать параметры регистратора для поддержки файлов коррозионного мониторинга. Данная опция включает следующие типы файлов: последовательный, последовательный с пользовательской точкой, 2-мерная сетка, 2-мерная сетка с пользовательской точкой, 3-мерная сетка, бойлер и 2-D EPRI.

Карта памяти MicroSD

Дефектоскоп использует внутреннюю и съемную карты памяти MicroSD, каждая емкостью 2 Гб. Память на съемных носителях позволяет сохранять экранные снимки в виде растровых изображений для дальнейшего использования в отчетах, а также экспортировать текущие или сохраненные данные измерений и калибровки в формате .csv. Вторая карта MicroSD на 2 ГБ установлена на печатной плате и используется в качестве внутренней памяти. В случае повреждения прибора без возможности его ремонта вы можете извлечь эту карту MicroSD в авторизованном центре обслуживания для восстановления важных файлов данных.

Отличительные особенности:

• Конструкция соответствует требованиям EN 12668-1.
• Генератор прямоугольных импульсов PerfectSquare™.
• Цифровой приемник с широким динамическим диапазоном.
• Восемь цифровых фильтров для улучшения соотношения сигнал/шум.
• Частота зондирующих импульсов 2 кГц обеспечивает быстрое сканирование.
• Настройка параметров с помощью ручки регулятора или панели навигации.
• Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете.
• Продолжительное время работы от литий-ионных аккумуляторов или щелочных батарей.
• Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы.
• Карта памяти MicroSD на 2 ГБ для хранения и передачи данных.
• Подключение к ПК через USB-порт для обмена данными.
• Выходы сигнализации и VGA.
• Аналоговый выход (опция).
