Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М
Загрузка...

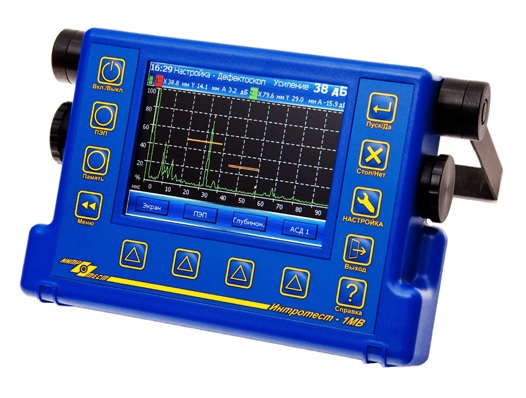

Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М — переносной ультразвуковой прибор для поиска внутренних дефектов в материале.
Сертификаты и удостоверения на ультразвуковой дефектоскоп ИНТРОТЕСТ-1М:
- Сертификат об утверждении типа средств измерений Российской Федерации. Ультразвуковой дефектоскоп Интротест-1М внесен в Государственные реестр средств измерений РФ.
- Регистрационное удостоверение в Перечне специальных средств измерений гражданской авиации (ССИ) РФ.
Гарантия на ультразвуковой дефектоскоп Интротест-1М: 12 месяцев.
Назначение ультразвукового дефектоскопа Интротест-1М
Портативный ультразвуковой дефектоскоп Интротест-1М предназначен для контроля материалов, заготовок, изделий и оборудования в различных отраслях. Дефектоскоп может применяться в производственных и полевых условиях.
Дефектоскопы ультразвуковые Интротест-1М ‑ это современные цифровые приборы, имеющие простое, понятное управление и обладающие следующими функциями:
- параметров настройки;
- сохранение параметров преобразователей;
- сохранение и просмотр результатов контроля (до 500 А-разверток);
- сохранение комментария оператора к результатам контроля;
- подключение к персональному компьютеру для передачи данных и печати протокола контроля;
- работа от автономного источника питания или от сети 220B.
Преимущества ультразвукового дефектоскопа ИНТРОТЕСТ-1М:
- возможность предварительной настройки в лабораторных условиях, сохранение параметров настройки с последующим вызовом из памяти при контроле;
- возможность сохранения результатов контроля, просмотр и анализ результатов после проведения контроля;
- печать протокола контроля;
- возможность распечатки эхограммы и параметров контроля.
Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М характеристики:
|
Технические характеристики |
Модификация |
|||
|
Интротест-1МВ |
Интротест-1МН |
|||
| Диапазон зоны контроля (для продольной волны в стали), мм, не менее |
6 — 6000 |
|||
| Диапазон развертки, мкс |
2 — 2000 |
|||
| Амплитуда зондирующего импульса Uг, В, |
50 — 300 |
|||
| Диапазон регулировки длительности зондирующего импульса, нс, |
50 — 325 |
|||
| Полоса пропускания приемника, МГц, не менее |
0,6 — 20 |
0,04 — 3,8 |
||
| Полоса пропускания приемника в диапазонах частот, МГц, не менее |
0,6 — 2 1,3 — 3,8 2,5 — 7,5 7 — 20 |
0,04 — 0,1 0,1 — 0,7 0,6 — 2 1,3 — 3,8 |
||
| Динамический диапазон временной регулировки чувствительности (ВРЧ), дБ, не менее |
80 |
|||
| Память | А-сканы с параметрами сигнала в стробе, комплекты настроек дефектоскопа, параметрв ПЭП | |||
| Режим стоп-кадр | Заморозка А-скана | |||
| Автоматическая сигнализация дефектов | Два независимых строба, световая индикация | |||
| Характеристики цифрового толщиномера:
Способы измерения: Измеряемые величины: |
по пику, по фронту, по переходу через «0»
|
|||
| Дискретность при измерении расстояний, мм:
в режиме дефектоскопа в режиме толщиномера |
0,1 0,01 |
0,1 |
||
| Предел допускаемой основной абсолютной погрешности измерения координат дефекта Dх, мм, не более |
± (0,5 + 0,01×x), где х — значение измеряемой координаты, мм |
|||
| Предел допускаемой основной абсолютной погрешности измерения толщины DL, мм, не более в диапазонах толщин L, мм
0,5 — 5 5,01 — 300 |
± (0,03 + 0,01×L) ± (0,05 + 0,01×L) |
|||
| Характеристики экрана | Цветной, LSD, с LED подсветкой, 5,5 дюймов | |||
| Связь с компьютером | USB, Передача результатов контроля из памяти дефектоскопа в компьютер, печать протокола контроля
Передача данных из компьютера в дефектоскоп |
|||
| Питание |
От сети ~ 220 В или от аккумулятора |
|||
| Температурные пределы эксплуатации дефектоскопа |
— 15°С ÷ 40 °С |
|||
| Габаритные размеры, мм
Масса (с аккумулятором), кг |
250х170х60 1,5 |
|||
| Преобразователи | По заказу комплектуется преобразователями | |||
Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М комплект поставки:
Базовый комплект поставки универсального ультразвукового дефектоскопа ИНТРОТЕСТ-1МВ:
- дефектоскоп ИНТРОТЕСТ-1МВ
- преобразователи, 4 шт. (по заказу)
- кабель для подключения преобразователя, 2 шт. (по заказу)
- кабель для подключения к компьютеру, 1 шт.
Базовый комплект поставки универсального ультразвукового дефектоскопа ИНТРОТЕСТ-1МН:
- дефектоскоп ИНТРОТЕСТ-1МН
- кабель для подключения преобразователя, 2 шт. (по заказу)
- блок питания 220 В, 1 шт.
Ультразвуковой дефектоскоп ИНТРОТЕСТ-1М принадлежности:
- сумка для работы в полевых условиях и переноски;
- дополнительные ультразвуковые преобразователи;
- зарядное устройство;
- кабели для подключения ПЭП;
- кабель для подключения к компьютеру;
- стандартные образцы предприятия (Образцы СОП);
- зарядное устройство;
- ультразвуковые гели.
