Ультразвуковой дефектоскоп PCE-FD 20
Загрузка...

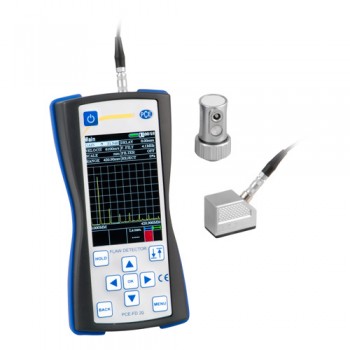

Портативный ультразвуковой дефектоскоп PCE-FD 20 с большим экраном LCD который показывает карты-развертки ультразвуковых сигналов так же, как поперечных сечений B-развертки. Ideal для пользы в применениях машиностроения, космических и металлургических, этот высокочастотный ультразвук-основанный дефектоскоп использует датчик контакта (2 различных включенного зонда; 45° и 90°) для того чтобы измерить материальную толщину и определить рванины и дефекты как скачкообразность в сварках.
— Диапазон рабочих частот: 1 … 10 МГц
— Измеренный интервал времени: 6 … 1000 микросекунд (МКС)
— Скорость звука: 1000 … 9999 м / с
— Реализует теневое, эхо и зеркально-теневое тестирование методы
— Особенности интерфейс USB для загрузки данных на ПК для детального анализа
— Легкий
— Батарея или электричество
— 1,5 м длинный кабель зонда
Технические характеристики PCE-FD 20:
|
Диапазон рабочих частот |
1 … 10 МГц |
|
Диапазон интервала времени измерения (длительность сканирования) |
6 … 1000 микросекунд (МКС) |
|
Ядровый ряд скорости |
1000 … 9999 м / с |
|
Отклонение измерения временных интервалов |
Не превысить ± 0.025 µs |
|
Максимум. отклонение амплитуды сигналов на входе приемника в 0 … Диапазон 110 дБ |
Не превысить ± 0.5 дБ |
|
Испытывая регион увеличения |
125 дБ |
|
Усреднение по количеству стартов |
1 … 16 |
|
Диапазон времени-переменное усиление (TVG) / количество контрольных точек TVG |
40 дБ / 15 |
|
Длительность импульса возбуждения до нагрузки |
0 … 0.5 МКС |
|
Амплитуда импульса возбуждения до нагрузки 50 Ом, не менее |
100, 200, 300 |
|
Диапазон рабочих частот приемника на -3 дБ |
1 … 10 МГц |
|
Отклонение амплитуд входных сигналов в 10 … Ряд 100% высоты экрана |
Не более 1 дБ |
|
Сканирующий |
1 … 1000 МКС |
|
Задержка сканирования |
0 … 2000 МКС |
|
Диапазон измерения временных интервалов |
0 … 1000 МКС |
|
Призма задержки зонда |
0 … 15 мкс |
|
Автоматическая сигнализация дефектов (AFS) |
Двойн-строб |
|
Диапазон настройки AFS gates |
0 … 2000 МКС |
|
Регулировка порогов ворот AFS |
0 … 100% |
|
Обнаружение сигналов (приемник) |
Положительная половинная волна, режим Радио |
|
Размеры устройства (прибл.) |
80 x 162 x 35 мм / 3,14 x 6,37 x 1,37″ |
|
Размеры дисплея (прибл.) |
48 x 74 mm / 1.88 x 2.91″ |
|
Источник питания |
100 … 250 V AC или 3 x 1.5 V AA батареи |
|
Вес (прибл.) |
250 G / 0.55 lb (без батарей) |
Комплект поставки PCE-FD 20:
- 1 x PCE-FD 20 дефектоскоп
- 1 x зонд кабель (1.5 м длиной)
- 1 x датчик контакта (90 °)
- 1 x датчик контакта (45 °)
- 3 батареи x 1.5 V (AA)
- 1 x зарядное устройство / электроснабжение
- 1 x USB-кабель
- 1 x руководство пользователя
