Ультразвуковой прибор A1207D для измерения уровня трансмиссионного масла
Загрузка...
Прибор А1207D относится к ручным ультразвуковым приборам общего назначения, выполнен в портативном исполнении и предназначен для проведения измерений уровня трансмиссионного масла в автомобильной коробке передач.
Прибор предназначен для эксплуатации при следующих условиях:
- температура окружающей среды от минус до плюс 60ºС;
- относительная влажность воздуха до 85%;
- температура коробки передач от минус 10 до плюс 80 ºС.

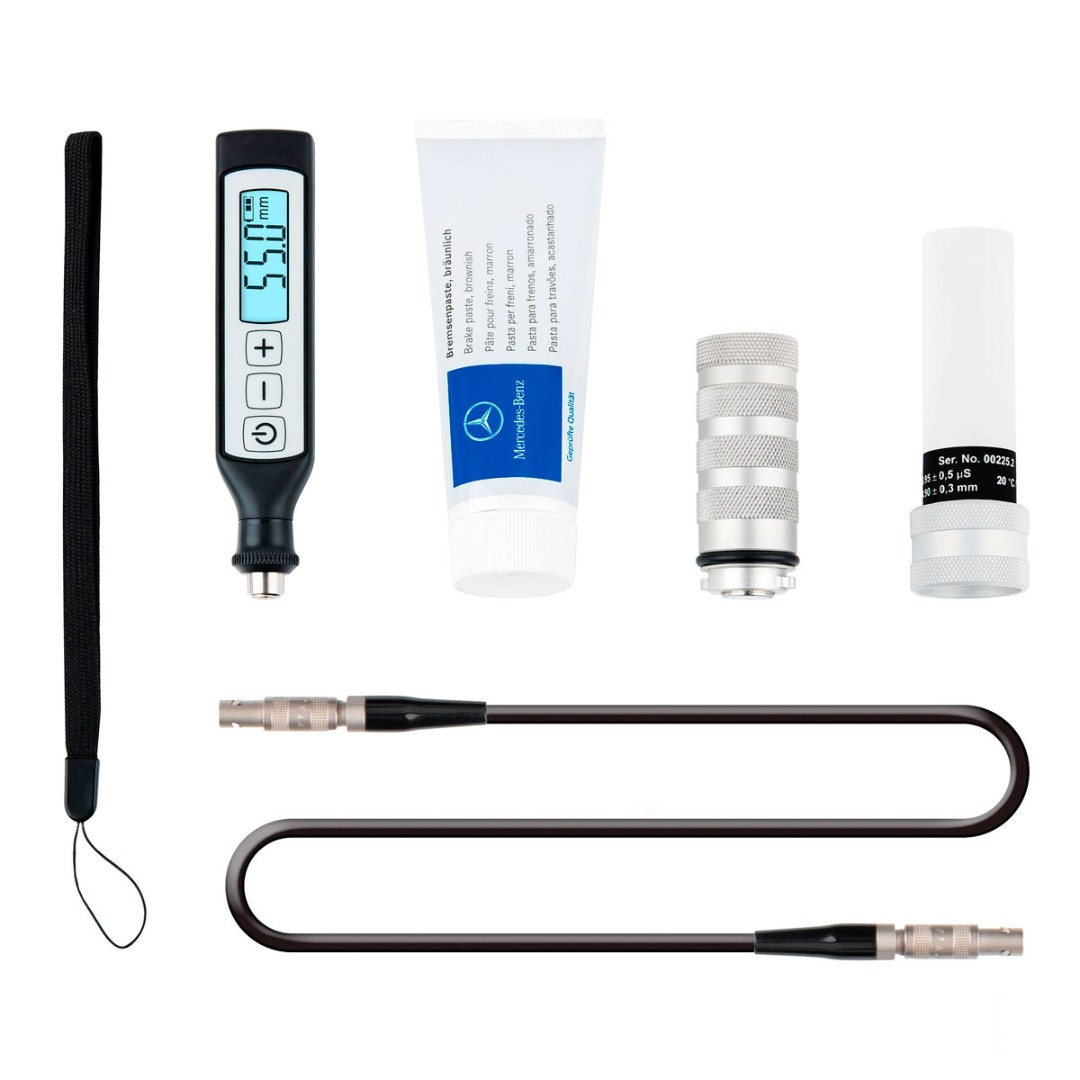

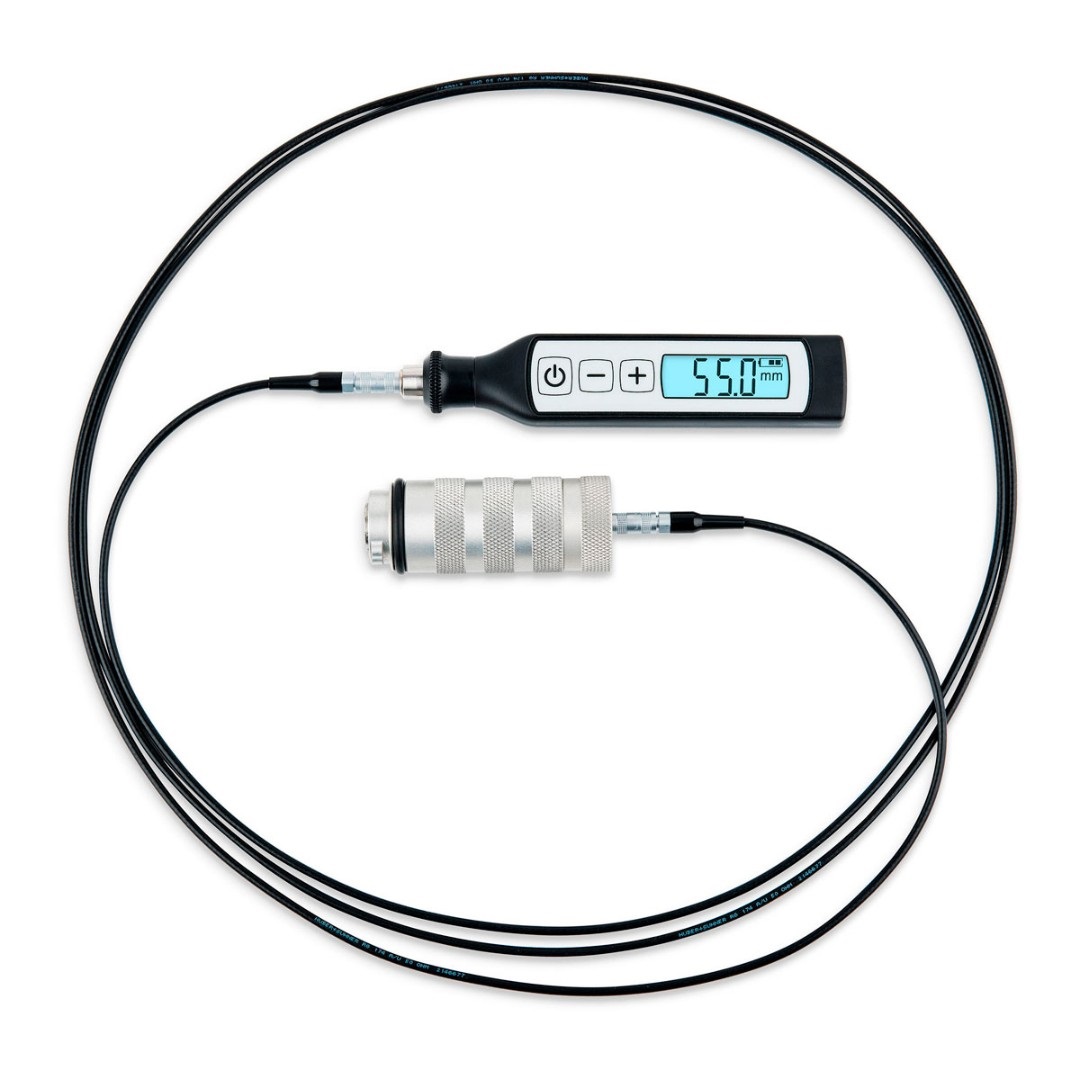

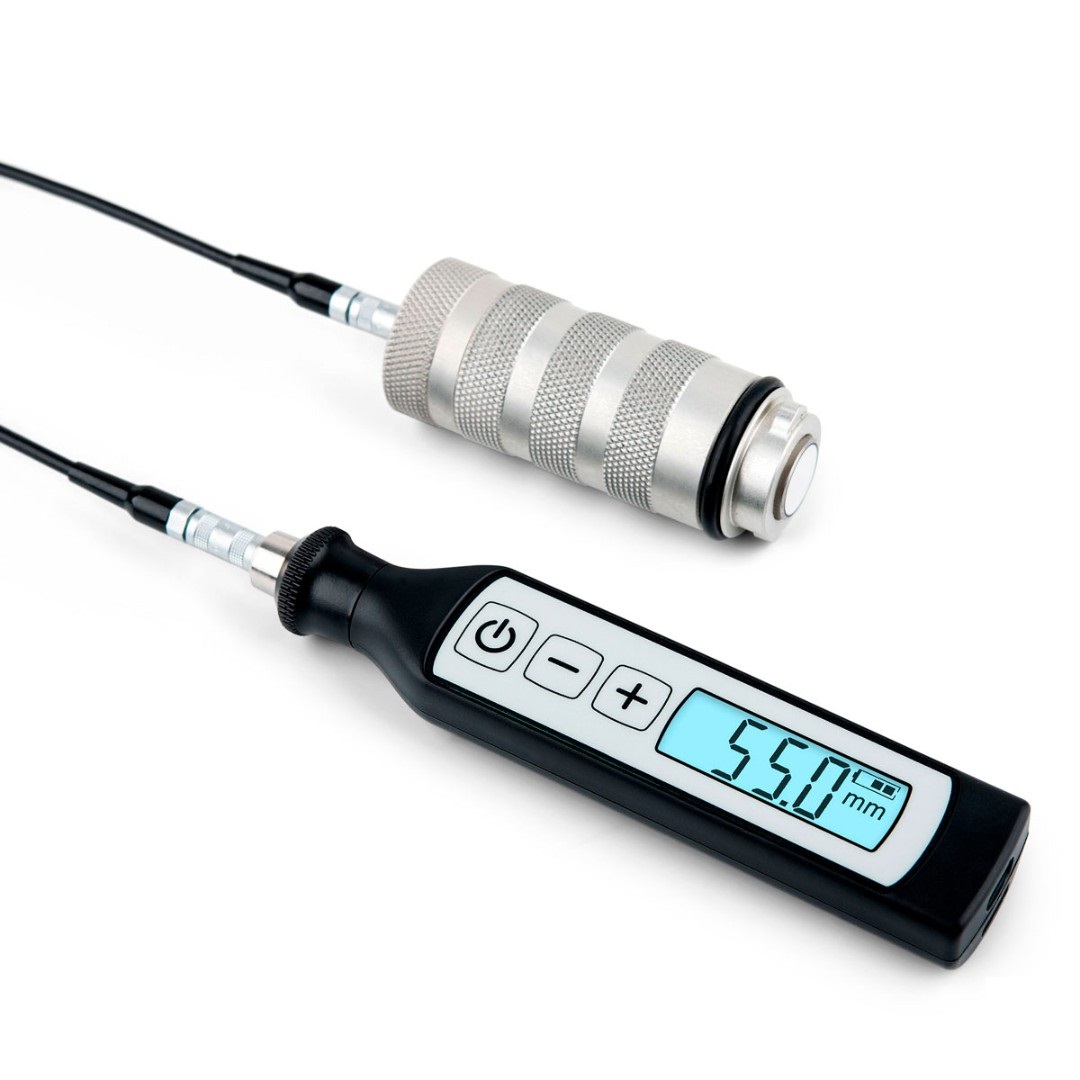

Прибор выполнен в виде миниатюрного электронного блока со встроенным аккумулятором, к которому подключается сменный преобразователь. На дисплее электронного блока отображаются уровень заряда аккумулятора, текущие единицы и числовые результаты измерений. Разъем USB служит для подключения адаптера питания 220 В – USB для заряда встроенного аккумулятора.
С прибором необходимо использовать контактную смазку, которая оказывает влияние на функционирование прибора. В качестве контактной смазки рекомендуется использовать тормозную пасту Mercedes-Benz «Bremspaste bräunlich», A002 989 37 51.
Скорость распространения ультразвуковых волн в масле и калибровочном образце зависит от температуры, поэтому для получения корректных результатов при измерениях требуется предварительное измерение температуры объекта контроля и сопоставление результата с коррекционной таблицей, приведенной в документации, представленной предприятием-изготовителем.
Режимы работы
1. Для проверки работоспособности прибора следует:
- измерить и зафиксировать температуру калибровочного образца;
- нанести на преобразователь контактную смазку;
- соединить калибровочный образец с преобразователем через байонет соединение;
- подключить преобразователь с подключенным калибровочным образцом к прибору;
- включить прибор;
- сравнить полученный результат измерений со значениями, приведенными в коррекционной таблице, результат должен находиться в указанном в таблице диапазоне измерений.
| Температура, ºС | Допускаемые значения уровня, мм |
| 10 | 54,5±0,3 |
| 15 | 54,7±0,3 |
| 20 | 54,9±0,3 |
| 25 | 55,1±0,3 |
| 30 | 55,3±0,3 |
Если полученное значение не попадает в диапазон допустимых значений следует обратиться к рекомендациям по устранению неисправностей, приведенным в Руководстве по эксплуатации на прибор.
2. Использование прибора:
- Включить прибор;
- Нанести на преобразователь контактную смазку;
- Подсоединить преобразователь к коробке передач через байонетное соединение;
- Выдержать несколько секунд до появления постоянных показаний на экране;
- Сравнить результат измерений со значением, соответствующим температуре масла.
Технические характеристики A1207D:
| Параметр | Значение |
| Диапазон измерений, мкс | от 16 до 160 |
| Погрешность измерений, мкс | ±1 |
| Тип дисплея | TFT |
| Частота обновления дисплея, Гц | 10 |
| Источник питания | встроенный LiPol аккумулятор |
| Номинальное значение напряжения аккумулятора, В | 3,7 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее | 16 |
| Габаритные размеры корпуса, мм, не более | 125 x 25 х 15 мм |
| Масса, г, не более | 40 г |
| Средняя наработка на отказ, ч, не менее | 18 000 |
