УПНК-6Т Портативный промышленный УЗ дефектоскоп с параллельными каналами
Загрузка...УПНК-6Т Портативный промышленный УЗ дефектоскоп с параллельными каналами
УПНК-6Т — универсальный многоанальный переносной дефектоскоп/толщиномер с независимыми параллельными каналами, построенными на высокоскоростной архитектуре.
УПНК-6Т — это универсальный инструмент, который может стать для Вас первым, достаточно бюджетным, шагом к модернизации установок на базе морально устаревших дефектоскопов (УДМ – 1М; УДМ – 3; АТЛАНТ – 3; ИДЦ; ИДЦ – 6; ИДЦ – 10; УДТ – 4М; ДУ – 161 – М; ДУК-66ПМ; УД-10УА; УКК – 2; Интротест и др.), так и послужить началом для создания новой установки с той степенью механизации и автоматизации процессов, в которой Вы нуждаетесь на данный момент.

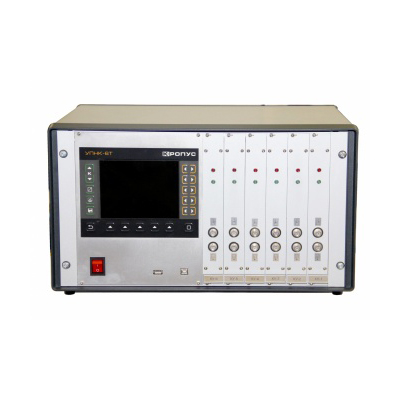

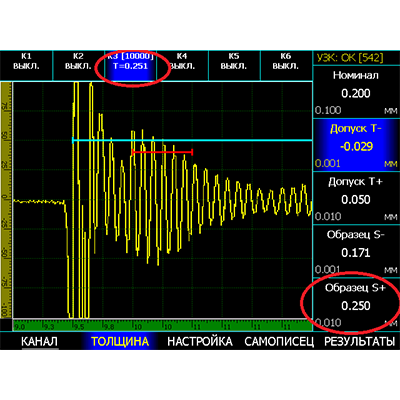

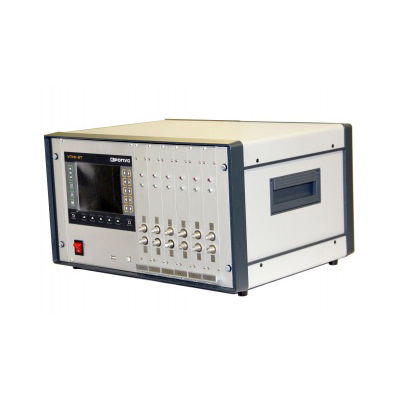

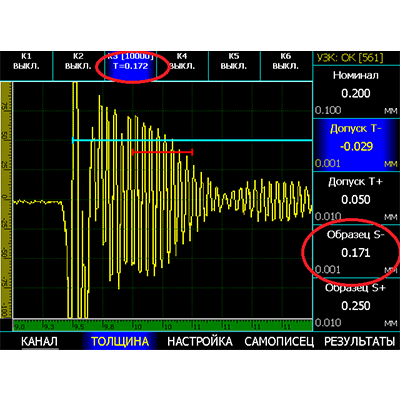

УПНК-6Т на отлично проявил себя в дефектоскопии и толщинометрии труб с диаметром 2 мм и толщиной стенки 0,2 мм. При работе в динамическом режиме с СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм.
Отличительные особенности:
- Мобильность (масса не более 15 кг)
- Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций
- Релейный выход. Возможность для подключения к существующей транспортной системе
- Возможность интеграции в стандартную 19 дюймовую приборную стойку
- Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц
- Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
- Частотный диапазон канала — от 0,5 МГц до 25 МГц
- Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи
- Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК
- Использование сетевых возможностей Windows NT/2000 — удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
- Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов
|
Количество каналов |
6 |
|
|
Развертка, мкс |
мин.: 0 — 2,5
макс.: 0 — 1000 |
|
|
Задержка, мкс |
от -4 мкс до 998 |
|
|
Демпфирование, Ом |
50 / 1000 (до 25 в совмещенном режиме) |
|
|
Входной импенданс, Ом |
50 / 600 | |
|
Зондирующий импульс, нс |
прямоугольный, амплитудой не менее 200 В, с изменяемой длительность от 33 до 500, с шагом 16 |
|
|
Частота повторений ЗИ |
от 50Гц до 15 кГц |
|
|
Усилитель, МГц |
широкополосный 0.5-25
диапазонные аналоговые и цифровые фильтры
|
|
|
Диапазон регулировки усиления, дБ |
100 |
|
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ с построением кривой по 10 опорным точкам |
|
|
Детектирование |
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки) |
|
|
Отсечка |
компенсированная, 0 — 80% высоты экрана |
|
|
Зоны контроля |
две независимых зоны АСД + зона иммерсионной синхронизации Начало и ширина зон изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана |
|
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по переходу сигнала через частотный и корреляционный метод |
|
|
Разрешающая способность, нс |
для временного метода — 0,5 |
|
| Разъемы преобразователей | 2 СР50 / BNC | |
| Масса, кг | 15 | |
| Габаритные размеры, мм (д*ш*в) | 550*420*310 | |
