Газоанализатор ИГС-98 Бином-2В

Газоанализатор переносной Бином-2В предназначен для измерения ДВУХ ГАЗОВ ОДНОВРЕМЕННО в любых сочетаниях.

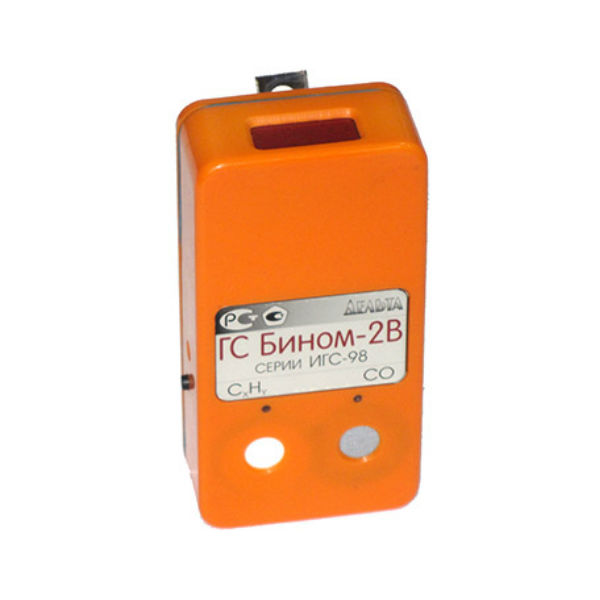

Конструктивно индивидуальный газоанализатор выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления к одежде. На лицевой стенке расположено отверстие для доступа воздуха к каждому газочувствительному сенсору и два светодиода сигнализирующие о превышении заданных порогов по каждому газу.

Область применения газосигнализатора Бином-2В — промышленные зоны предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.

Таблица возможных сенсоров для газосигнализатора БИ НОМ-2В:

ЭХ — электрохимический сенсор.

ТК — термокаталитический сенсор.

ОП — оптический сенсор.

ПП — полупроводниковый сенсор.

Базовые пороги сигнализации газосигнализатора Бином-2В основаны на общероссийских нормативных документах (см. приложение к РЭ) и для токсичных газов первый порог составляет один ПДК, а для горючих 20% НКПР. Возможна установка других порогов в пределах диапазона измерения (оговаривается при заказе).

Газосигнализатор Бином-2В на кислород (О2) при включении обеспечивает автокалибровку (автоматическую установку показаний нормальной концентрации 20,9%), поэтому включение прибора необходимо производить в атмосфере с заведомо нормальным содержанием О2.

Принцип действия газосигнализатора Бином-2В:

Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.

Принцип действия схемы с оптическим датчиком основан на преобразовании электрического сигнала от сенсора в нормированное напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора как на метан или углеводороды, так и на другие опасные газы (СО2 и др.).

Цифровая трехразрядная матрица показывает концентрацию по измеряемым газам: О2 (в % об.), горючие (в % об. или в г/м3) и токсичные (в мг/м3), а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами). Концентрация по каждому газу поочередно индицируется на цифровом индикаторе.
