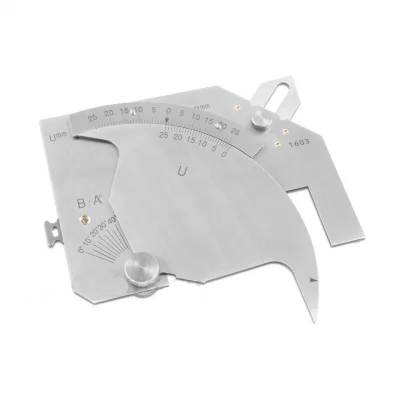

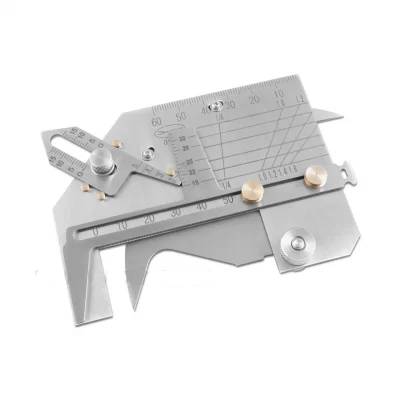

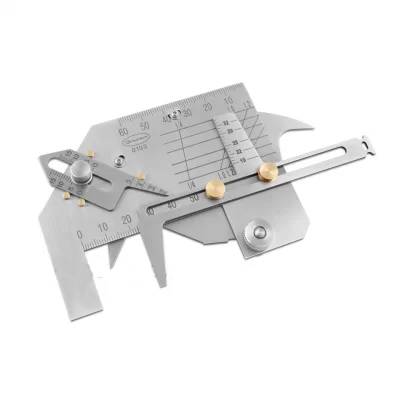

Измеритель Bridge Cam WGU-9M ЭЛИТЕСТ
Измерительный шаблон Bridge Cam WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого...
Загрузка...В наличии много
4200 руб.RUB
Измерительный шаблон Bridge Cam WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра. Данный шаблон отличается от Bridge Cam WGU-8M удлиненными губками для контроля диаметров до 50 мм и наличием номограммы (Н)*, позволяющей определять коэффициент расширения стыкового шва арматуры или прутка, выполненных газопрессовой сваркой.
Технические характеристики Bridge Cam WGU-9M ЭЛИТЕСТ:
Вес, не более: 175 г
Материал: нержавеющая сталь
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | град. | 0–70 | 5 | ±2,5 |
| Б | мм | 25,0–0–25,0 | 1,0 | ±0,25 |
| В | мм | 0–25,0 | 1,0 | ±0,25 |
| Г | мм | 0–15,0 | 1,0 | ±0,25 |
| Д | мм | 2,0–5,0 | 0,5 | ±0,25 |
| Е | мм | 0–60,0 | 1,0 | ±0,15 |
| Ж | мм | 0–50,0 | 1,0 | ±0,30 |
*Номограмма (Н) позволяет определять коэффициент расширения прутков и арматуры диаметром 19–32 мм
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Подготовка к сварке | толщина деталей (s), мм | Е Ж |
0–60,0 0–50,0 |
1,0 1,0 |
±0,15 ±0,30 |
| притупление кромки (c), мм | |||||
| зазор между деталями (b), мм | Д | 2,0–5,0 | 0,5 | ±0,25 | |
| глубина скоса кромки (h1), мм | Б, В | 0–25,0 | 1,0 | ±0,25 | |
| смещение кромок (h2), мм | |||||
| угол скоса кромки (β), град. | А | 0–70 | 5 | ±2,5 | |
| диаметр электродов (d1), мм | Ж | 0–50,0 | 1,0 | ±0,30 | |
| диаметр прутков, арматуры и труб (d2), мм | |||||
| Стыковой шов | выпуклость стыкового шва (g1) и его корня (g2), мм | Б | 0–25,0 | 1,0 | ±0,25 |
| вогнутость стыкового шва (g3) и его корня (g4), мм | Б, В | 0–25,0 | 1,0 | ±0,25 | |
| ширина стыкового шва (е), мм | Ж | 0–50,0 | 1,0 | ±0,30 | |
| Угловой шов | фактическая толщина углового шва (a), мм | Г | 0–15,0 | 1,0 | ±0,25 |
| катет углового шва (k), мм | Б | 0–25,0 | 1,0 | ±0,25 | |
| Дефекты | длина дефекта (l1), мм | Е Ж |
0–60,0 0–50,0 |
1,0 1,0 |
±0,15 ±0,30 |
| глубина дефекта, чешуйчатости, западания между валиками (h3), мм | Б, В | 0–25,0 | 1,0 | ±0,25 | |
| Газопрессовая сварка | длина (l2) и диаметр (d3) шва, мм | Ж | 0–50,0 | 1,0 | ±0,30 |
| длина неравномерности шва (l3), мм | |||||
| коэффициент отношения длины и диаметра шва к диаметру арматуры, мм | Н | 1,0–1,6 | 0,2 | – | |
