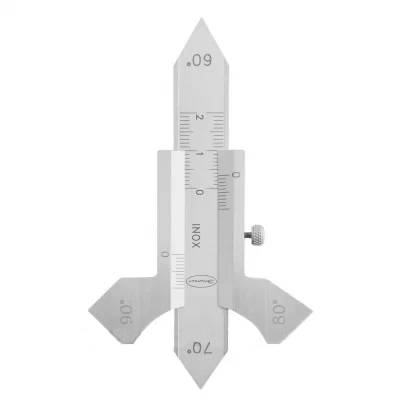

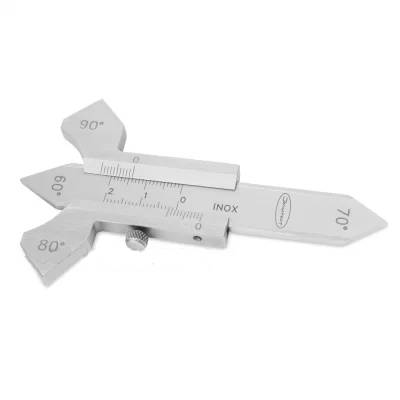

Измеритель WG3 ЭЛИТЕСТ (нониусный)
Нониусный измеритель WG3 предназначен для визуально-измерительного контроля углов, параметров стыкуемых деталей и сварного шва.
Загрузка...В наличии много
890 руб.RUB
Нониусный измеритель WG3 предназначен для визуально-измерительного контроля углов, параметров стыкуемых деталей и сварного шва.
Технические характеристики Измеритель WG3 ЭЛИТЕСТ:
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | мм | 0–20,0 | 0,1 | ±0,10 |
| Б1 | град. | 60 | – | ±2,5° |
| Б2 | 70 | – | ±2,5° | |
| Б3 | 80 | – | ±2,5° | |
| Б4 | 90 | – | ±2,5° |
Справочные размеры, мм:
Вес, не более: 75 г
Материал: нержавеющая сталь
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | ||
| Подготовка к сварке | угол разделки кромок (α), град. | Б1-4 | 60; 70;
80; 90 |
– | ±2,5 | |
| Стыковой шов | выпуклость стыкового шва (g1)
и его корня (g2), мм |
А | 0–10,0 | 0,1 | ±0,10 | |
| вогнутость стыкового шва (g3)
и его корня (g4), мм |
0–1,8
1,8–9,0 |
0,1
1,0 |
±0,10
±0,10 |
|||
| Угловой шов | фактическая толщина углового шва (a), мм | 0–12,0
12,0–20,0 |
0,1
1,0 |
±0,10
±0,10 |
||
