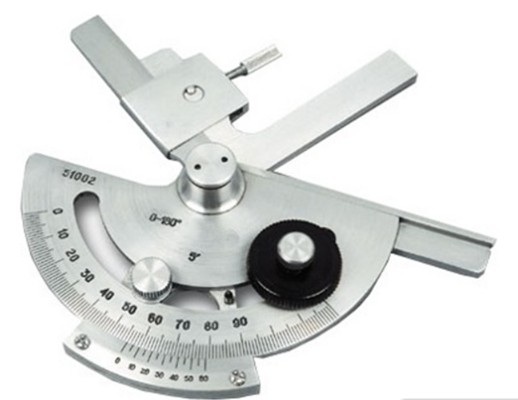

Угломер с нониусом тип УН
Угломер – это измерительный инструмент, предназначенный для определения наружных и внутренних углов и состоящий из основания и подвижной линейки, которая прикладывается к измеряемой плоскости. Отсчет ведется по линейно-круговой шкале, закрепленной на основании и шкале нониуса на подвижной части.
Угломеры применяются для контроля качества, снятия размеров, а так же для разметки деталей. Угломеры Различаются по конструкции, точности измерения. Технические условия нониусных угломеров содержаться в ГОСТ 5378-88. Методика поверки регламентирована МИ 2131-90 ГСИ. Протокол поверки угломеров можно скачать здесь.
Параметры | УН | УИ |
Предел допускаемой погрешности,1 +-‘ | 2 | 5 |
Допуск плоскостности и прямолинейности, мкм | 4 | 4 |
Кол-во шт в упаковке | 30 | 40 |
Вес упаковки, кг | 19 | 31 |
Габариты упаковки, см | 57х34х23 | 58х35х30 |
Угломеры тип УН с нониусом, 2-го типа:
Модель | Модель 127 | Модель 1005 |
Пределы измерения наружных углов: | от 0° до 180° | от 0° до 360° |
Пределы измерения внутренних углов: | от 40° до 180° | от 40° до 180° |
Значение отсчета по нониусу | 2′ | 2′ |
Предел допускаемой погрешности угломеров | не более ±2′ | не более ±2′ |
Масса, кг | 0,345 | 0,345 |
