Ультразвуковой дефектоскоп УСД-60Н
Загрузка...

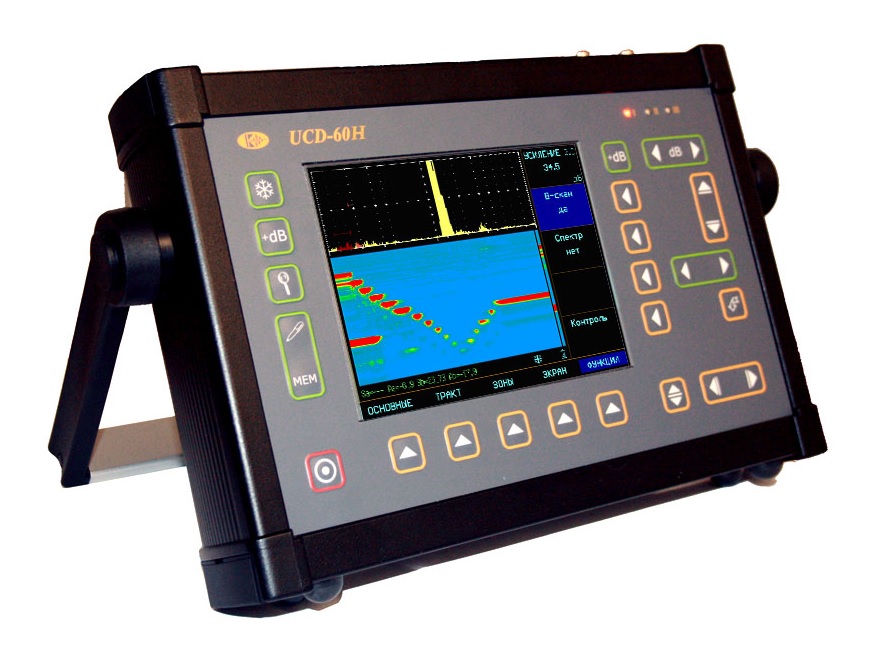

Универсальный низкочастотный ультразвуковой дефектоскоп УСД-60Н со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана (опционально), измерения спектра сигнала.
Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.
В новом низкочастотном дефектоскопе также предусмотрена комплектация импедансным р/с преобразователем.
Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.
Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Особенности:
- одновременное отображении амплитуды сигнала и расстояния до него;
- отображения сигналов в недектированном режиме;
- высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения;
- Б-скан для более удобной визуализации контроля;
- выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана;
- сохранение и просмотр настроек и результатов на экране прибора;
- усилитель: 0.2 — 2,5 МГц;
- ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам;
- частота повторения ЗИ: до 40 Гц;
- измерение спектра сигнала;
- зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- вывод сигналов в виде А-, В-, С- сканов;
- возможность подключения к дефектоскопу датчика пути;
- подключение к дефектоскопу многоканального коммутатора (до 32-х каналов);
- интерфейс Ethernet;
- Питание дефектоскопа: Li-ion аккумулятор или внешний блок питания;
- До 7 часов работы от аккумулятора.
Программное обеспечение к ультразвуковому дефектоскопу УСД-60Н:
- UdOscill — отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора и получение копии экрана
-
UCD60Logger-работа с настройками и результатами прибора. Конструктор протоколов
Ультразвуковой дефектоскоп УСД-60Н характеристики:
| Развертка дефектоскопа | мин.: 0 — 2,67 мкс макс.: 0 — 6000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Задержка дефектоскопа | от 0 мкс до 5900 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Задержка в призме | 0 — 100 мкс с шагом 0,01 / 0,1/ 1 и 10 мкс |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс дефектоскопа | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительностью от 16 до 500 нс, с шагом 16 нс |
| Демпфер зондирующего импульса | регулируемый от 0 до 15 полупериодов с задежкой демпфирования от 0 до 7 полупериодов |
| Частота повторений ЗИ | 40 Гц |
| Усилитель дефектоскопа | 0,02-2,5 МГц (-6 дБ) |
| Диапазон регулировки усиления дефектоскопа | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан |
| Отсечка | компенсированная, 0 — 90% высоты экрана |
| Зоны контроля дефектоскопа | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей дефектоскопа | Цветной, TFT 640 х 480 точек 130 х 100 мм |
| А-сигнал | 480 x 300 точек в стандартном режиме |
| Память дефектоскопа | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | RS232 / Ethernet |
| Разъемы преобразователей | 2 СР50 или Лемо0 (по заказу) |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешенее питание | блок питания от сети 220 В AC |
| Диапазон рабочих температур дефектоскопа | от -25 до +55 °C |
| Размер дефектоскопа | 190 мм x 285 мм x 50 мм |
| Масса дефектоскопа | 3,5 кг с аккумуляторами |
Ультразвуковой дефектоскоп УСД-60Н комплект поставки:
Стандартный комплект поставки дефектоскопа УСД-60Н:
- электронный блок дефектоскопа УСД-60Н со встроенным аккумулятором;
- блок питания 18В / 220 В;
- кабель СР50-Lemo00 (2 шт.);
- кабель соединительный СР50-СР50 (2 шт.);
- защитный чехол с блендой и креплением на корпусе оператора;
- преобразователь ультразвуковой П111-0,04-М26 (2 шт.);
- кабель 60-Ethernet-1m для связи с ПК;
- кабель 60-Ethernet-2m для связи с ПК;
- ethernet Switch для УСД-60;
- программное обеспечение для ПК на диске;
- комплект документации (руководство по эксплуатации, паспорт, методика поверки, сертификат метрологической поверки);
- кейс для переноски.
Расширенный комплект поставки дефектоскопа УСД-60Н:
- электронный блок дефектоскопа УСД-60Н со встроенным аккумулятором;
- блок питания 18В / 220 В;
- кабель СР50-Lemo00 (2 шт.);
- кабель соединительный СР50-СР50 (2 шт.);
- защитный чехол с блендой и креплением на корпусе оператора;
- преобразователь ультразвуковой П111-0,04-М26 (2 шт.);
- преообразователь импедансный р/с RSP-60;
- кабель 60-Ethernet-1m для связи с ПК;
- кабель 60-Ethernet-2m для связи с ПК;
- ethernet Switch для УСД-60;
- программное обеспечение для ПК на диске;
- комплект документации (руководство по эксплуатации, паспорт, методика поверки, сертификат метрологической поверки);
- кейс для переноски.
