Универсальный шаблон сварщика УШС-4/УШС-4Т ЭЛИТЕСТ
Загрузка...

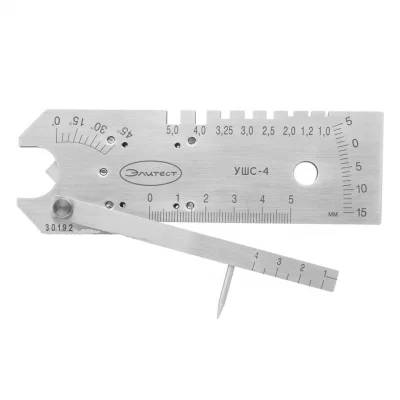

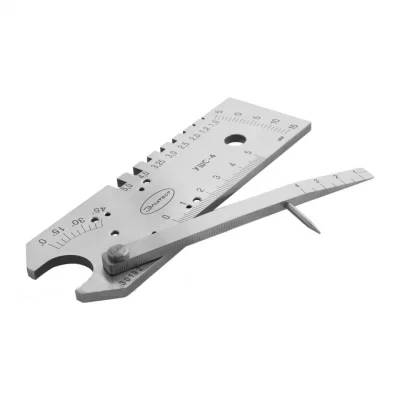

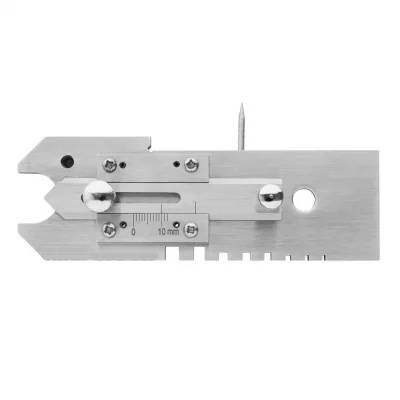

Универсальный шаблон сварщика УШС-4 предназначен для визуального и измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки. Шаблон УШС-4 является расширенной версией УШС-3: на его оборотной стороне находится дополнительный движок, позволяющий измерять фактическую толщину углового шва. Входит в состав комплектов ВИК «Эксперт» и ВИК «Поверенный».
Модификация УШС-4Т
Модификация УШС-4Т разработана для решения особо ответственных задач контроля и имеет погрешность линейных измерений по шкалам Б, В и Г не более ±0,10 мм. Вместе с модификацией УШС-3Т являются единственными представленными на российском рынке моделями универсальных шаблонов сварщика, полностью удовлетворяющими требованиям руководящих документов ПАО «Транснефть», а именно:
- Пункту 8.1.7.3 РД 25.160.10-КТН-016-15, а также пункту 5.2.4 ОТТ-75.180.00-КТН-046-12, согласно которым для проведения неразрушающего контроля на объектах ПАО «Транснефть» могут использоваться только прошедшие поверку средства измерений.
- Пункту 8.1.7.5 РД 25.160.10-КТН-016-15, устанавливающему пределы допустимой погрешности для средств измерений визуального и измерительного контроля. Погрешность измерений линейных размеров УШС-3Т и УШС-4Т не превышает величин, приведенных в таблице 8.1 данного пункта.
| Диапазон измеряемой величины, мм | Погрешность измерений, мм |
| От 0 до 10 включ. | 0,1 |
| От 10 до 100 включ. | 0,5 |
| Свыше 100 | 1 |
Метрологическое обеспечение
Универсальный шаблон сварщика УШС-4 Элитест и его модификация УШС-4Т Элитест внесены в Госреестр средств измерений РФ (№ 80844-20).
Контролируемые параметры
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | ||
| УШС-4 | УШС-4Т | |||||
| Подготовка к сварке | толщина деталей (s), мм | Б | 0–10,0 10,–50,0 |
1,0 | ±0,15 | ±0,10 ±0,15 |
| притупление кромки (c), мм | ||||||
| зазор между деталями (b), мм | В | 1,0–4,0 | 0,5 | ±0,20 | ±0,10 | |
| глубина скоса кромки (h₁), мм | Г | 0–10,0 10,0–50,0 |
1,0 | ±0,20 | ±0,10 ±0,20 |
|
| смещение кромок (h₂), мм, относительно верхней детали | ||||||
| (h₂) относительно нижней детали | 0–5,0 | ±0,10 | ||||
| угол скоса кромки (β), град. | А | 0–45 | 5,0 | ±2,00 | ±1,50 | |
| диаметр электродов и сварочной проволоки (d₁) | Д | 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 |
– | +0,10 | ±0,10 | |
| Стыковой шов | выпуклость стыкового шва (g₁) и его корня (g₂), мм | Г Е |
0–5,0 0–12,0 |
1,0 | ±0,20 | ±0,10 |
| вогнутость стыкового шва (g₃) и его корня (g₄), мм | Г Е |
0–10,0 10,0–50,0 |
±0,10 ±0,15 |
|||
| 0–12,0 | ±0,10 | |||||
| ширина шва (е), мм | Б | 0–10,0 10,0–50,0 |
1,0 | ±0,15 | ±0,10 ±0,15 |
|
| Угловой шов | фактическая толщина углового шва (a), мм | Е | 0–12,0 | 1,0 | ±0,20 | ±0,10 |
| Дефекты | длина дефекта (l), мм | Б | 0–10,0 10,0–50,0 |
1,0 | ±0,15 | ±0,10 ±0,15 |
| глубина дефекта, чешуйчатости, западания между валиками (h₃), мм | Г | 0–5,0 | 1,0 | ±0,20 | ±0,10 | |
Технические характеристики УШС-4/УШС-4Т ЭЛИТЕСТ:
Вес: не более 250 г
Материал: нержавеющая сталь
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения | |
| УШС-4 | УШС-4Т | ||||
| А | град. | 0–45,0 | 5,0 | ±2,00 | ±1,50 |
| Б | мм | 0–10,0 | 1,0 | ±0,15 | ±0,10 |
| 10–50 | ±0,15 | ||||
| В | мм | 1,0–4,0 | 0,5 | ±0,20 | ±0,10 |
| Г | мм | 5,0–0–10,0 | 1,0 | ±0,20 | ±0,10 |
| 10,0–15,0 | ±0,20 | ||||
| Д | мм | 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 |
— | ±0,10 | ±0,10 |
| Е | мм | 0–12,0 | 1,0 | ±0,20 | ±0,10 |
Комплект поставки УШС-4/УШС-4Т ЭЛИТЕСТ:
| Наименование | Количество |
| Универсальный шаблон сварщика УШС-4 (УШС-4Т) Элитест с калибровкой или поверкой | 1 шт. |
| Чехол | 1 шт. |
| Паспорт | 1 экз. |
