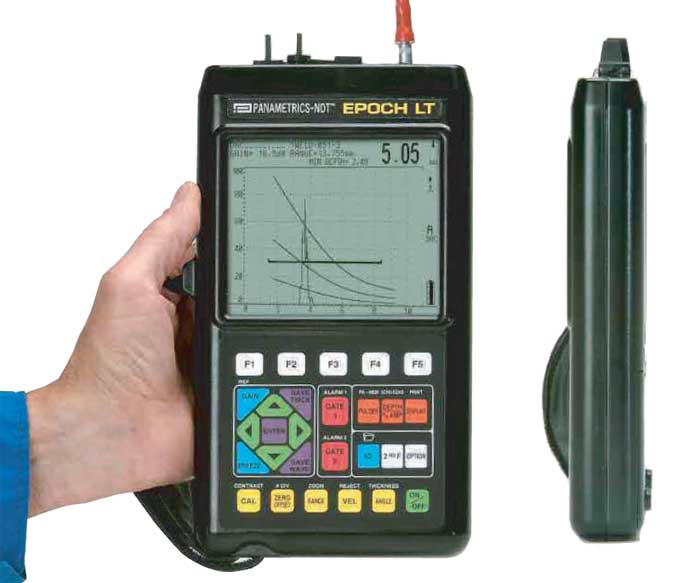

Ультразвуковой дефектоскоп EPOCH LT
Загрузка...
Ультразвуковой дефектоскоп EPOCH LT — несмотря на небольшой размер, ультразвуковой дефектоскоп EPOCH LT обладает множеством эксплуатационных качеств, которые обычно присутствуют в дефектоскопах большого размера. В дополнение к быстрой частоте обновления в 60 Гц, EPOCH LT имеет режим «заморозки дисплея», который фиксирует на дисплее форму волны и данные измерений, функцию запоминания максимума сигнала, которая позволяет одновременное отображение реальной формы волны и максимального значения огибающей A-Scan, режим отображения радио волны, режим сигнализации по выбору: положительный/отрицательный порог или минимальная глубина, автоматическая калибровка датчиков, которая автоматически калибрует смещение нуля и/или скорость.
Встроенный числовой регистратор данных легок в использовании и позволяет запоминать до 100 калибровок/2000 значений измерений толщины. Опциональная расширенная память позволяет сохранять 500 калибровок/10000 значений измерений толщины.
Регистратор данных EPOCH LT совместим с файлами других приборов серии EPOCH и интерфейсной программой «GageView».
Эксплуатационные возможности EPOCH LT могут быть расширены применением дополнительного программного обеспечения, которое можно активировать дистанционно после приобретения дефектоскопа:
- DAC (Коррекция амплитуды ВРЧ);
- TVG ВРЧ (Изменение усиления по времени);
- Расширенная память;
- низкая частота зондирующего импульса;
- режим измерения эхо-эхо;
- расширенный диапазон измерения.
Отличительные особенности:
- Легкая, эргономичная конструкция.
- Быстрый экран, частота обновления экрана 60 Гц.
- Мощный NiMH аккумулятор.
- Большой, яркий LCD дисплей c повышенной контрастностью и разрешением.
- Автоматическая калибровка датчиков.
- Заморозка экрана с формой волны и данными контроля.
- Представление данных в дюймах, миллиметрах и микросекундах.
- Возможность запоминания пика.
- Возможность отображения недетектированного радиосигнала.
- Сигнализация, по амплитуде (+/-) или минимальной глубине.
- Регистратор данных большой емкости
Технические характеристики:
| Параметры измерения | |
| Диапазон контролируемой толщины, мм | от 4,0 до 5 000,0 (по заказу 1 — 10000) |
| Параметры ультразвукового контроля | |
| Режимы контроля | теневой / эхо-импульсный / раздельно-совмещенный |
| Диапазон скоростей ультразвука, м/с | от 635 до 15 240 |
| Диапазон рабочих частот приемного тракта, МГц | от 0,300 до 20,000 (при 3 дБ) |
| Калибровка | |
| Тип калибровки нуля | автоматическая |
| Угол ввода луча, ° | от 10,0 до 85,0 с шагом 0,1 |
| Угол ввода луча (фиксированный), ° | 0 / 30 / 45 / 60 / 70 |
| Генератор | |
| Демпфирование, Ом | 50 / 63 / 150 / 400 |
| Регулятор напряжения, В | от 100 до 400 с шагом 100 |
| Приемник | |
| Диапазон регулировки усиления, дБ | от 0 до 100 (с шагом 6 или 0,1) |
| Отсечка от высоты экрана, % | от 0 до 80 (с шагом 1) |
| Память | |
| Количество хранимых результатов | 2 000 |
| Количество хранимых калибровок | 100 |
| Автоматическая сигнализация дефектов | |
| Контролируемые параметры | положительный или негативный порог; минимальная глубина |
| Региональные настройки | |
| Единицы измерения | микросекунды / английские / метрические |
| Язык интерфейса | немецкий / английский / японский / испанский / французский / русский / итальянский |
| Клавиатура | международная / английская |
| Интерфейс | |
| USB 2.0 | есть |
| Преобразователь | |
| Разъемы преобразователей | Lemo00 |
| Дисплей | |
| Тип экрана | ЖКИ |
| Количество точек (пикселей) | 320 x 240 |
| Частота обновления, Гц | 60 |
| Питание | |
| Автономная работа | есть |
| Аккумулятор или элементы питания | |
| Время автономной работы, ч. | 8,0 |
| Тип аккумуляторов | Ni-MH |
| Способ размещения | встроенный |
| Рабочее напряжение питания, В | 6,0 |
| Общая емкость, мА/ч | 3 000 |
| Время зарядки, ч. | 2,0 |
| Габариты и вес | |
| Высота, мм | 238,0 |
| Ширина, мм | 138,0 |
| Толщина, мм | 38,0 |
| Вес, кг | 1,000 (с аккумулятором) |
| Условия эксплуатации | |
| Диапазон рабочих температур, °C | от -10 до +50 |
Комплект поставки:
- электронный блок EPOCH LT;
- мини зарядное устройство;
- перезаряжаемая Ni-MH батарея;
- сертификат калибровки института NIST;
- инструкция по эксплуатации;
- чемодан для переноски.
